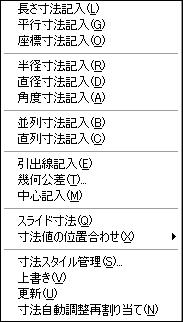

AutoCADの画面構成メニュー

【長さ寸法記入】長さ寸法を記入します。

【平行寸法記入】長さ寸法を平行に記入します。

【座標寸法記入】座標点の寸法を記入します。

【半径寸法記入】円と円弧の半径寸法を記入します。

【直径寸法記入】円と円弧の直径寸法を記入します。

【角度寸法記入】角度寸法を記入します。

【並列寸法記入】直前の寸法または選択した寸法の基点から、長さ寸法、角度寸法、座標寸法を継続します。

【直列寸法記入】直前の寸法または選択した寸法の2本目の寸法補助線から、長さ寸法、角度寸法、座標寸法を作成します。

【引出線記入】引き出し線（注釈）を作成します。

【幾何公差】幾何公差を記入します。

【中心記入】円と円弧の中心マークまたは中心線を記入します。

【スライド寸法】長さ寸法オブジェクトの寸法補助線を傾斜。

【寸法値の位置合わせ】

（元の寸法値位置）寸法値を規定値の位置に戻します。

（寸法値角度）角度を指定して寸法値を回転します。

（左）寸法値を左に位置合わせします。

（中心）寸法値を中心に位置合わせします。

（右）寸法値を右に位置合わせします。

【寸法スタイル管理】寸法スタイルを作成します。関連項目（寸法スタイルの設定）

【上書き】寸法記入システム変数を上書きします。

【更新】現在の寸法スタイルを使用して寸法オブジェクトを更新します。

【寸法自動調整再割り当て】選択した寸法の自動調整機能をオブジェクトまたはオブジェクト上の点に再割当します。
