AutoCAD LT ワンポイント |
||||
|
|
|
|
|
|
||||
|
|
|
|
|
モデルタブとレイアウトタブを非表示設定にして作図領域を広くする |
||
|
|
|
 |
||
|
|
|
対応バージョン AutoCAD 2013(LT)
モデルタブとレイアウトタブを非表示にして作図領域を広げる方法

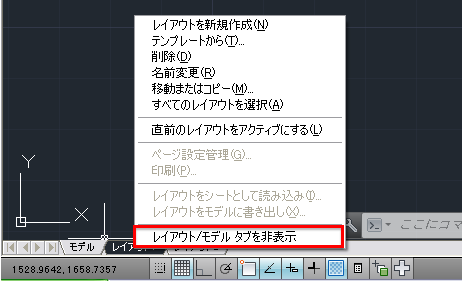

モデルタブかレイアウトタブを右クリックします。メニューから[レイアウト/モデルタブを非表示]をクリックします。

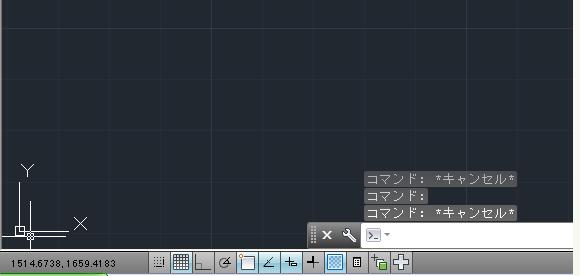

下図の様にタブが表示されなくなりすっきりとした画面になりました。

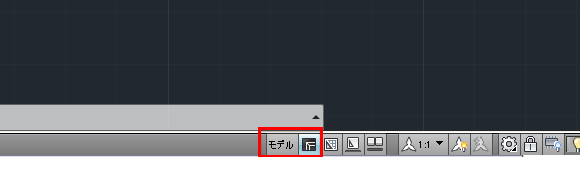

どこでモデルとレイアウトの切り替えをするかというと、下図のようにステータスバーの[モデル]と右横のアイコンを使用します。レイアウト画面にするには[モデル]をクリックします。

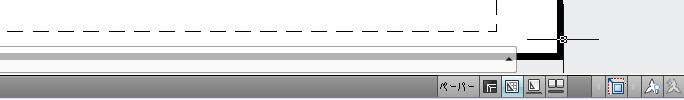

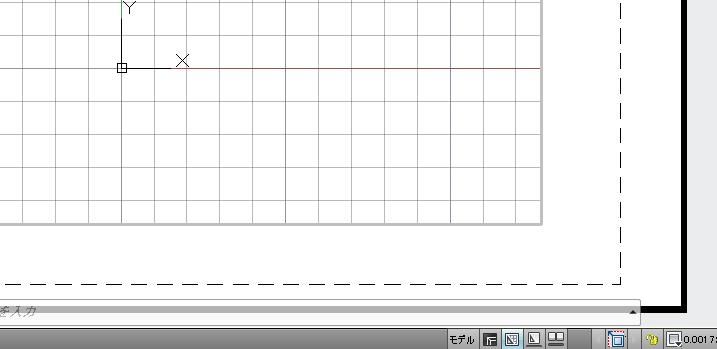

レイアウト画面になってもステータスバーに変化はありません。
この状態でモデル空間とレイアウト空間に切り替えるには先ほどの[モデル]をクリックします。
モデル画面に戻るには タブを再度表示させるには
|
||
|
|
|
アイコンをクリックします。
アイコンを右クリックしメニューを表示させて選択します。
