他の図面データをコピー&ペーストで簡単に取り込む方法

対応バージョン AutoCAD 2010(LT)〜2011(LT)



図面データを簡単に取り込む方法としてコピー&ペーストを使用する。

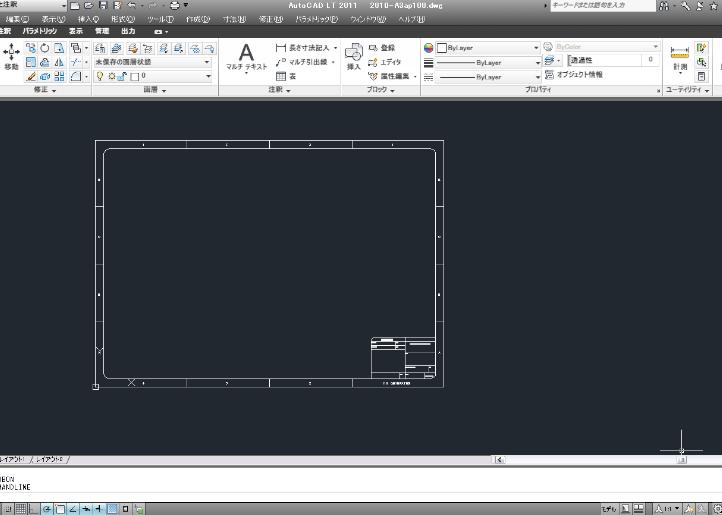

例えば今、作成中の図面を開いているとします。仮にこの図面枠(2010-A3ap100)を開いておきましょう。下図の様になると思います。

item7

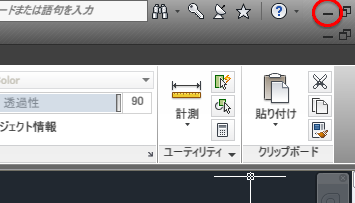

ではこの中に建設機械を取り込みたいとします。このファイルをダウンロードして上の図面を一度最小化しておきダブルクリックで開きます。

item10

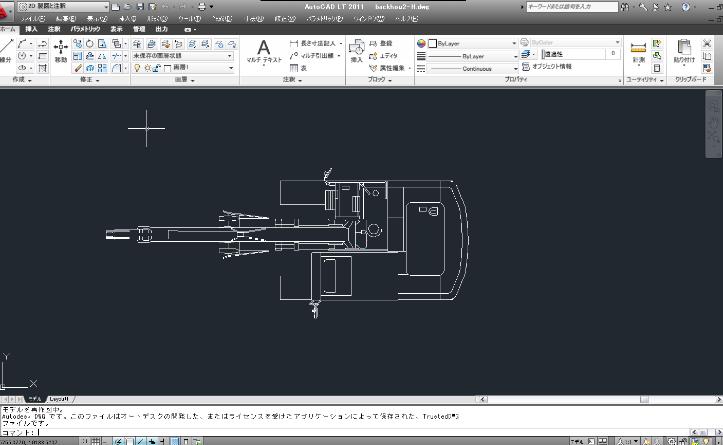

下図の様になりました。

item11

次にこの機械全体を囲むように範囲選択します。

item12

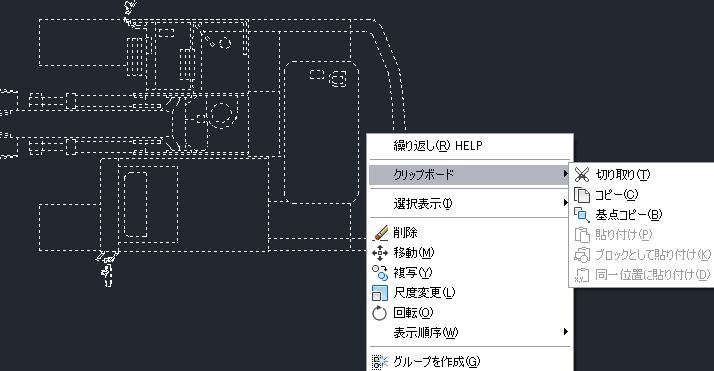

破線の状態に変わったと思います。ではこのまま右クリックをします。メニューが出てきますので"クリップボード"の"コピー"を選択します。(基点コピーも便利です。)

item13

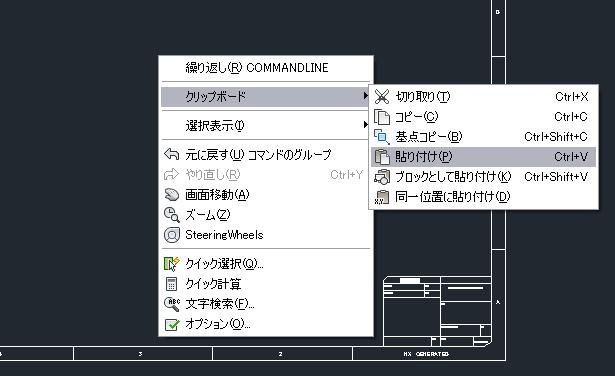

では次に"Ctrl+TAB"キーを押します。(図面を切り替えるショートカットキーです。)先ほどの図面枠が表示されたと思います。この状態で右クリックしてメニュー"クリップボード"の"貼り付け"を選択します。

item14

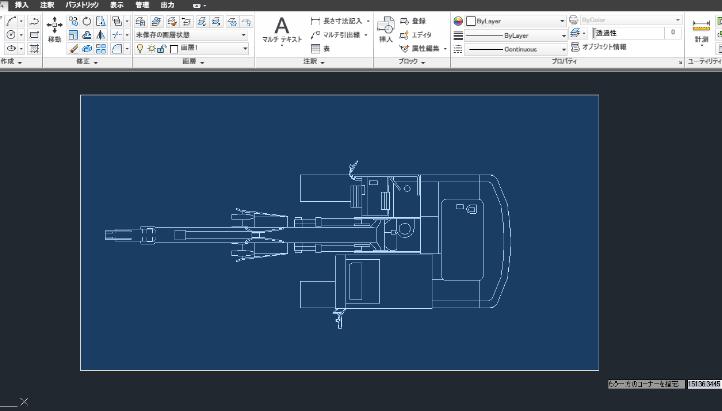

カーソルを任意の点に持って行きクリックします。これでデータが取り込めました。
