連続して距離を測定したい

対応バージョン　AutoCAD 2010(LT)〜2011(LT)

作図したオブジェクトの距離を測定したいが1回1回測定するのが煩わしいので連続して測定したい。

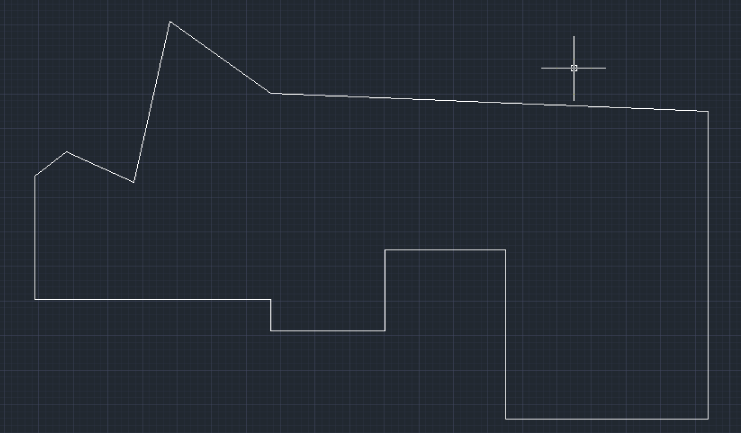

例えば下図のような"線分"だけで書かれたオブジェクトがあるとして、全体の長さを求めたい場合。

1辺1辺の距離は距離測定で求められますが全体となると1辺ずつ足していかなければなりません。そこでここでは一度ポリラインで同じ場所に作図します。色分けして赤で書いてみましょう。

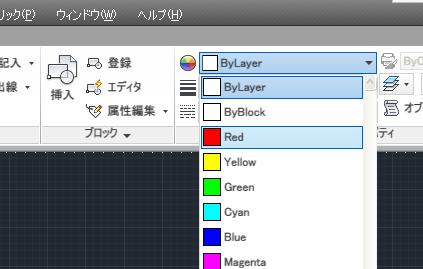

まずオブジェクトの色を赤に変更します。

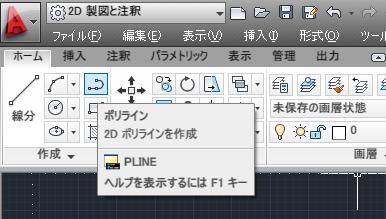

リボンのホームパレットからポリラインを選択します。

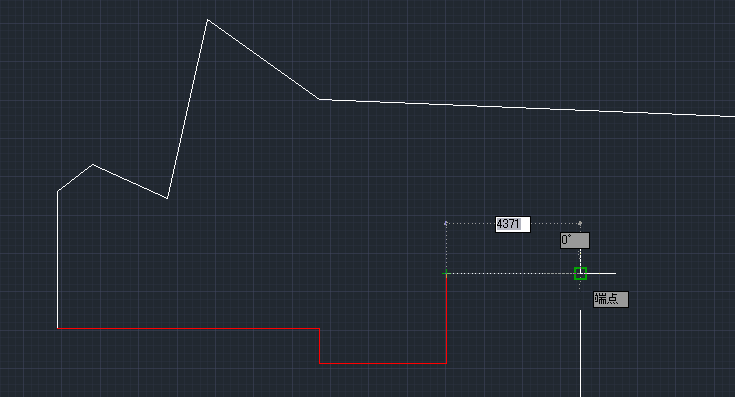

同じ場所をスナップさせて作図します。

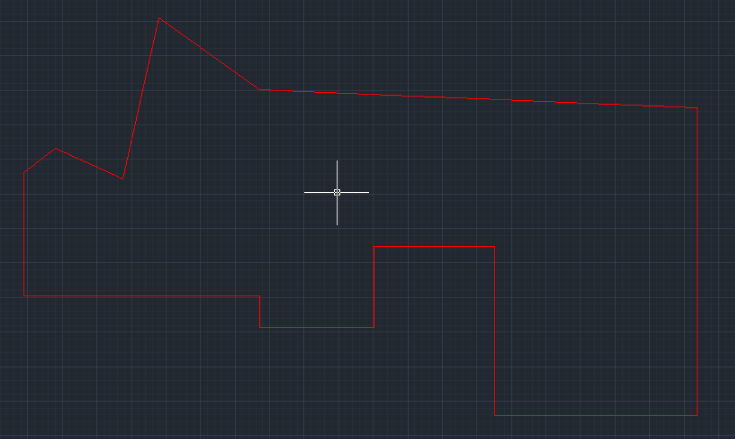

全部の線をポリラインで作図してESCで解除します。

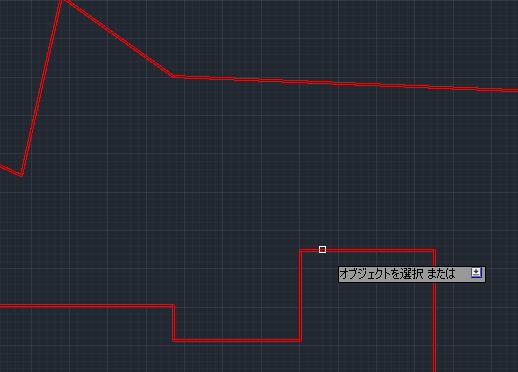

次に距離を測定します。コマンドラインに"LEN"と入力します。(LENGTHEN　長さの変更コマンド）オブジェクトの選択になりますので、さきほど書いた赤い線をクリックします。ポリラインなので1辺を選択すると全部が選択されます。

クリックしたらそのままエンターを押します。これで全体の距離が測定されました。

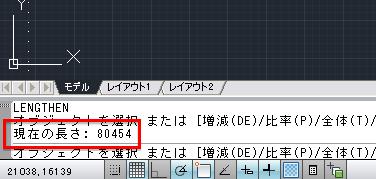

現在の長さ"80454"となっています。これは80(m)45(cm)4(mm)ということです。最後に赤い線をクリックして選択状態にしておき削除します。
