曲線の含んだ平面オブジェクトの面積の計測方法

対応バージョン AutoCAD 2010(LT)〜2011(LT)



円、曲線が含まれている場合の平面図における面積の算出方法。

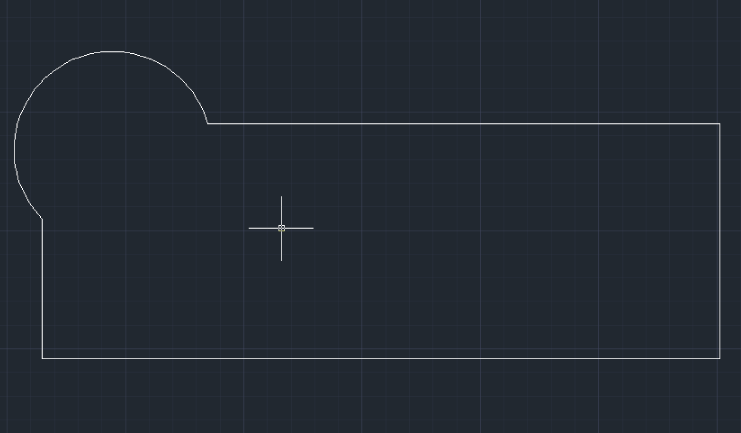

例えば下図のような平面図があるとして、全体の面積を求めたい場合

item6

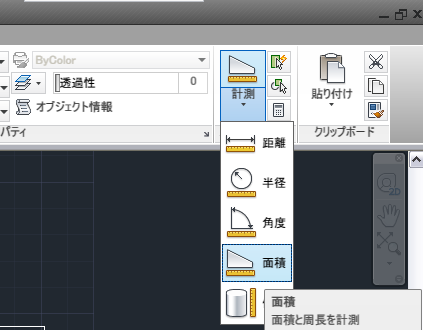

リボンのユーティリティパネルから"面積"を選択します。

item7

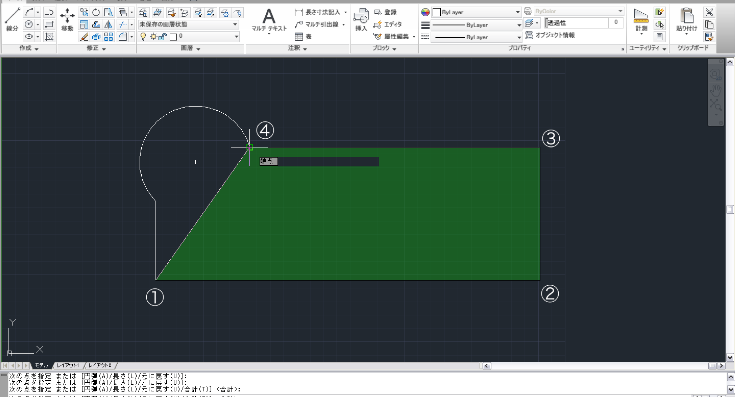

①から④まで順番にクリックしていきます。

item9

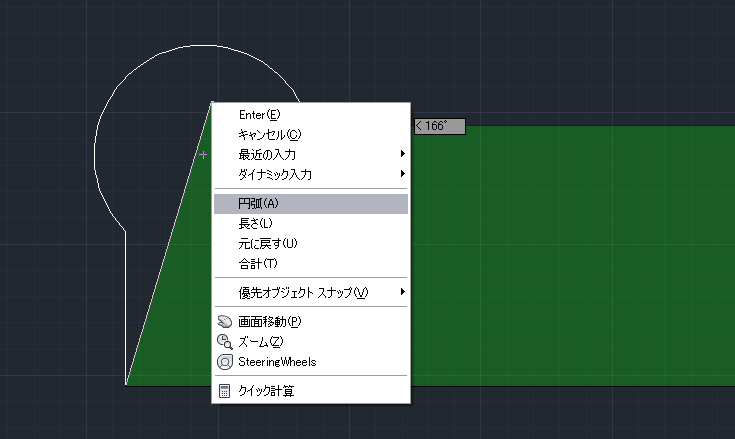

次に右クリックでメニューを表示させて円弧を選択します。

item10

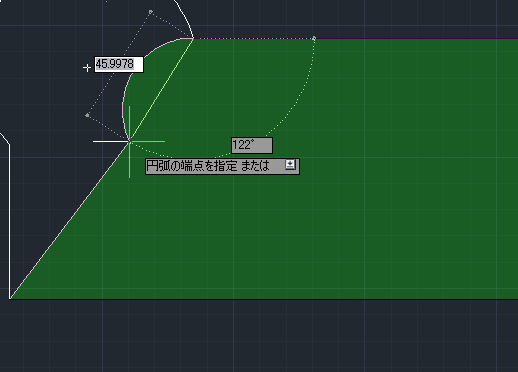

画面で"円弧の端点を指定または"となっていることを確認して下カーソルキーを押します。(表示されていない場合、カーソルを動かすことで表示されます。)

item11

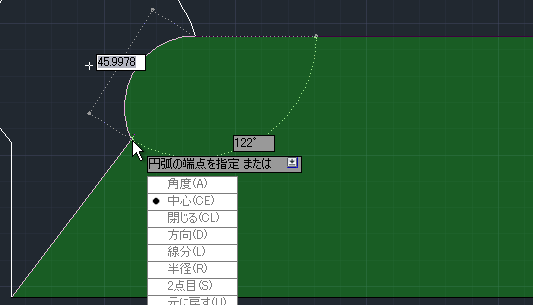

メニューが表示されますので中心を選択してエンター。

item12

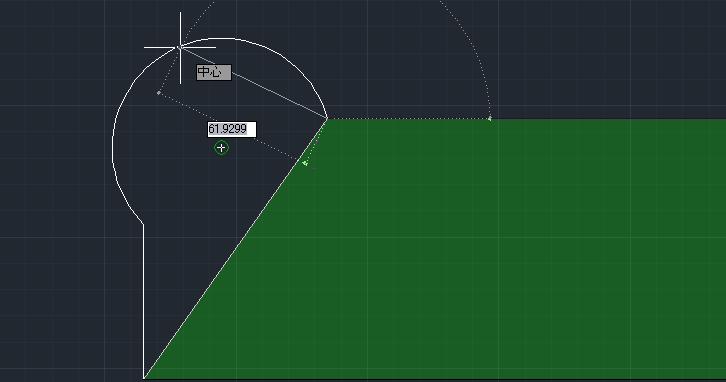

カーソルを動かすことで中心点を探すことが出来ます。この場合カーソルが下図の位置にきたときに中心点が認識されました。緑色の丸が表示されたらクリックします。

item13

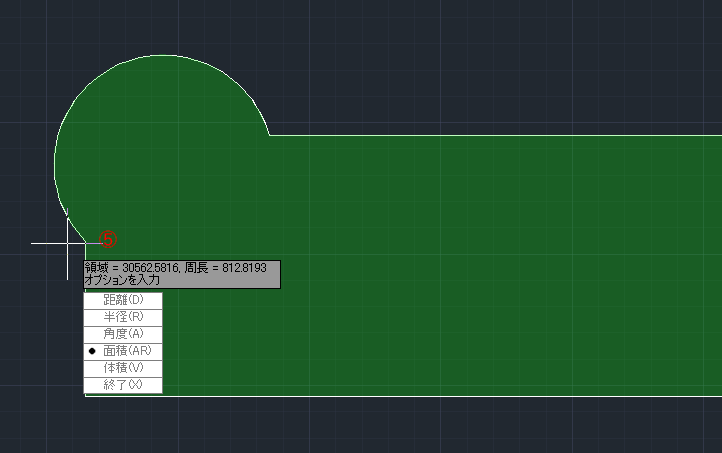

下図の⑤の場所でもクリックします。最後にエンターをおして確定します。これで面積が計測できたと思います。

item14



ワンポイント

上の例は"線分"と"円弧"で作成された場合です。"ポリライン"で作成されている場合はもっと簡単に求められます。

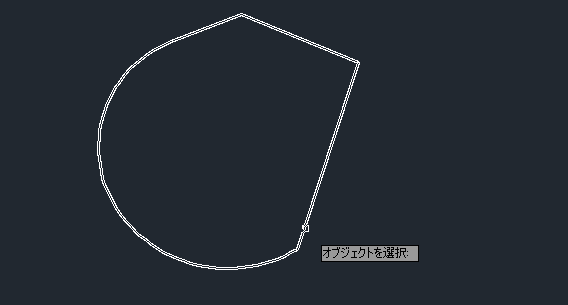

リボンから面積を選択。下カーソルキーを押してメニューを表示させてオブジェクトをクリックします。ポリラインで書かれているオブジェクトを選択します。全体が選択されると思います。

item15

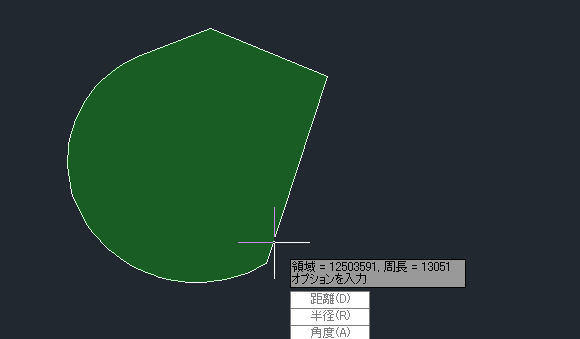

下図のように簡単に面積を算出することができました。

item17



ということから、"連続して距離を測定したい"で説明した方法で一度ポリラインで上書きして求めるという方法も便利だと思います。
