SketchUp入門 SketchUpの作図ツール



【長方形の作図】

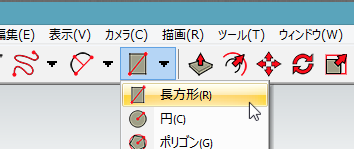

線を作図するにはツールバーの"長方形"を選択します。

ScreenSnapz171

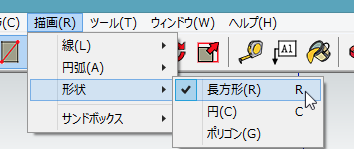

または、メニューバーの"描画"→"形状"から"長方形"を選択します。

ScreenSnapz175





始点と終点を指定して線を作図

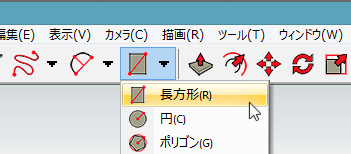

長方形コマンドを選択します。

ScreenSnapz171a

"最初の角を選択"となりますので任意の点をクリックし、次に"対角を選択するか、値を入力します"となりますので任意の点をクリックします。

ScreenSnapz176

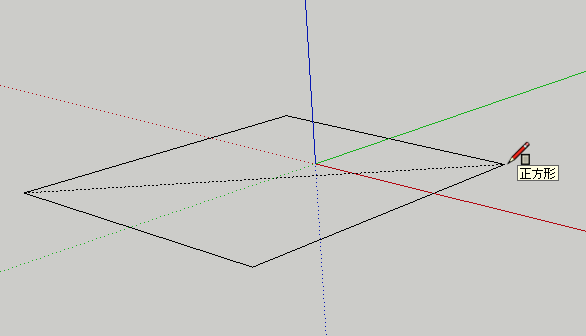

正方形の場所になると対角に破線が表示され"正方形"のチップが表示されます。

ScreenSnapz173

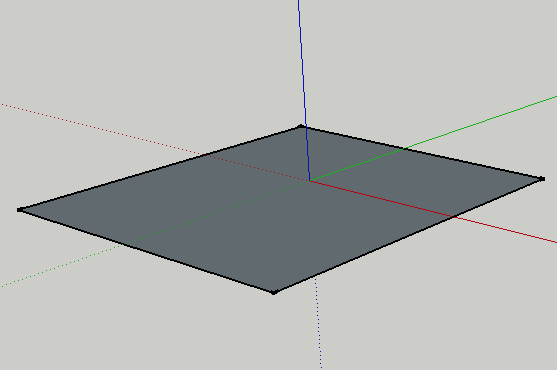

クリックすると長方形が作成されます。

ScreenSnapz174





長さを指定して長方形を作図

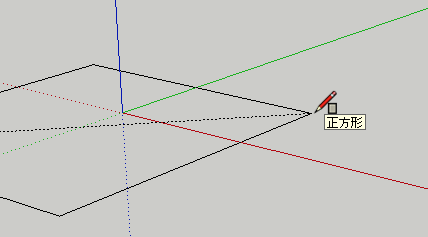

長さを指定して長方形を作図する場合は、始点をクリックした後、そのまま数値を入力します。

ScreenSnapz173a ScreenSnapz178

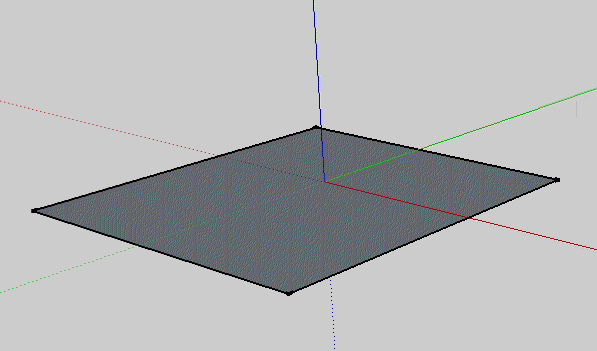

自動的にステータスバーの寸法に入力されて例えば"3000mm、3000mm"の正方形が作成されます。

ScreenSnapz174a







長方形の1辺は任意の長さ、もう1辺を数値指定して作図

始点をクリックした後の例えばX方向(赤線)はカーソルを動かして任意の長さで、Y方向(緑線)は1000mmとしたい場合はコンマ","と"1000"と入力します。

ScreenSnapz180

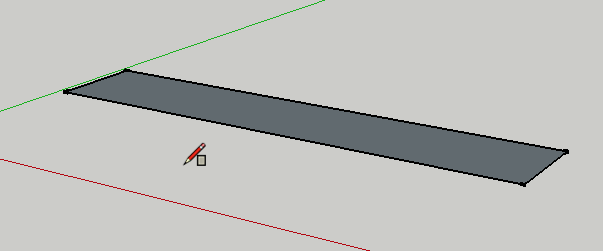

下図の様になります。

ScreenSnapz179

逆の場合で、X方向(赤線)は1000mmとし、Y方向(緑線)はカーソルを動かして任意の長さとしたい場合はコンマ"1000"と","と入力します。

ScreenSnapz181

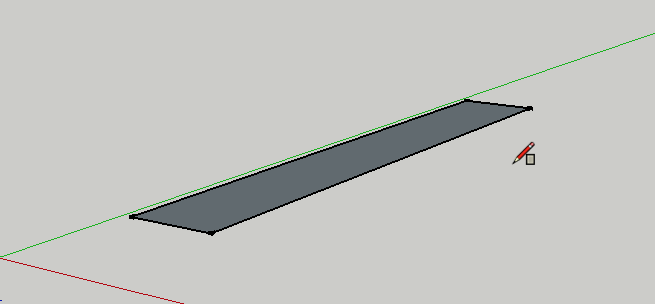

下図の様になります。

ScreenSnapz182
