土木系AutoCAD・測量座標 (4)土木系 測量座標



2.原点移動、UCS登録、プランビューの変更



原点を移動する

基準点Aを利用して原点を移動します。基準点Aの座標値は(X= 9157.031、Y= −3143.297)となっています。AutoCAD単位がミリメートルですので小数点は外して使用します。

X,Yともにマイナスの数値なので、原点(0,0)の場所は基準点AよりX,Yとも同じ数だけプラス方向に動いたところが原点となります。

ここで注意しなければならないのが、座標値の(X= −9157.031、Y= −3143.297)は測量座標となっていますが、AutoCAD図面は数学座標(Xが横方向、Yが縦方向)になっているということです。



これを踏まえて原点は横のX方向プラス側に"3143297"、縦のY方向プラス側に"9157031"に作成します。簡単な方法として長方形を作成します。

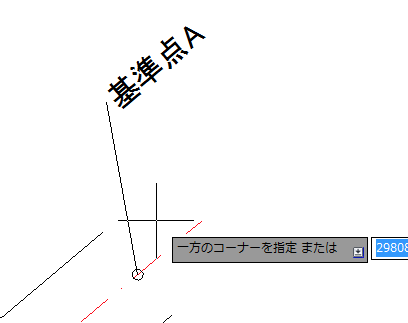

長方形コマンドを実行し、1点目に基準点Aを指定します。

ScreenSnapz091

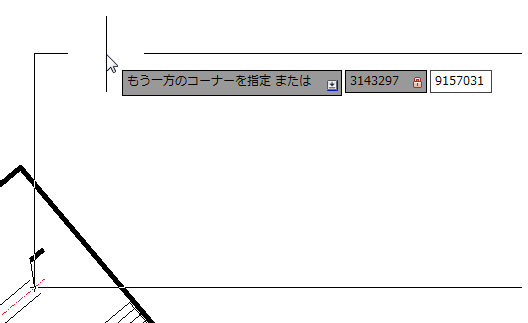

2点目"3143297" "," "9157031"を入力します。

ScreenSnapz092

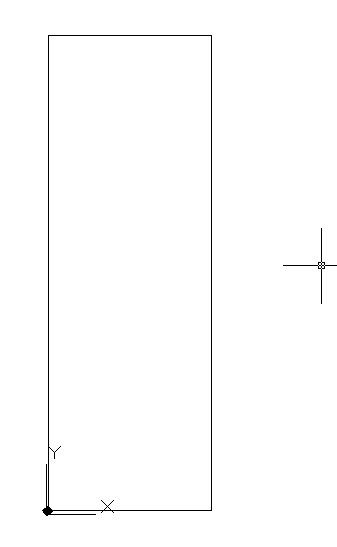

ズームで図面全体にして確認します。

ScreenSnapz094

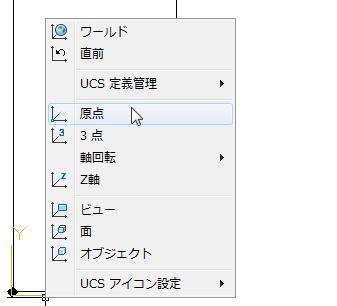

原点を移動します。UCSアイコンを右クリックしてメニューから"原点"をクリックします。

ScreenSnapz095

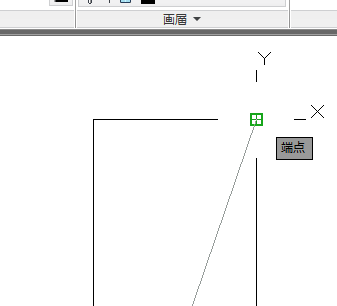

長方形の右上交点をクリックします。

ScreenSnapz096

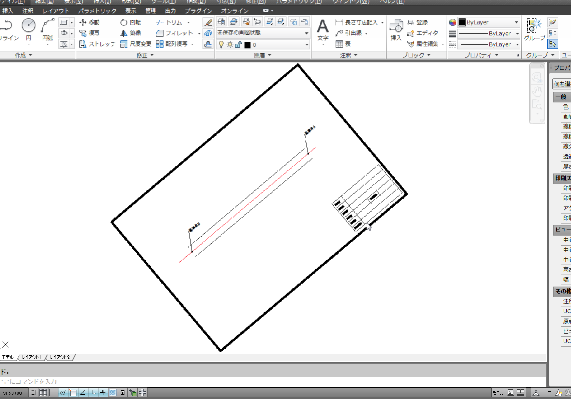

これで原点が移動しました。長方形は必要ありませんので削除しておきます。図面全体ズームでビューを適正にします。

ScreenSnapz098

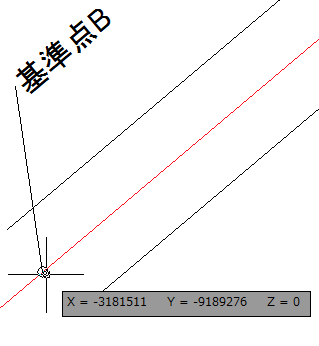

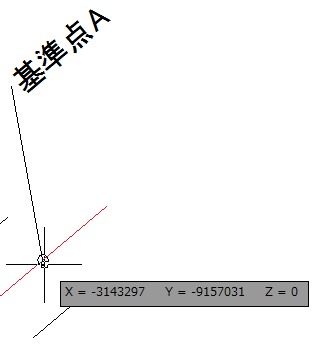

ここで原点が適正に移動されたかを確認するため、一度座標値を調べてみます。XとYの値が逆に表示されているのが正常です。

ScreenSnapz101 ScreenSnapz102







UCSを登録する

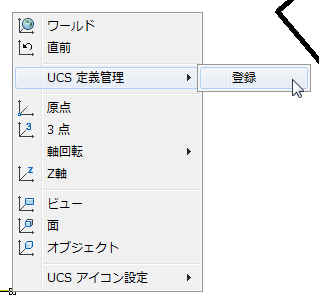

この状態でUCSを名前を付けて登録し保存しておきます。UCSアイコンを右クリックでメニューからUCS定義管理→登録を選択します。

ScreenSnapz099

UCS名を入力となりますので任意の名前を入力します。ここでは"数学座標"としています。

ScreenSnapz100





プランビューを変更する

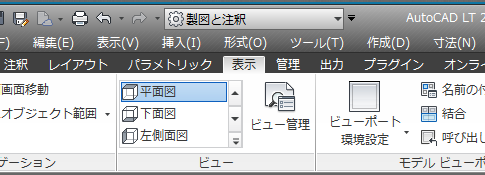

ビューが斜めになっていますので、最初のように図面枠と平行になるようにビューを戻します。色々な方法で戻すことができますが、簡単な方法としてはリボンの"表示"タブ→"ビュー"パレットから"平面図"を選択します。

※AutoCAD LT2015では初期設定で"ビュー"パレットは表示されていません。

ScreenSnapz108

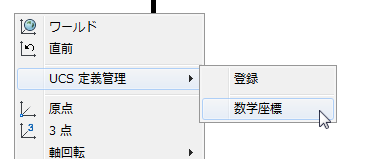

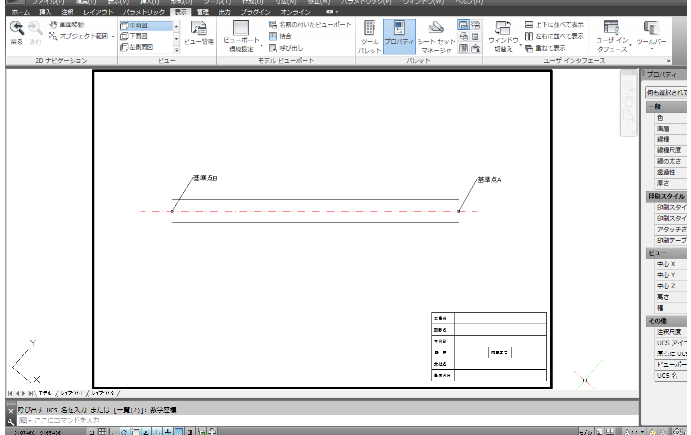

これで一番最初の状態に戻ります。座標値のワールド座標系になりますので、UCS座標系を呼び出せば原点が移動し座標値は正常になります。(数学座標として)

ScreenSnapz109



ScreenSnapz110

注意:この段階で数学座標なのでX,Yの座標値は逆になっています。

土木系 測量座用 (その3)へ続きます。
