土木系AutoCAD・測量座標 (2)UCSの基本



UCSの基本

UCSとはユーザ座標系のことで、ユーザが自由に移動、回転ができる座標系です。またWCSとはワールド座標系のことで、これは固定された座標系です

基本的にAutoCADの座標系は数学座標で、新規図面ではUCSとWCSは一致しています。

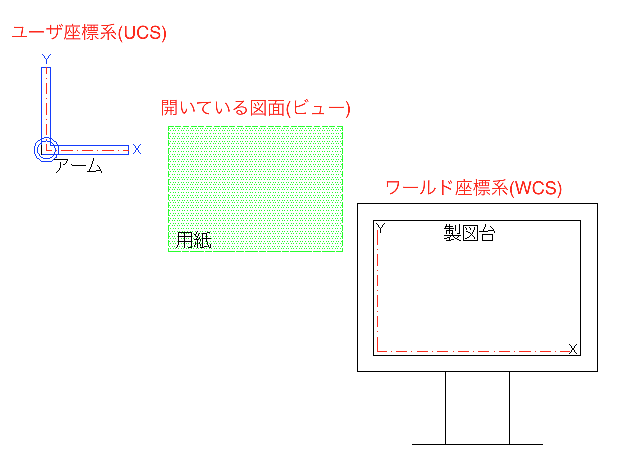

ユーザ座標系(UCS)とワールド座標系(WCS)の概念はドラフター製図台でイメージするとわかりやすいかもしれません。UCSはアームでWCSは製図台、開いている図面(ビュー)は用紙です。

ScreenSnapz053

最初に図面を開いた状態ではWCSとUCSとビューが一致しています。

ScreenSnapz054







UCSの働き

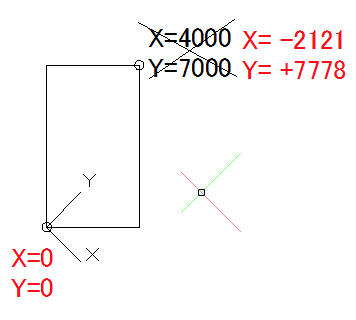

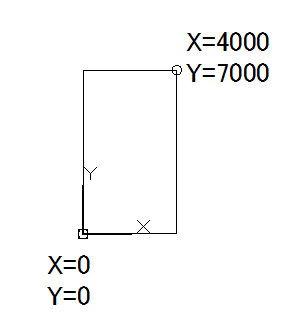

例えば下のような図面が合った場合に、原点を動かさないで45度 時計回りに回転させたユーザ座標系を見てみます。

ScreenSnapz018 ScreenSnapz020

UCSアイコンだけが回転して図面(ビュー)はそのままになっています。新しいユーザ座標系に変更されましたので座標値も変更されています。

この状態で長方形を作図した場合、座標系に沿った作図となるため、45度の長方形が作成されます。

ScreenSnapz021

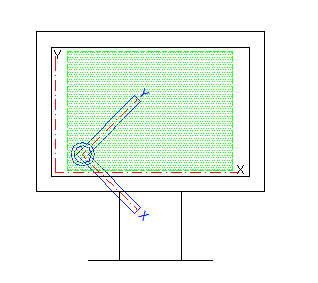

ドラフターイメージ(アームを45度 回転し固定。)

ScreenSnapz055





UCSの設定方法(回転させる場合)

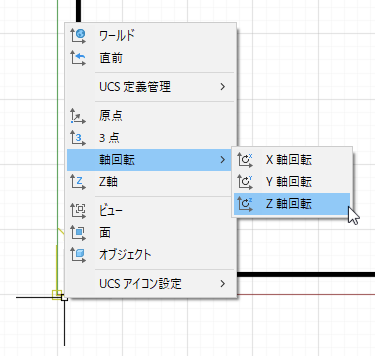

UCSアイコンを右クリックしてメニューから"軸回転"の"Z軸回転"をクリックします。

ScreenSnapz174

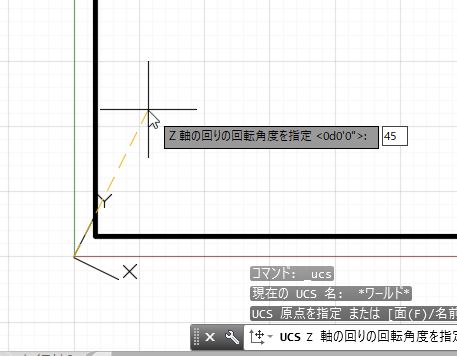

回転角度の指定になりますので"45"と入力してエンターを押します。

ScreenSnapz175

これでUCSが回転されました。





UCSの設定方法(原点を移動させる場合)

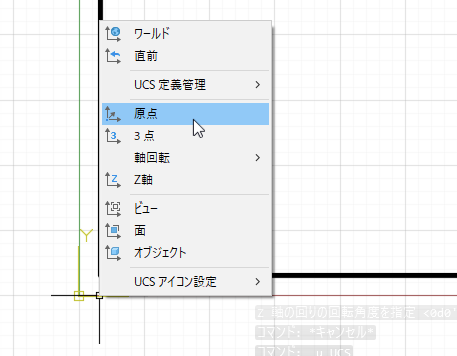

UCSアイコンを右クリックしてメニューから"原点"をクリックします。

ScreenSnapz176

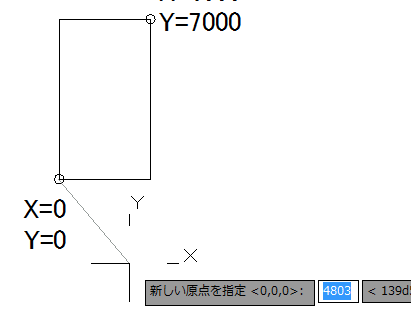

任意の場所をクリックするか数値入力をします。

ScreenSnapz031





UCSの設定方法(オブジェクトに合わせる)

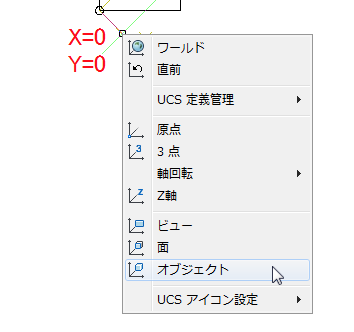

UCSアイコンを右クリックしてメニューから"オブジェクト"をクリックします。

ScreenSnapz063

クリックする場所により座標の方向が変わります。



同じ線分オブジェクトで左下付近をクリック

ScreenSnapz064

同じ線分オブジェクトで右上付近をクリック

ScreenSnapz065





設定したUCSの登録方法

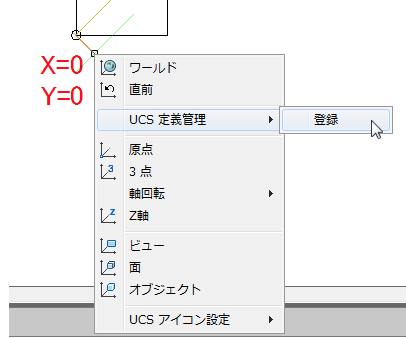

設定したUCSは登録することによって簡単に呼び出すことができます。登録方法はUCSアイコンを右クリックし、メニューから"UCS定義"の"登録"をクリックします。

ScreenSnapz026

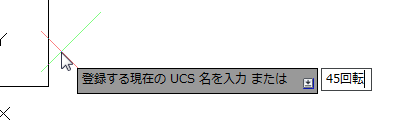

"登録する現在のUCS名を入力"となりますので任意の名前を入力します。ここでは"45回転"としてエンターを押します。

ScreenSnapz027

これで名前を付けたUCSが登録されました。





登録したUCSを呼び出す

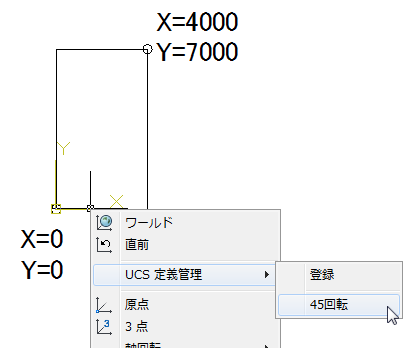

呼び出す方法はUCSアイコンを右クリックし、メニューから"UCS定義"の登録した名前をクリックします。ここでは"45回転"選択します。

ScreenSnapz029





設定したUCSを解除する

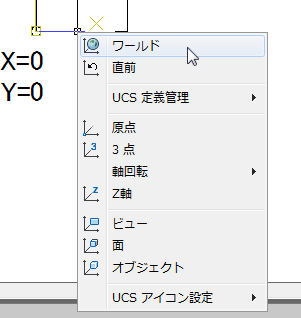

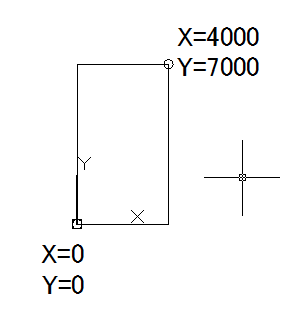

UCSを元に戻すにはWCS(ワールド座標系)を呼び出します。方法はUCSアイコンを右クリックし、メニューから"ワールド"をクリックします。UCSアイコンが元に戻り、座標値も最初の値に戻ります。

ScreenSnapz032 ScreenSnapz028a
