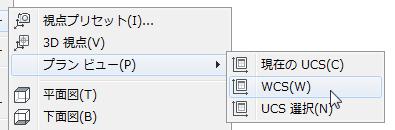

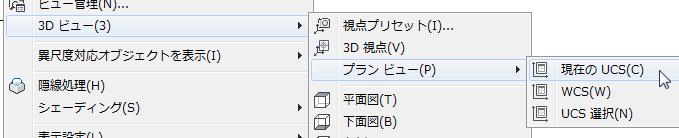

プランビューの基本 初期設定ではワールド座標系（X軸は横、Y軸は縦）に合ったビューが表示されています。UCSとプランビューは独立しているため（システム変数で連動させることも可"UCSFOLLOW"）UCSを設定してもプランビューはWCSのままになっています。 ビューをUCSに合わせるためには、メニューバーから"表示"-"3Dビュー"-"プランビュー"の"現在のUCS"を選択します。

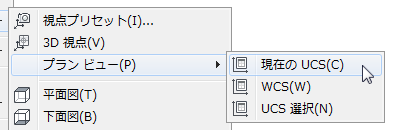

WCSに合わせるにはプランビュー→"WCS"を選択します。
"UCSの選択"は登録してあるUCSにビューを合わせます。

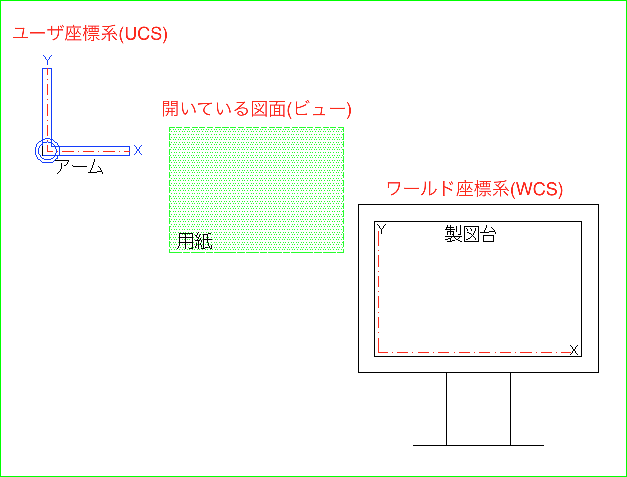

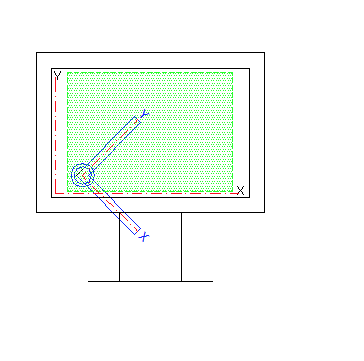

プランビューの概念イメージ プランビューは下のイメージ図でいう用紙になります。この用紙はPCディスプレイと連動していると思ってください。概念的には用紙（ビュー）はアーム(UCS)に併せて回転します。製図台(WCS)は移動も回転もしませんが、ディスプレイは動かないために用紙(ビュー）は固定となり、製図台（WCS)が回転します。

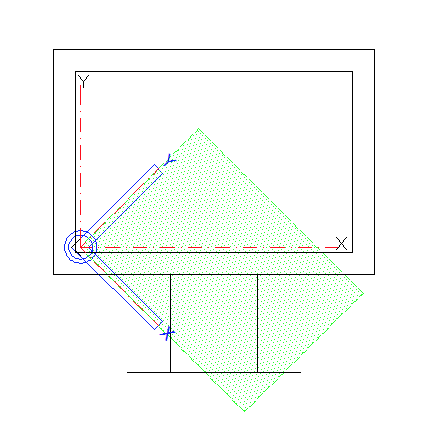

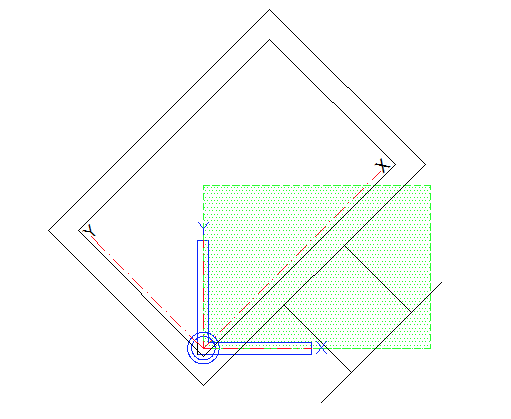

例えばUCSを時計回りに45度回転させてプランビューもUCSに合わせた場合、概念的には下図のようになります。（アームと製図用紙が回転）

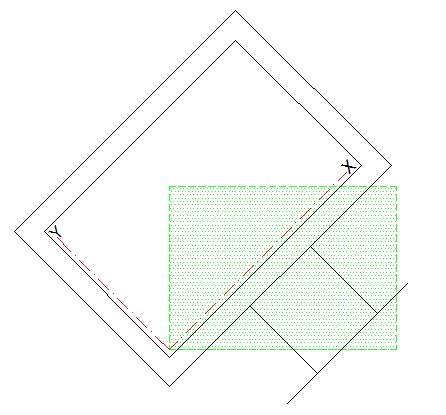

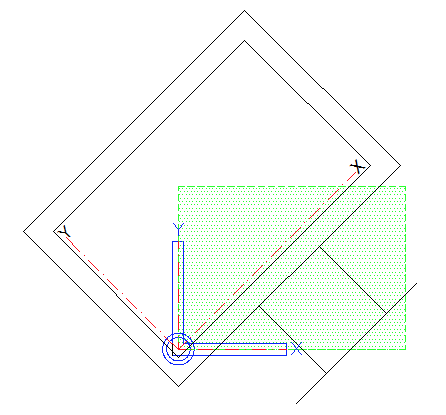

これをディスプレイに映っているAutoCADでは下図で表示されます。（用紙とディスプレイが連動するので動かないはずの製図台(WCS)が回転しています。）

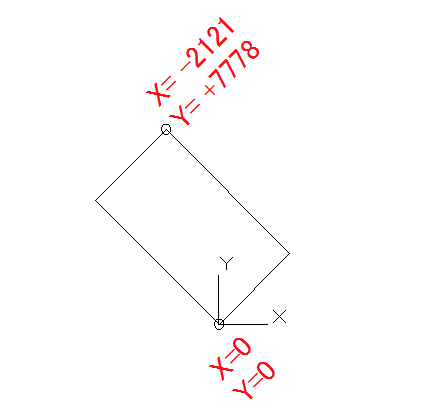

UCSとプランビューの関係 ①：ユーザ座標系(UCS)を45度時計回りに回転、ビューはWCSに合っているためそのままになっています。 AutoCAD画面
イメージ

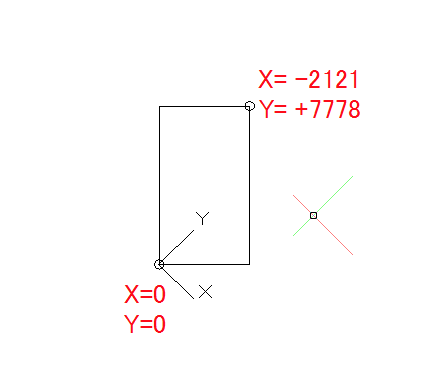

②：①のUCSに対してプランビューを"現在のUCS"にするとユーザ座標系に合わせてビューが変更されます。
AutoCADの画面
イメージ

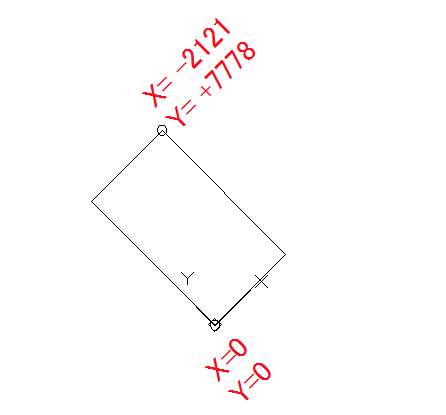

③：②の状態からユーザ座標系からワールド座標系に戻した場合は、座標系が変わりビューはそのままです。 AutoCADの画面
イメージ

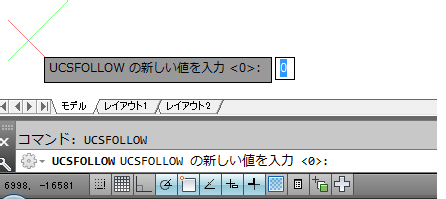

"UCSFOLLOW"について UCSFOLLOW は、ビューポートごとに設定できます。特定のビューポートに対して UCSFOLLOW をオンに設定すると、座標系を変更するたびに、そのビューポート内でプラン ビューが自動的に呼び出されます。 初期設定"0" → UCS を変更しても、ビューには影響しません。 "1" → UCS を変更すると、現在のビューポート内で自動的に新しい UCS のプラン ビューに変更します。 UCSFOLLOW の設定値は、ペーパー空間とモデル空間で別々に保持され、どちらの空間からもアクセスできます。ただし、その設定値は、ペーパー空間内では無視(常に 0(ゼロ)として処理)されます。WCS でない UCS をペーパー空間内で定義することはできますが、その UCS のビューは常に WCS に対するプラン ビューになります。
