(4)実際の作図
　先ほど作成した図面枠の中に簡単な図面を作成してみましょう。横２ｍ　縦１ｍ　の三角形を書いてみます。図形はあとで移動できますので、すきな場所で大丈夫です。まず底辺を書きます。準備としてＡｕｔｏＣＡＤ画面1番下の極トラッキング（極）をオンにしておきます。（見た目は、押し下げ状態）同じくオブジェクトスナップ（ＯＳＮＡＰ）をオンにします。（画像０１）

画像０２

画像０１

ツールバー/線分/をクリック。（画像02）

画像1点目を指定となりますので図面枠内の左下の方でクリックします。

次の点を指定となります。左にカーソルを移動させると極：1256<0°という表示がでます。（1点目となるべく水平にする。表示が出ない場合は極トラッキングがオンになっていない。）

この状態でコマンドラインに"2000"を入力してＥｎｔｅｒ。まだ線分モードになっているので、次に真上にカーソルを持って行き"1000"を入力してＥｎｔｅｒ。

次に始点にカーソルを近づけると、ピンク色の四角形が出るので（スナップされる）そこでクリック。

線分モードを終わらせるためにＥｓｃをおす。

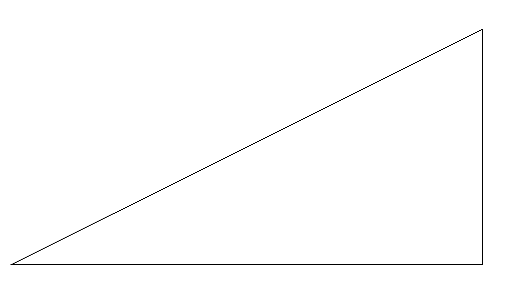

これで底辺２ｍ　高さ１ｍの三角形のできあがりです。

この図面をＡ３用紙に１００％で印刷すると10分の1の縮尺となります。印刷はあとで詳しく説明します。この図面を保存して終了します。（５）へ
