form・Zの画面構成

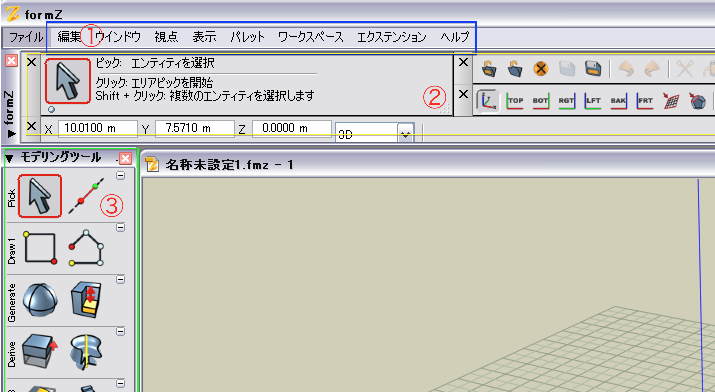

form・Z 7 画面構成 全体

ScreenSnapz085

ScreenSnapz1

ScreenSnapz2

①メニューバー

②ツールドッグ

③モデリングツールパレット

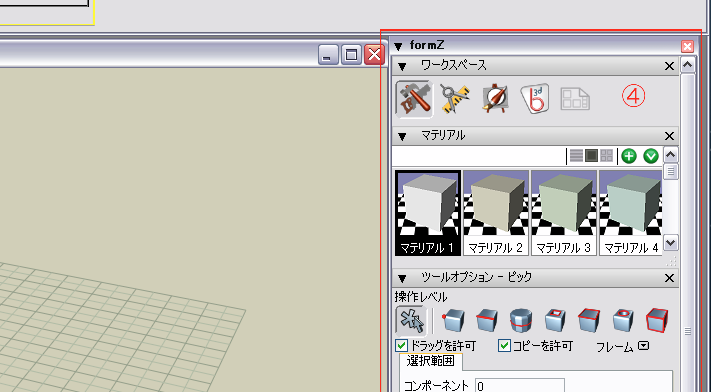

④パレットドッグ

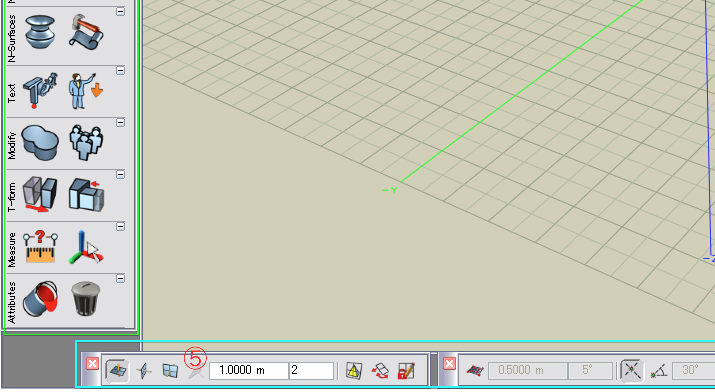

⑤基準平面ツール、スナップツール

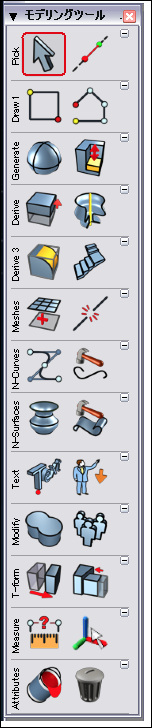

モデリングのツールパレット

画面左側に位置するアイテム。モデリングするために必要なツールでオブジェクトの作成等に使用します。

ScreenSnapz086

モデリングのツールパレットサブメニュー

ScreenSnapz087ScreenSnapz088ScreenSnapz089

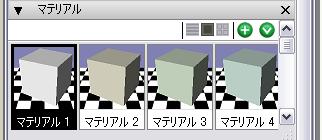

質感パレット

モデリングツールパレット右横にあるアイテム。質感(マテリアル)を設定し作成したオブジェクトに割り当てます。

ScreenSnapz093



座標パレット

画面右側上部にあるアイテム。カーソルの位置をリアルタイムに知る事が出来ます。このパレットを使用してオブジェクトの距離等の測定を行う事もできます。

ScreenSnapz094

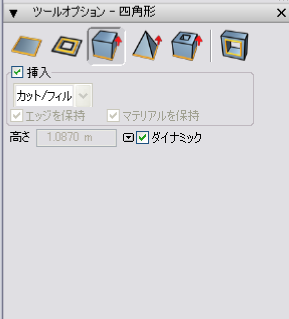

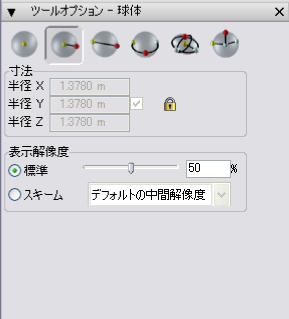

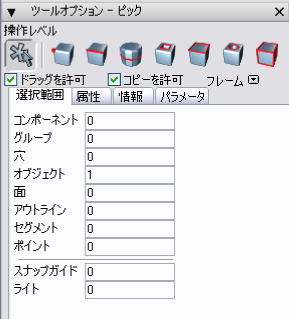

ツールオプション

モデリングツールパレットの各アイテムのオプションを表示します。ツールパレットのアイコンを選択した場合に表示されます。

ScreenSnapz095 ScreenSnapz097

ScreenSnapz098



ライトパレット

ライト(光源)を配置したり編集したり出来ます。

ScreenSnapz099



オブジェクトパレット

オブジェクトデータの整理をするにあたって一般的なCADの様にレイヤとしても管理できますがオブジェクトパレットでもオブジェクトに名前を付けて整理できます。

ScreenSnapz099a



レイヤパレット

一般的なCADソフトと同じ機能となっていてオブジェクトデータを整理するのに使用できます。

ScreenSnapz100



視点パレット

視点(作成した絵の見ている方向)を作成して保存していつでも呼び出す事が出来ます。

ScreenSnapz100a

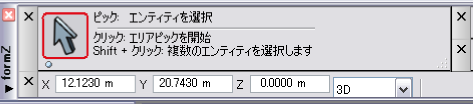

プロンプトパレット

モデリングの時に数値入力などに使用します。AutoCADでいうコマンドラインになります。その他ユーザーが何をしたらいいかなどを教えてくれる場所でもあります。

ScreenSnapz094a



ナビゲーションツールパレット その他

画面をコントロールする場合に必要なツールがそろっています。

ScreenSnapz102
