実際のモデリング

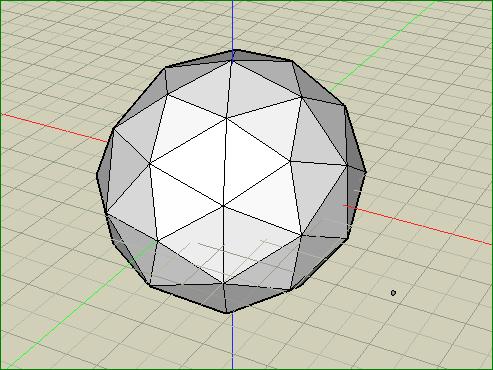

球状(面体)の作図

ScreenSnapz357



任意の大きさで作図

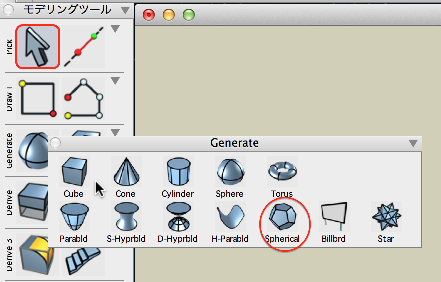

モデリングツールの"Generate"から"球状(面体)"を選択します。

ScreenSnapz304a

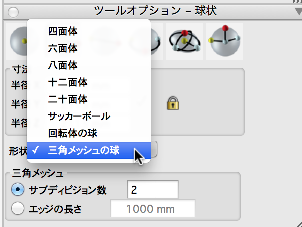

メニューから形状を選択します。

ScreenSnapz384

ツールオプションで下図の作図方法から好みの方法を選択します。

ScreenSnapz379 ScreenSnapz380 ScreenSnapz381 ScreenSnapz382 ScreenSnapz383

作図領域に始点、終点、高さをクリックすることでオブジェクトが作成されます。





プリセット値を設定して作図

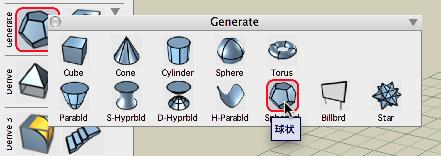

例えば半径が2m、12面体球状を作成します。モデリングツールの"Generate"から"球状"を選択します。

ScreenSnapz356

次に画面右のツールオプションで"プリセット値"をクリックします。

ScreenSnapz358

12面体を選択し、寸法を入力します。半径が2mを入力します。

ScreenSnapz359 ScreenSnapz361

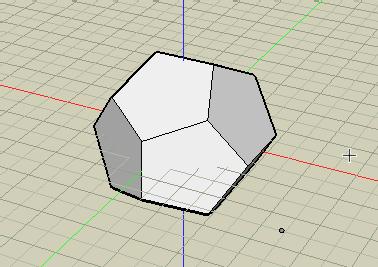

作図領域の任意の点をクリックすると指定したサイズの12面体が作成されます。

ScreenSnapz362





作図されたオブジェクトの寸法を後から修正する

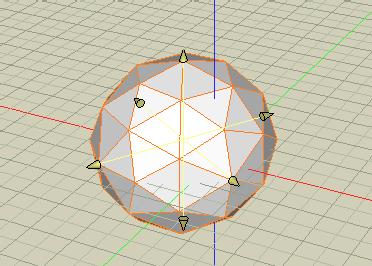

既存の球状(三角メッシュの球)寸法が半径 2115mm)が作図されいる場合、この球状を12面体寸法を半径が2mに修正してみます。

ScreenSnapz363 ScreenSnapz364

モデリングツールで"ピック"を選択します。次にツールオプションを"自動選択"にしオブジェクトをクリックします。

ScreenSnapz315  ScreenSnapz365

"パラメーター"を表示し"三角メッシュの球"を12面体に変更し寸法を2mと修正します。

ScreenSnapz366

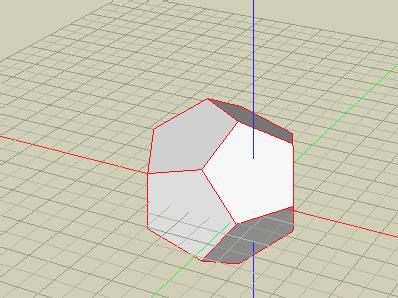

入力していく毎にオブジェクトが変形し修正されます。

ScreenSnapz367

ScreenSnapz368
