実際のモデリング

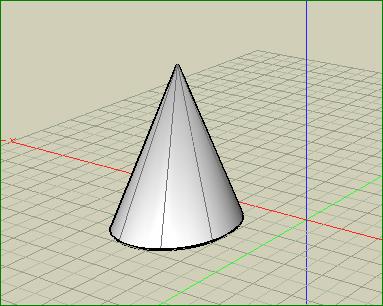

円錐の作図

ScreenSnapz336



任意の大きさで作図

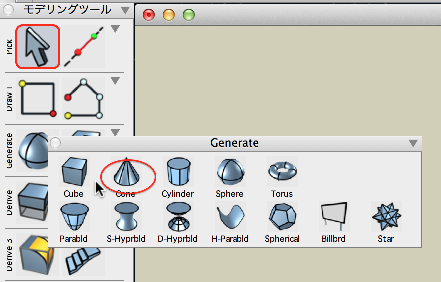

モデリングツールの"Generate"から"円体"を選択します。

ScreenSnapz304a

ツールオプションで下図の作図方法から好みの方法を選択します。

ScreenSnapz375 ScreenSnapz376 ScreenSnapz377 ScreenSnapz378

作図領域に始点、終点、高さをクリックすることでオブジェクトが作成されます。





プリセット値を設定して作図

例えば半径が1m、高さが4mの大きさの円錐を作成します。モデリングツールの"Generate"から"円錐体"を選択します。

ScreenSnapz304

次に画面右のツールオプションで"プリセット値"をクリックします。

ScreenSnapz337

寸法を入力します。半径が1m、高さが4mですので上から"1000"、"1000"、"4000"として入力していきます。

ScreenSnapz339

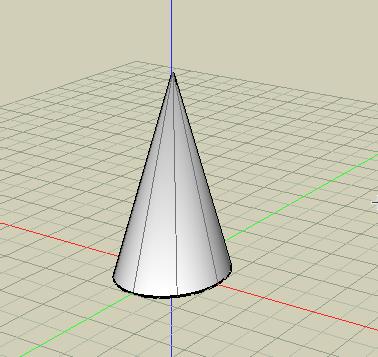

作図領域の任意の点をクリックすると指定したサイズの円錐体が作成されます。

ScreenSnapz338





作図されたオブジェクトの寸法を後から修正する

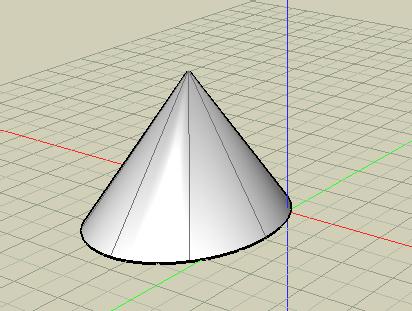

既存の円錐体(寸法が半径 1738mm、高さ 2897mm)が作図されいる場合、この円錐体の寸法を半径が1m、高さが4mに修正してみます。

ScreenSnapz341 ScreenSnapz340

モデリングツールで"ピック"を選択します。次にツールオプションを"自動選択"にしオブジェクトをクリックします。

ScreenSnapz315  ScreenSnapz342

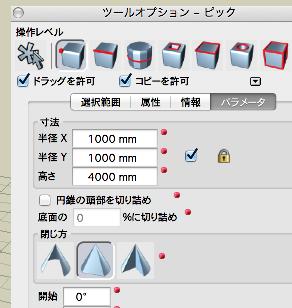

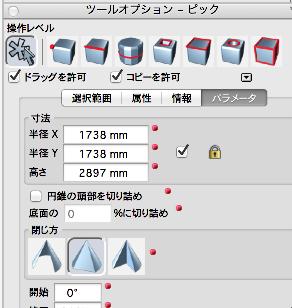

"パラメーター"を表示し、そこの寸法を修正します。

ScreenSnapz342a

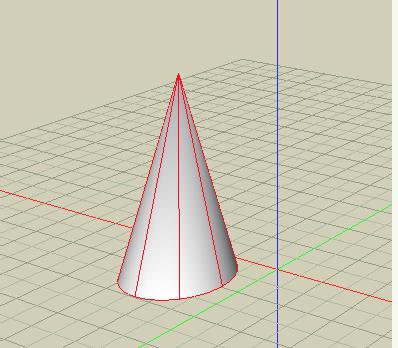

入力していく毎にオブジェクトが変形し修正されます。

ScreenSnapz343

ScreenSnapz344





平面オブジェクトを派生させて作図

の平面オブジェクトから派生させて直方体を作成したい場合

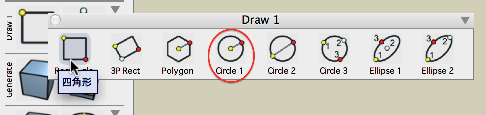

モデリングツールの"Draw"から"円(Circle 1)"を選択します。

ScreenSnapz320

この時ツールオプションは"2D図形"を選択します。

ScreenSnapz321

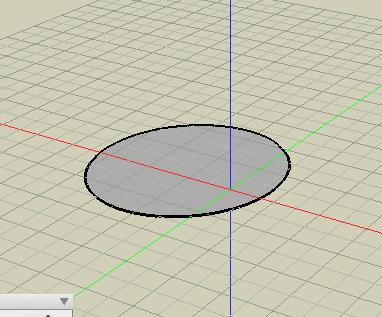

始点(中心)と終点(外形)を指定して任意の大きさのを作成します。

ScreenSnapz333

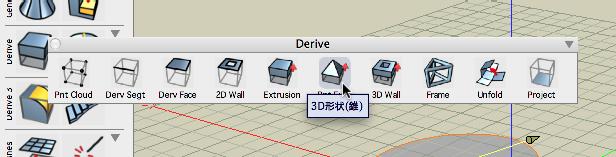

モデリングツール"Derive"から3D形状(錐)を選択します。

ScreenSnapz345

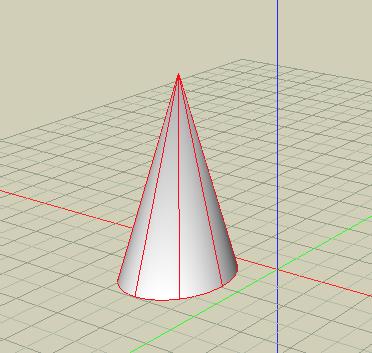

円の平面オブジェクトをクリックして派生させます。上方向にカーソルを動かすと円錐体が作成されます。任意の高さでクリックします。

ScreenSnapz344a

この時ツールオプションの"ダイナミック"にチェックが付いていない場合、左横の高さ寸法の値が採用されて円錐体が作成されます。

ScreenSnapz346
