AutoCAD LT 2004 使い方 ≫ (7)AutoCAD LT2004応用Tips

Tips 01 延長線上で交差する線と線を簡単に結ぶ方法

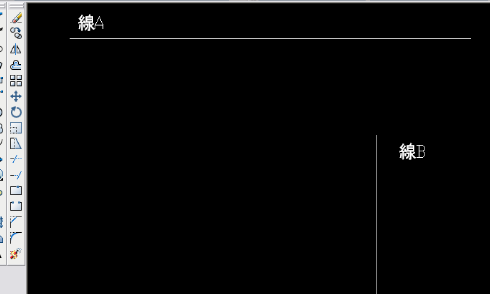

延長線上で交差する二つの線AとBを結ぼうとする時

item1

『延長』を使う
ツールバーから『延長』を選択、線Aをクリック、エンターしてから線Bをクリック、エンター。このとき線Bのクリックは線Bの中心より上(線A側)にしなければなりません。

item2 item4

『フィレット』を使う
ツールバーから『フィレット』を選択、このときフィレット半径を0にしなければなりません。コマンドラインにRを入力してエンター。引き続き数字の0を入力してエンター。そのまま線Aをクリック、続けて線Bをクリックで完了です。このときの線Aのクリック位置で二つの図形が出来上がります。線Bの延長上の交点より左の場合は(画像01)線Bの延長上の交点より右の場合は(画像02)となります。

item5 item6
