Tips 02　直線の作図（長さ指定、角度指定等）

準備

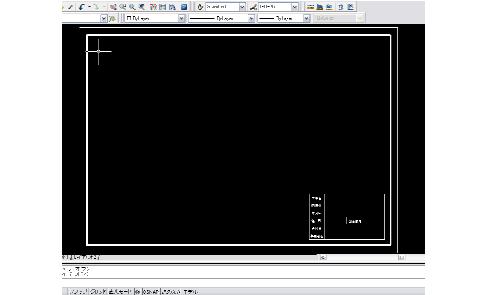

図面枠データからダウンロード出来るＡ３用紙50分の1の図面枠を開いてください。次にＣＡＤ画面一番下のOSNAPを押し下げ状態になっていることを確認してください。

（１）任意の場所から線の長さを指定して直線を作図
ツールバーの【線分】を選択。最初の点を適当にクリック、直線を画きたい方向へカーソルを移動させたまま、距離(仮に6000とします)を入力しＥｎｔｅｒ。線分コマンドを終了させるためにＥＳＣ。このとき極トラッキングがＯＮになっているので垂直、水平、４５度方向の場所近くなれば波線がでて画けます。極トラッキングの設定により角度を細かくも設定できます。設定は極トラッキングを右クリック→設定です。

（２）任意の点から角度と距離を指定して直線を作図
ツールバーの【線分】を選択。最初の点を（適当な場所）クリック、＠距離＜角度の形式で指定します。たとえば４５度の角度で6000mmの線を描くとします。角度に関しては東側（右）を０度とします。反時計廻りです。この設定は新規作成の時に変更できます。最初の点をクリックしたら@6000<45dと入力しＥｎｔｅｒ。@は相対座標ということです。最初のクリックした点を(x=0,y=0)にするということです。6000<45dは6000mmの線分を４５度角度で描くということです。例えば6mの角度40度40分40秒の場合は@6000<45d40'40"と入力します。

（３）絶対座標の場合

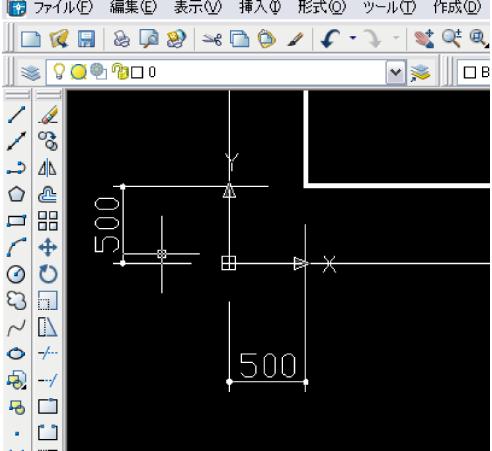

では絶対座標で指定した場合はどうなるでしょう。このテンプレートの場合(x=0,y=0)は図面枠の左下角から左に500mm下に500mm行った場所です。ツールバー【線分】を選択。最初の点を図面枠のセンター付近でクリックします。次に＠を入れないで指定します。そのまま6000<45dでＥｎｔｅｒ。絶対座標の(x=0,y=0)から４５度で6000mm行った場所に線が行きます。
