AutoCAD LT 2004 使い方 ≫ (7)AutoCAD LT2004応用Tips

Tips 05 モデル空間とペーパー空間と印刷

 ペーパー空間とモデル空間の2種類があります。ペーパー空間とは主にビューポートを使って、モデル空間に作図した図形を個々に表示したり、表を配置したりとそのような感じで利用します。またペーパー空間ではレイアウトとして名前を付けて追加できます。各レイアウトには個別に印刷スタイル、プリンターの種類、用紙サイズ、縮尺等設定できます。
 モデル空間では作図したものと同じく印刷されます。例えば最初に用紙があってその用紙にあった図面を作成し図面を完成させてそのままの形で印刷する感じです。ここのサイトでダウンロード出来る図面枠はモデル空間で作図、印刷することを前提としています。

実際にビューポートを作成しレイアウトで印刷する方法を試してみましょう。

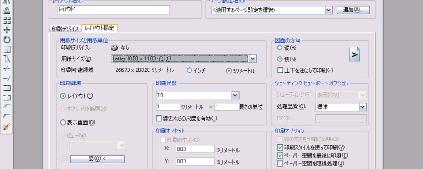

 レイアウトを設定しましょう。下にあるsample.dwgとsample(waku).dwgをダウンロードしてください。まずsample.dwgを開いてください。一番下のレイアウト1のタブをクリックしてください。ページ設定の画面になります。(画像01)「印刷デバイス」タブで使用しているプリンターを指定してください。このとき一度でもこのページを開いて設定が完了している場合はこの画面は表示されません。違うレイアウトを開いてください。

sample(waku).dwg
sample.dwg
pagesettei

画像01

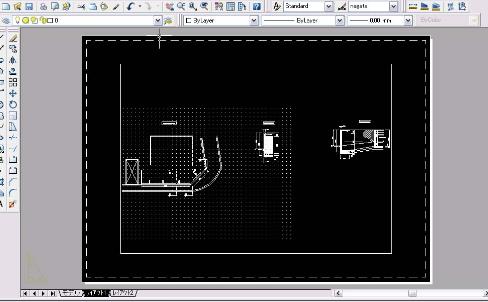

 つぎに「レイアウト設定」タブを指定してください。ここでは用紙サイズをA3に、図面方向は横、印刷領域はレイアウト、縮尺は1:1とします。OKボタンを押します。レイアウト画面がでてきました。

reiauto

 作業ウインドウのレイアウト1のタブが開かれて、用紙、印刷可能領域、ビューポートが設定されてモデル空間に作図された図面が表示されています。レイアウト画面に図面枠を配置しましょう。

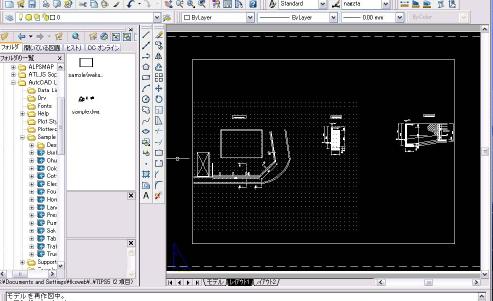

 次にレイアウト画面に図面の枠を入れます。標準ツールバー(画面上の方)にあるDesigneCenter(ctrl+2)をクリック、画面が分割されます。

designcenter

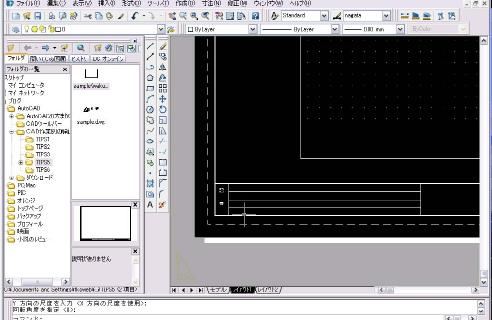

 フォルダタブを開いて、先ほどダウンロードしたsample(waku).dwgのファイルを画面内にドラッグします。挿入位置を指定と表示されますので、枠の位置を確認しながら印刷領域内に収まるように左下部分のところをクリック。X方向云々など聞いてきますが、そのままEnterしていけば図面枠が配置されます。

click

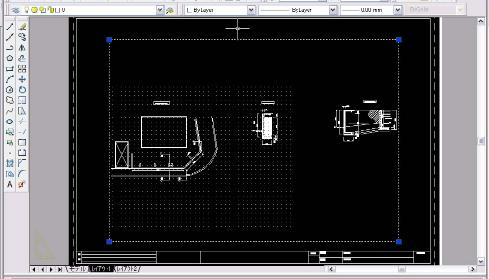

 さきほどページ設定で印刷尺度を1:1にしましたが、この場合画面に表示される用紙サイズは実際に使用される紙と同じサイズになります。そのためモデル空間に作成した図面はビューポートの表示尺度を使って用紙に収まるような尺度に調整します。写真5の青い点で選択されている枠がビューポートとなります。

viewport

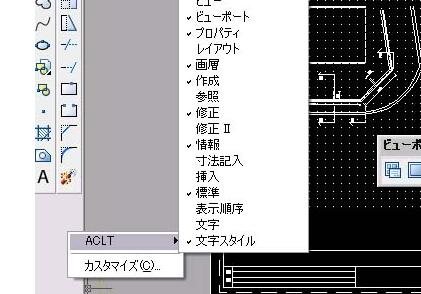

 ビューポートのツールバーを配置します。任意のツールバーの場所で右クリックしてください。ACLTからビューポートを選んでください。(写真6)

tsuika

画像06

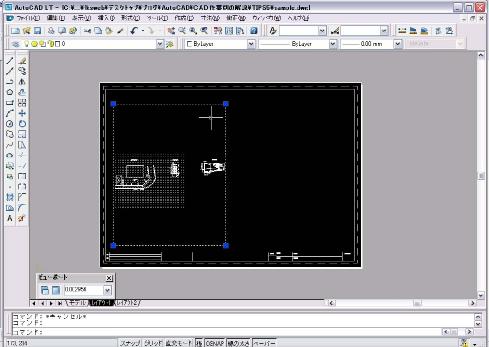

 ビューポートの配置をします。マウスで線を移動させて、写真7のように画面左側半分程度に大きさを設定します。(写真7)

hanbun

画像07

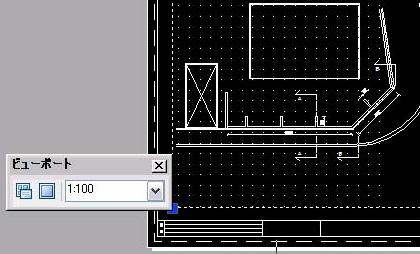

 この枠の尺度を決定します。選択状態にしたまま先ほど配置したビューポートの尺度を1:100に変更します。(写真8)この枠の中は1:100の縮尺になりました。

view

画像08

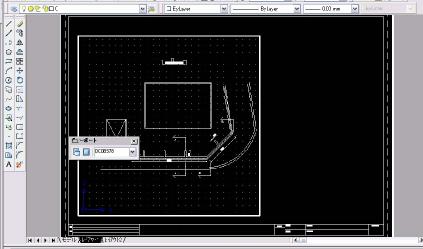

 ビューポート内にオブジェクトを配置。そのまま図面を配置します。このときビューポートの中にアクセスする場合は、一度モデル空間に切り替える必要があります。モデル空間に切り替えるには画面下のペーパーとなっているところをクリックします。モデルとなり枠線が太くなりアクティブになりました。(写真9)

active

画像09

 この状態で自由に図面を移動させることが出来ます。スクロールボタンを動かすと縮尺が変わります。そのときはまた尺度を1:100にします。スクロールボタンを押しっぱなしにすることでオブジェクトの移動が出来ます。

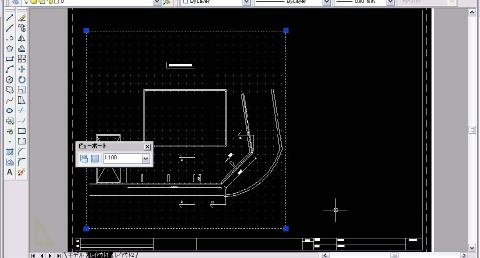

 ここでは平面図をこの枠に入れたいと思います。すこし狭いようですので枠をもう少し広げます。この場合モデルとなっているところを先ほどのようにペーパーに替えます。写真10のように広げると平面図が収まりました。(写真10)

画像10

osamari

配置が決まりましたので、このビューポートをロックします。枠を選択して右クリック、ビューポートのビューをロックする。「はい」を選択します。これによってモデル空間になってアクティブ状態でもオブジェクトは動きません。

ビューポートの追加

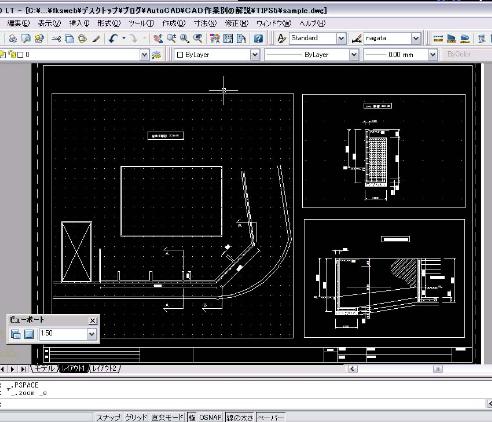

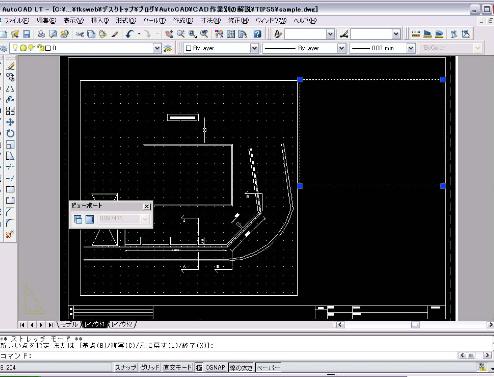

コマンドラインに MVIEW と入力します。配置したい場所を始点、終点をクリックします。写真11の場所に配置します。これでビューポートが追加されました。(写真11)1つめのビューポートと同じように縮尺を設定して、好きなオブジェクトを配置しましょう。これで尺度の違うオブジェクトをモデル空間に自由に作図しておき、レイアウト空間にビューポートを配置し、尺度をそれぞれ設定しながら図面を印刷できるようになりました。(写真12)

印刷

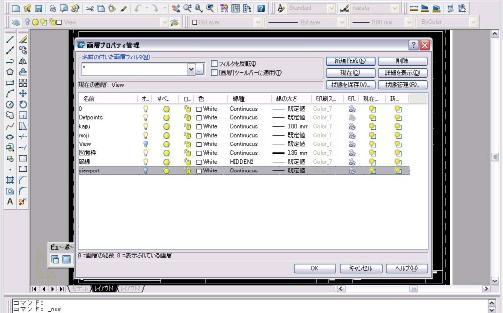

この状態で印刷を行いますと、ビューポートの枠も印刷されています。写真13のレイヤの新規作成でViewportを作成し非表示に設定すると枠線が印刷されないですみます。

tsuika1

画像11

kanryo

画像12

画像13

viewport1
