Tips 09 色々な種類の線をロードする

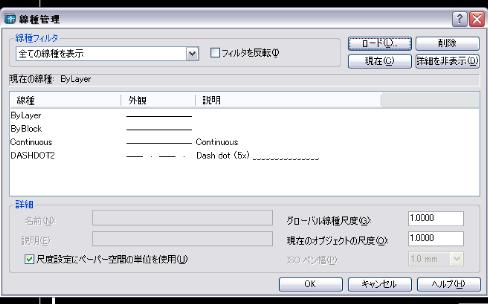

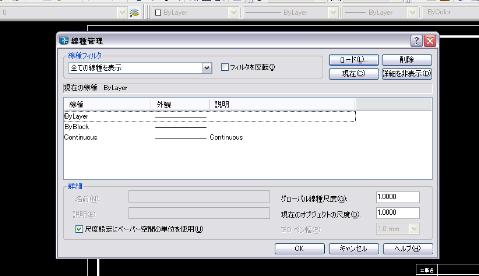

線種をロードします。メニューバーの形式(O)→線種設定(N)を選択して線種管理のダイアログをだします。

item1

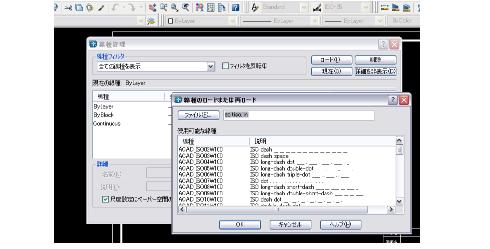

 点線のピッチ(間隔)をコントロールする線種尺度にはグローバル線種尺度とオブジェクトの尺度の2種類があります。実際に画面に表示される点線の間隔は、グローバル線種尺度×オブジェクトの尺度 の計算結果となります。グローバル線種尺度は図面全体に影響を与える尺度であり、現在のオブジェクトの尺度はこれから作成する図形の尺度の規定値となります。新しい線種を読み込むにはロードをクリック。線種のロードまたは再ロードのダイアログが表示されます。ロードする線種を選択してOK。これで新しい線種が追加されました。
