DWG TrueView 使い方 (5)DWG TrueViewの使い方 ≫ 図面の開き方



DWG TrueViewでの図面の開き方



実際にDWGファイルを表示してみます。

デスクトップにある下のアイコンをWクリックしてプログラムを起動させます。

ScreenSnapz207

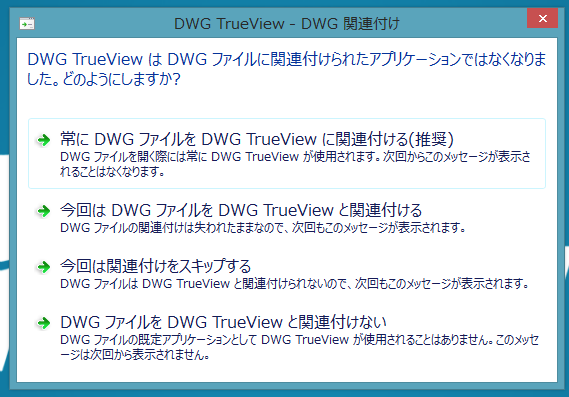

一番最初に起動したときに下図の様な画面が表示されるかもしれません。DWGファイルを関連付けるかどうかを聞いていますので、DWGファイルを開くときは、必ずDWGTrueViewで開きたい場合は一番上の関連付けしていいと思います。関連づけをさせない場合は一番下を選択します。

ScreenSnapz041

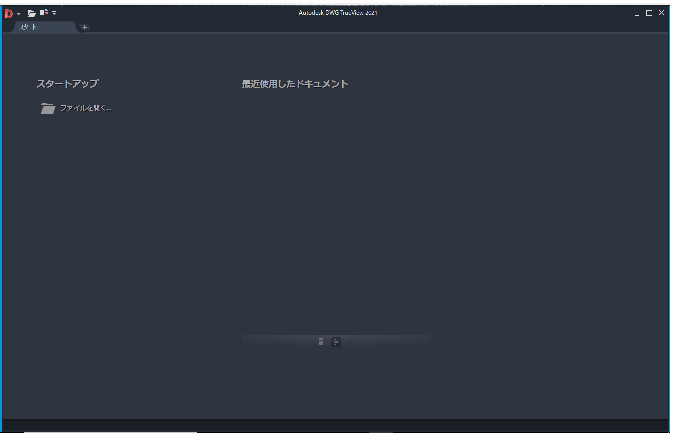

下図のように全体がグレーな画面で表示されたと思います。

ScreenSnapz239

上のアプリケーションボタンから"開く"→"開く"→"図面"をクリックします。

ScreenSnapz240

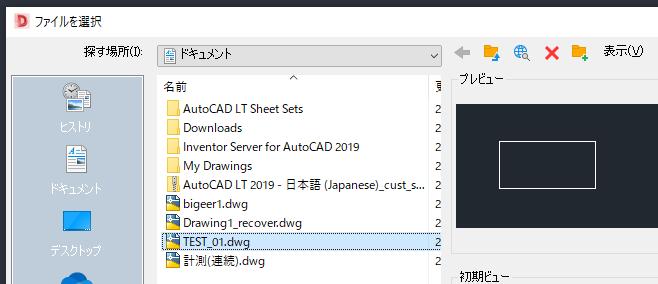

ファイル選択の画面になりますので、開きたい図面ファイルを選択します。例えばAutoCADのサンプル図面を開いてみます。"開く"をクリックします。

ScreenSnapz128ScreenSnapz130

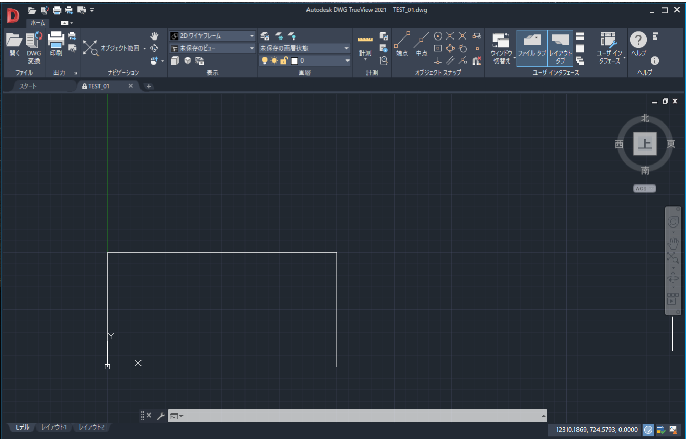

下図のようにリボンなどのツールが表示され、図面データも表示されました。

ScreenSnapz127

画面の操作方法としてはAutoCADと同じですので"はじめて使うAutoCAD LT"を参照してください。拡大、縮小、画面移動など自由にコントロールできます。








図面の開き方



図面で作業するために開く方法はさまざまな方法があります。

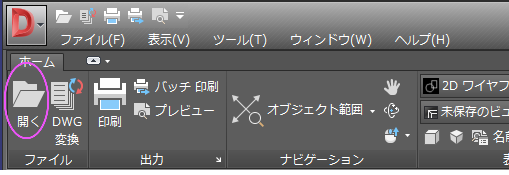

リボンの[開く]をクリックする。

ScreenSnapz243

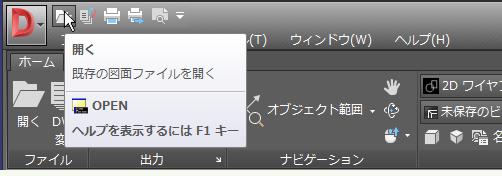

ウィンドウの左上コーナーに表示されている[開く]ボタンをクリックする。

ScreenSnapz244

Windows エクスプローラで図面をダブルクリックし、DWG TrueView® を起動して図面を開く。

Windows エクスプローラまたはフォルダから DWG TrueView アプリケーション ウィンドウまたは DWG TrueView ショートカット アイコン上に図面ファイルをドラッグする。



次の場合は、警告ボックスが表示されます。

図面ファイル形式が AutoCAD Release 14 以降の形式であり、かつ図面ファイルがオートデスクのアプリケーションまたは RealDWG ベースのアプリケーションで保存されていない。
