DWG TrueView 使い方 (3)インタフェース ≫ インタフェース各部名称



インタフェース各部名称



DWG TrueViewの起動直後の画面構成

ScreenSnapz153

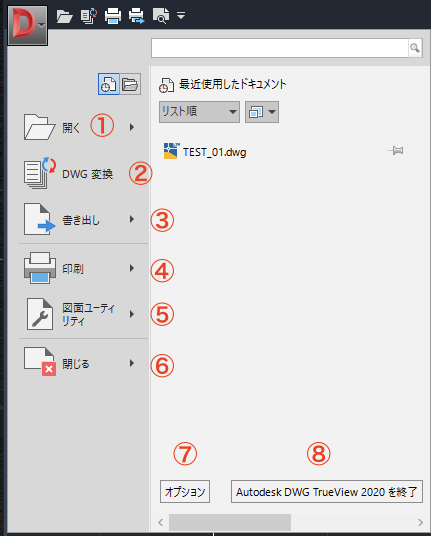

①アプリケーションメニュー

※注意 ファイルを開いた状態で下図左になります。起動した直後は下図右になります。

 ScreenSnapz1  ScreenSnapz218

開く:

図面データを開きます。



DWG変換:

オートデスク製の DWG ファイルを AutoCAD R14、AutoCAD 2000、AutoCAD 2004 、 AutoCAD 2007、AutoCAD 2010、AutoCAD 2013 の各形式の DWG ファイルに変換でき ます。また、AutoCAD Mechanical や AutoCAD Architecture などで作成された DWG ファ イルを変換する場合は、予め AutoCAD の DWG ファイルに書き出す機能を使用してから 変換を行ってください。



書き出し:

DWF、DWFx、PDF ファイルを書き出すことができます。



④印刷:(4)印刷方法



図面ユーティリティ:

図面のメンテナンスを行うツール。図面のプロパティを表示します。



⑦オプション

オプションが表示されます。詳細は"AutoCAD LT 2012使い方"から"ファイル"、"表示"、"印刷とパブリッシュ"



⑧DWGTrueViewの終了

プログラムを終了します。






②クイックアクセスツールバー

ScreenSnapz219



開く:

図面データを開きます。



DWG変換:

オートデスク製の DWG ファイルを AutoCAD R14、AutoCAD 2000、AutoCAD 2004 、 AutoCAD 2007、AutoCAD 2010、AutoCAD 2013 の各形式の DWG ファイルに変換でき ます。



③印刷:(4)印刷方法



バッチ印刷:

パブリッシュ機能を使用すると、紙の図面セットまたは電子図面セットを簡単に作成することができます。

選択したシートまたは保存されているシート セットを、紙の図面として、または単一のマルチシート Design Web Format (DWF および DWFx)ファイルとして、簡単にパブリッシュすることができます。



印刷プレビュー:

印刷する図面をプレビューしてから、その図面をプリンタまたはプロッタに出力することをお勧めします。プレビューすることにより、時間と資源を節約できます。

[印刷]ダイアログ ボックスでは、図面のプレビューを表示できます。プレビューには、線の太さや塗り潰しパターンなどの印刷スタイル オプションをはじめ、印刷したときの図面の状態が正確に示されます。

図面をプレビューすると、ツールバーやツール パレットは非表示になり、図面の印刷、画面移動、ズームに使用するボタンを含む一時的なプレビュー ツールバーが表示されます。

また、[印刷]および[ページ設定]ダイアログ ボックスでは、サムネイル プレビューも表示されます。サムネイル プレビューでは、印刷領域やそのページにおける図面の位置が表示されます。



クイックアクセスツールバーをカスタマイズ:

ScreenSnapz220

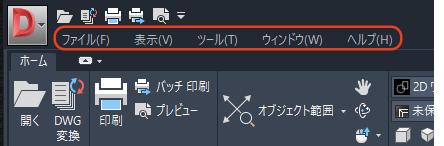

メニューバーを表示・非表示に設定できます。

ScreenSnapz221

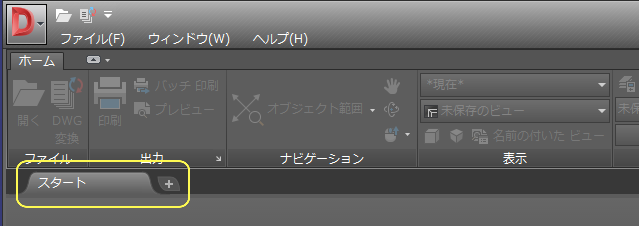

③スタート

ScreenSnapz2

バージョン2016から"スタート"に名称が変更されています。

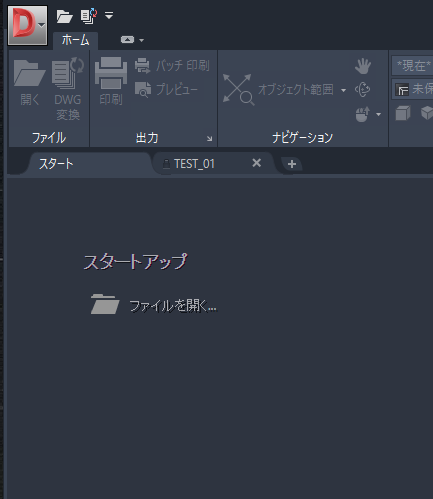

④スタートアップ

ScreenSnapz155

"ファイルを開く...."をクリックすることで既存の図面データを開くことができます。

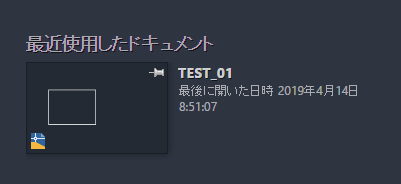

⑤最近使用したドキュメント

ScreenSnapz223

最近使用したファイルが表示されます。






⑥最近使用したドキュメントの表示方法

ScreenSnapz213

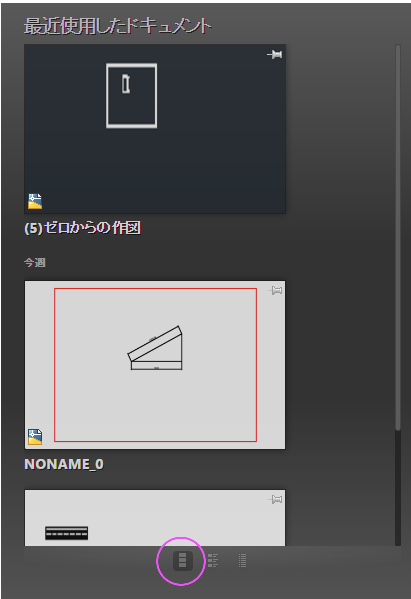

アイコン大

ScreenSnapz224

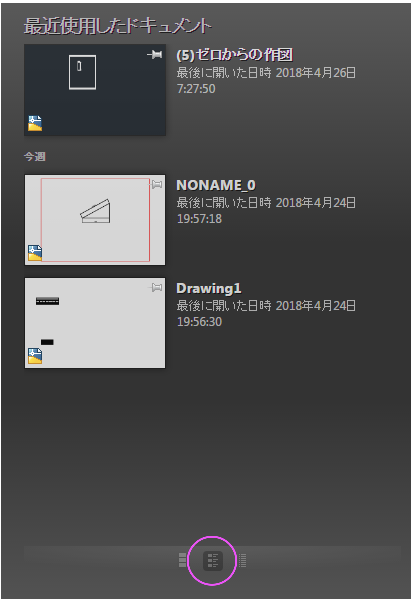

アイコン中

ScreenSnapz225

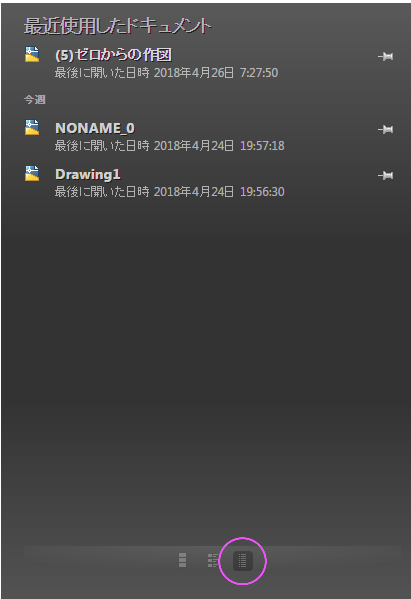

アイコン一覧

ScreenSnapz226






DWG TrueView  図面を開いた後の画面構成

ScreenSnapz160






①リボン

ScreenSnapz3

(3)インタフェース(リボン)






②コマンドウィンドウ

"AutoCAD LT2019使い方"から"コマンドウィンドウ"






③モデル・レイアウトタブ

"AutoCAD 共通マニュアル"から"モデルとレイアウト"






④ステータスバー

"AutoCAD LT2019使い方"から"ステータスバー"






⑤ナビゲーションバー

"AutoCAD LT2019使い方"から"ナビゲーションバー"






⑥ViewCube

"AutoCAD 3D入門 β"から"3D空間"
