実際のレンダリング

レンダリング種類   ワイヤーフレーム   インタラクティブシェード   簡易表示

           隠線消去表示  サーフェースレンダリング シェーディングレンダリング

           スケッチレンダリング   手書きレンダリング   レンダーゾーン

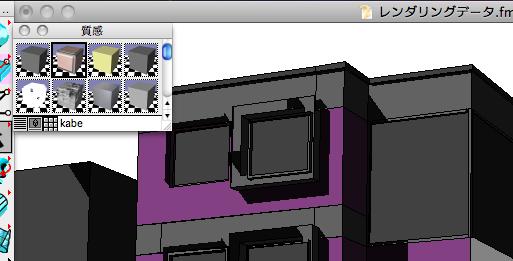

簡易表示

item6

ここからstaticのグループになっていて短時間に表示されますが名前通り簡易的なレンダラーとなっています。あまり利用しないのかもしれません。

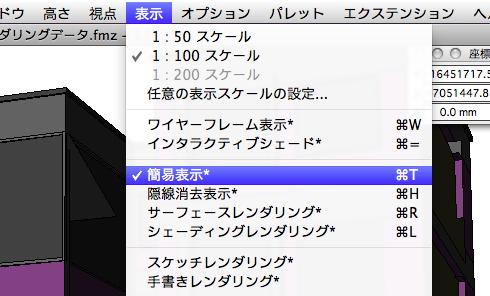

表示方法はメニューバーから「表示」の簡易表示を選択します。

item4

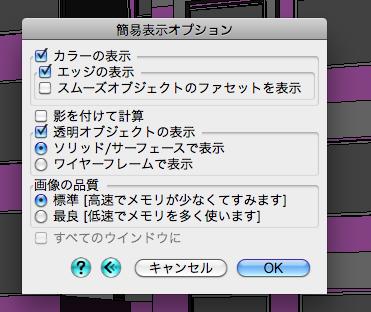

簡易表示のオプション

item5



(1)簡易表示オプションの表示方法

オプションを表示させるにはwindowsの場合はShift+Ctrlを(macはoption)押しながら簡易表示を選択するとダイアログボックスが表示されます。

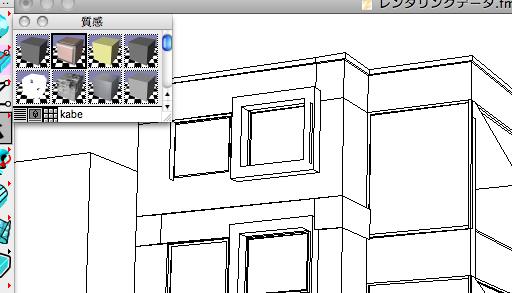

(2)カラーの表示

チェックを外すと下の画像の様になります。

item9

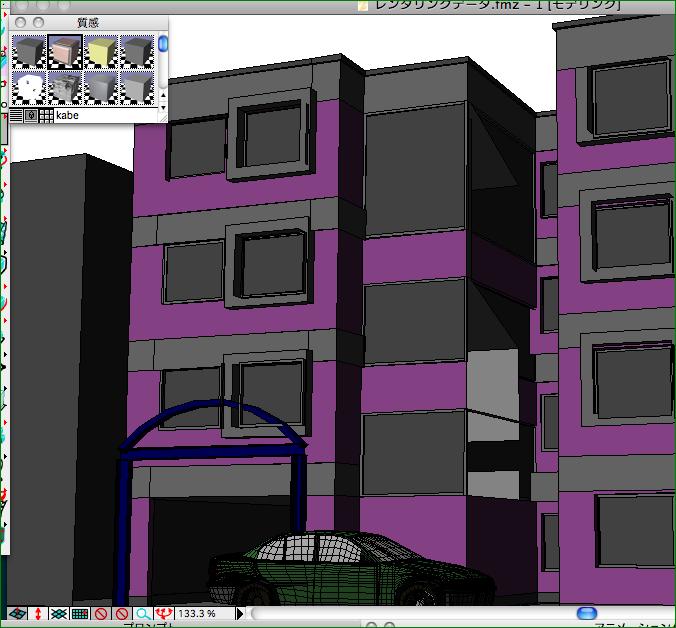

(3)影を計算

影を計算にチェックを入れるとかなり時間がかかるようになりました。下のように影が表示されレンダリングされました。

item11

このレンダラーを終了させるときはワイヤーフレーム表示を選択します。
