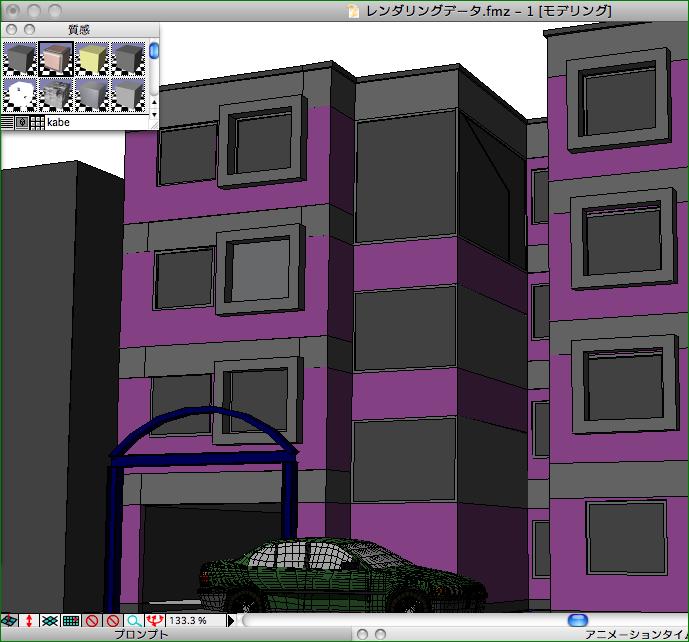

サーフェースレンダリング

item6

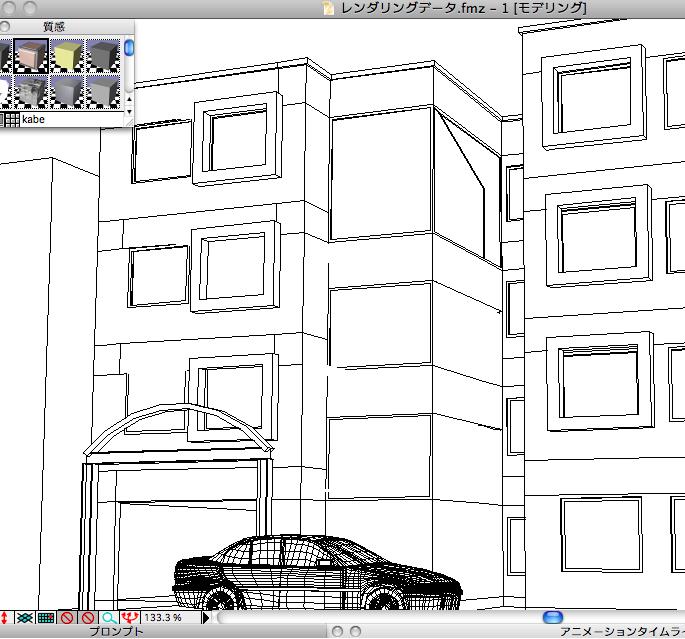

モデリングのチェック用として使うことが多いようです。オプションの設定でカラーを外して正確にチェックを付けると分かりやすくなります。

item9

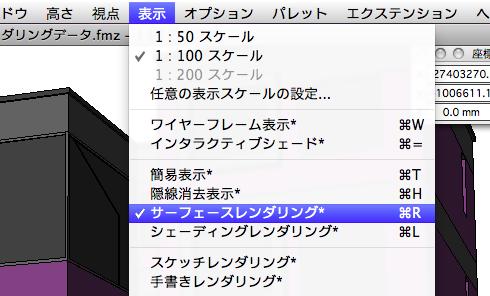

表示方法はメニューバーから「表示」のサーフェースレンダリングを選択します。

item4

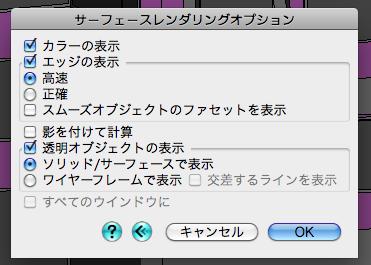

サーフェースレンダリングのオプション

item5



(1)サーフェースレンダリングオプションの表示方法

オプションを表示させるにはwindowsの場合はShift+Ctrlを(macはoption)押しながらサーフェースレンダリングを選択するとダイアログボックスが表示されます。



(2)カラーの表示

チェックを外すと質感パレットで設定したカラーが表示されなくなります。



(3)エッジの表示

輪郭を表示させます。正確にチェックを入れると時間がかかるようになりますが、より正確な表示が期待できます。



このレンダラーを終了させるときはワイヤーフレーム表示を選択します。
