formZの操作方法

 操作項目      拡大縮小   画面の移動   視点の変更   グリッド  スナップ

グリッドについて

グリッドとは方眼用紙のマス目のようなものと点を選ぶことができデフォルトは方眼紙マス目のようなラインとなっています。

グリッド間隔は自由に設定できてオブジェクトの配置などに役立ちます。

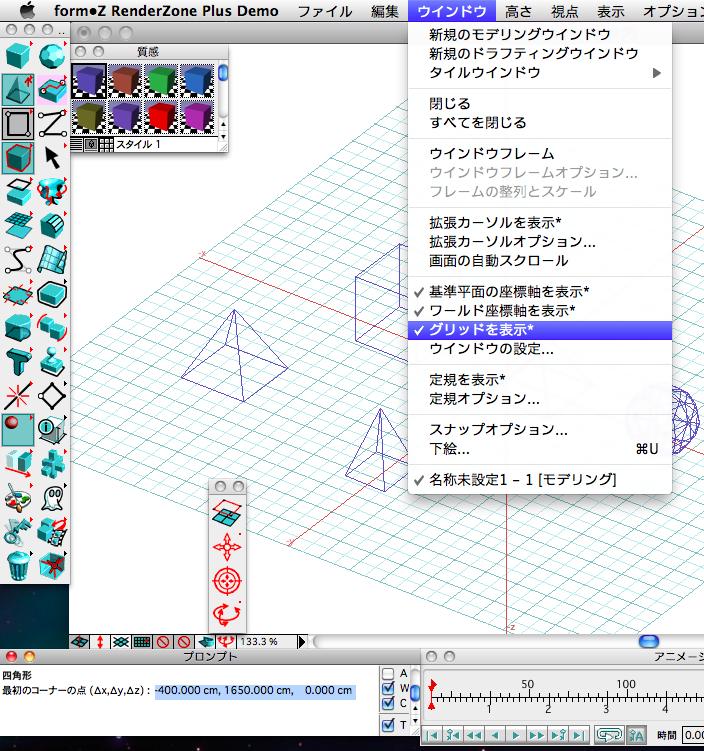

グリッドの表示、非表示はメニューバーの「ウインドウ」から行うことができます。クリックする毎に表示、非表示と変更されます。

item6

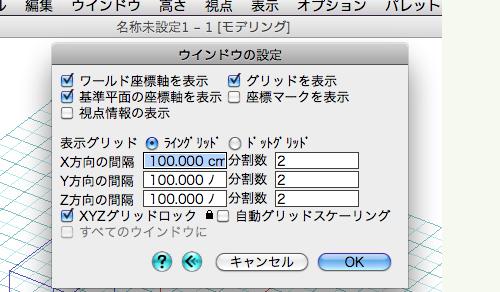

グリッドの間隔はメニューバーの「ウインドウ」のウインドウの設定をクリックするとダイアログボックスが現れるのでそこから設定します。今回表示されているデフォルトでは100cmを2分割となっていますので一番小さなマス目は50cmx50cmとなっています。

グリッドの種類もこちらで変更することができます。
