	AutoCAD共通マニュアル / AutoCADの作図　　　 モデルとレイアウト

【モデルとレイアウトの概要】

基本的にAutoCADを起動するとモデル（モデル空間）が表示されます。レイアウト（ペーパー空間）には下図のタブにより切り替えることができます。

LT 2013　　　　　　　　　　　　　　　　　　　　LT2015
　　

モデル（モデル空間）

モデル空間とは通常、作図する領域となっています。モデル空間だけで図面を完成させる人もかなりいると思います。一般的なCADの手法ではないかと思っています。

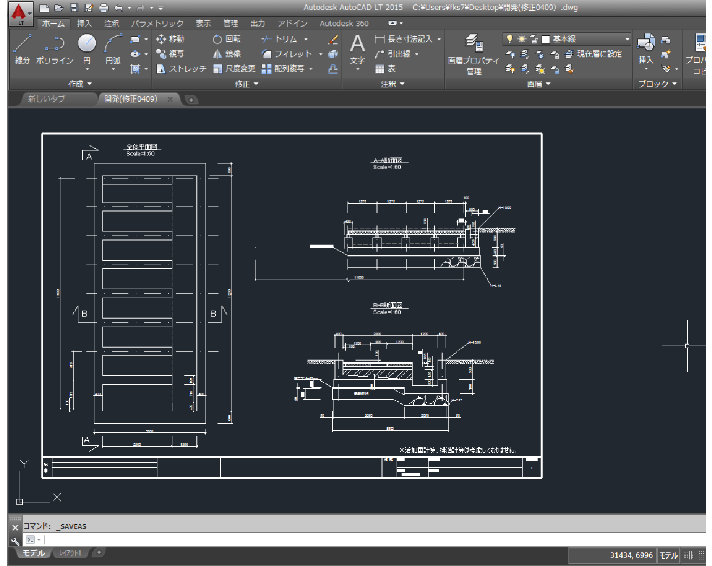

※下図はモデル空間に図面枠を配置して、その中に作図しています。

レイアウト（ペーパー空間）

AutoCADの基本的な使い方として推奨されているのが、モデル空間で作図をしレイアウト（ペーパー空間）に配置して図面を完成させて出力するという手法です。作図するオブジェクトが大きく、出力範囲を細かく設定する場合、また尺度の違うオブジェクトをバランス良く配置する場合にも効果的です。

ただAutoCADをはじめたばかりだと、少しわかりにくいと思います。下図ようなイメージでレイアウトにビューポートという窓を配置してモデル空間を参照し配置したいオブジェクトを表示させます。モデル空間には位置関係など気にせず、すきな場所に作図できます。

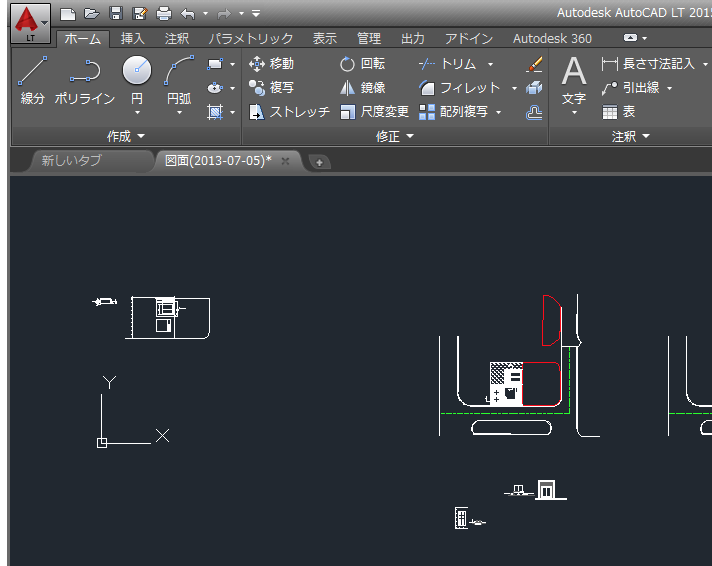

モデル空間の作図

（モデル空間に適当に作図してあります。）

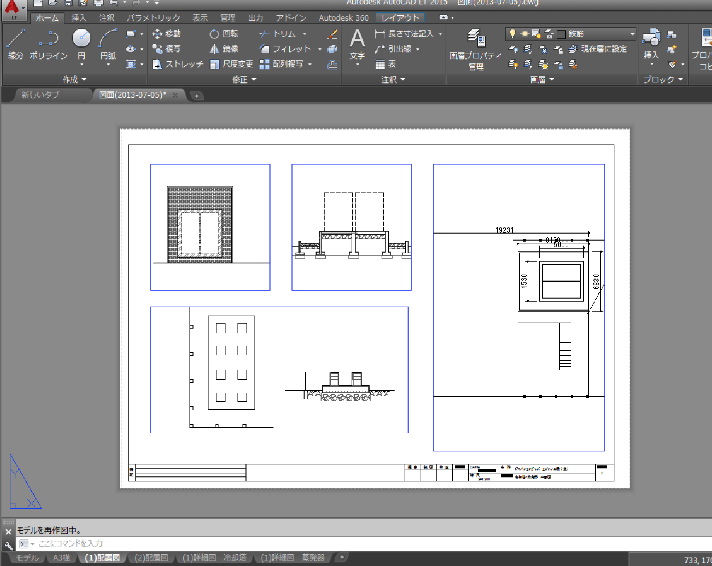

レイアウトでの配置

（ビューポートを使いモデル空間にあるオブジェクトを参照して表示させています。）
