⑩ - 2 違うPC等でCADデータの簡易な編集、確認をする。

例えばCADが無くてもインターネットが繋がってさえいればwebブラウザで図面の確認等や簡易な修正、印刷が出来ます。



基本的な作業内容

AutoCAD にて図面作成

 ↓

使いそうなデータはすべてAutoCAD WSへアップロード



③AutoCAD WS webアプリにてデータを利用




AutoCAD mobile & WEB

MENU

(1)AutoCAD WEBの概要


概要・アカウント作成


(2)AutoCAD WEBの画面構成


全体の画面 (AutoCAD 360)


(3)AutoCAD WEB ショートカット


ショートカット一覧


(4)アップロードの方法


フォルダ作成・アップロード


(5)実際の操作


図面の開き方

図面の編集

実際の作図(チュートリアル)

図面の保存


(6)AutoCAD mobile app


ログイン

ファイルの開き方

ファイルの操作方法


(7)Share / ファイル共有


Shareの機能・設定

チャット機能


(8)TimeLine / スケジュール


Timelineの機能


(9)旧AutoCAD WS Q&A


AutoCAD WSの Q&A

日本語入力の制限

プラグインfor AutoCAD


(10)クラウド 用途別使用法


AutoCAD WS 用途別使用方法

(1) モバイルでの利用

(2)違うPCからの利用

(3)二人同時使用


AutoCAD にて図面作成

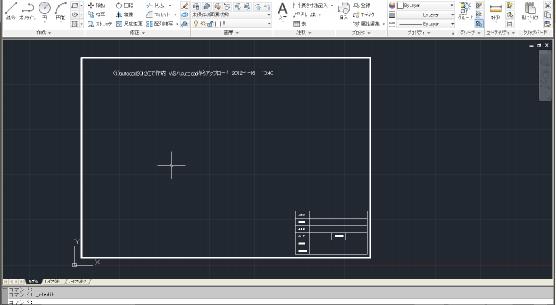

AutoCADで(または他のCAD)で図面を作成します。ここではws-test-1.dwg という名前のautocad2010形式のファイルを作成してみました。

item2

②AutoCAD WSへデータをアップロード

(1)AutoCADからアップロード

AutoCAD 2012(2011はプラグインを別途ダウンロード)を使用している方はオンライン機能が使用できますので、AutoCAD上でアップロードします。

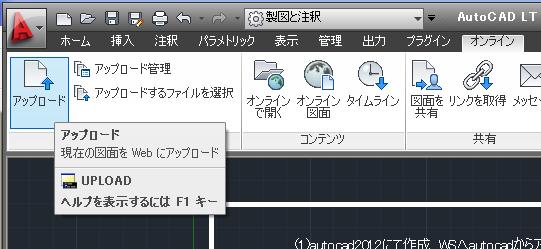

"オンライン"タブのアップロードをクリックします。

item3

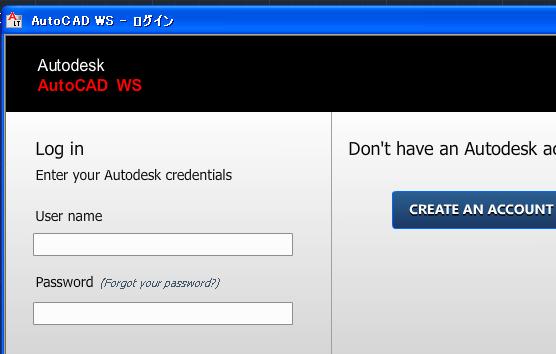

この時AutoCAD WSへアクセスしよう以下の様な画面になりますので、ログイン名とパスワードを入力してログインします。

item5

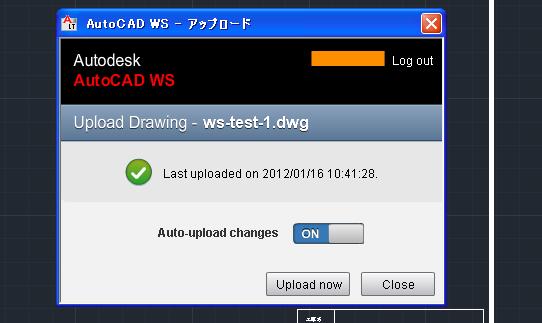

ログインすると自動的にアップロードが完了します。

item6

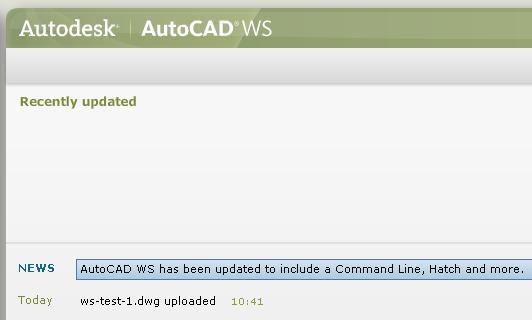

これでws-test-1.dwgというファイルはAutoCAD WSに保存されました。



(2)Webブラウザを使用してファイルをアップロード

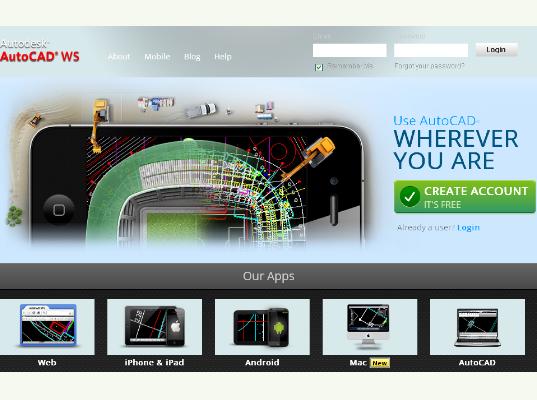

AutoCAD WSのページからにログインします。

item11

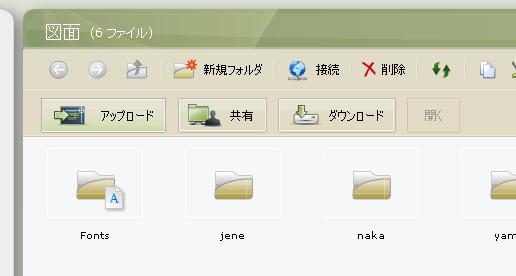

次に"図面"タブからアップロードのボタンをクリックします。

item12

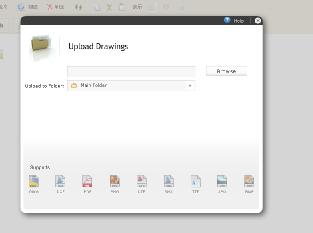

Browseボタンをクリックしてアップロードしたいファイルを選択します。

item14







③AutoCAD WS webブラウザにてデータを利用

webブラウザを利用して図面を確認してみます。基本的なことはこちらを参考にしてください。(5)AutoCAD-WS実際の操作

AutoCAD WSのページを開きます。

item10

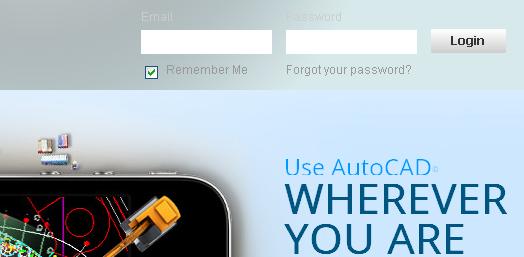

メールアドレスとパスワードを入力してログインします。

item15

AutoCADで作成した図面を全てアップロードしておくことで、違うPC等でAurtoCAD WSからデータをダウンロードできますので便利です。

またPDF変換による印刷もできます。印刷の頻度が多い場合はWSでデータをダウンロードして無料のDWG TrueViewをインストールして使用する方が便利だと思います
