⑥寸法線の配置

寸法線を付けてみましょう。

今のままでは寸法スタイルがあっていませんので、スタイル設定をはじめにしたいと思います。リボンの「ホーム」の「注釈パレット」"寸法スタイル管理"をクリック。

item8

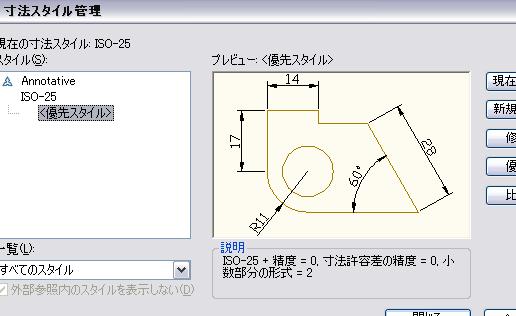

そうすると寸法スタイル管理ダイアログがでます。

item9

詳細な設定はある程度慣れてきてからするとして今回は必要最低限の設定にします。

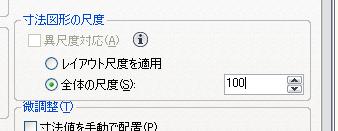

修正のボタンをクリックします。フィットのタブをクリックして、その中の全体の尺度を入力します。この図面は100分の1の縮尺で作成していますので 100と入力します。

item10

OKで戻ります。閉じる で寸法スタイル管理を終了します。

三角形の底辺に寸法線を付けてみます。

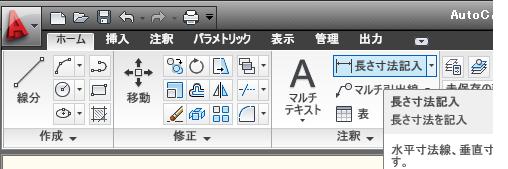

リボンの「ホーム」「注釈パレット」から"長さ寸法記入"を選択します。

item18

この状態で始点と終点を指定します。

底辺の左側角にカーソルを持って行くと交点でスナップされます。そこでまず始点を指定します。

そのまま底辺右角にカーソルを持って行くと交点付近でスナップされます。終点を指定できました。あとは寸法線を表示させたい場所まで下にカーソルを動かして任意の場所でクリックします。

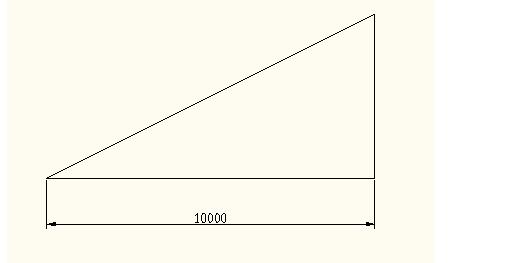

これで底辺の寸法10000と表示されたと思います。(最初に作図したのは20mでしたが前回、縮小したので10mになっています。)

item17

次に斜距離の寸法線を付けたいと思います。先ほどの長さ寸法記入は画面に対して90°方向につきます。

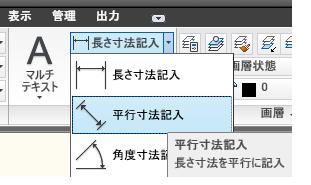

斜線に付ける場合はリボンの「ホーム」「注釈パレット」から"平行寸法記入"を選択します。

item12

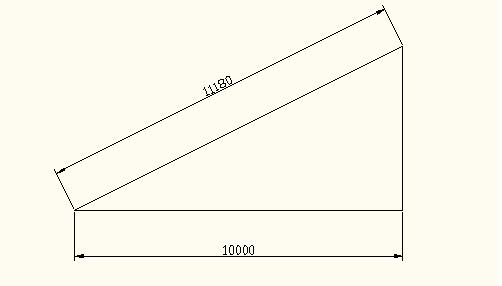

左角にスナップさせ次に三角形の頂点角にカーソルを移動してクリック。寸法線を表示させたい場所でクリック。これで出来たと思います。

item11
