AutoCAD LT2010の使い方　(4)AutoCADの座標知識

③座標入力の作図（極座標）

距離と角度を入力して作図する方法 "L" "<" "θ"で表します。

極座標は距離と角度で点に位置を指定し、距離と角度を左不等号（＜）で区切って「（距離）＜（角度）」形式で表します。

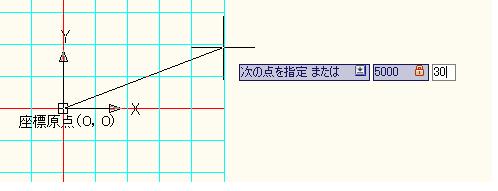

例えば原点からの距離が5000でＸ軸からの角度は30°の線を作成する場合は、線分を選択して１点目に"0""TAB""0"と入力してエンター。２点目に"5000" "<" "30"を入力します。（"5000" "TAB" "30"でもOK）※ダイナミック入力について（注　度=d、分='、秒="で入力します。例えば30度30分30秒の場合は｢距離<30d30'30"｣と入力することになります。）

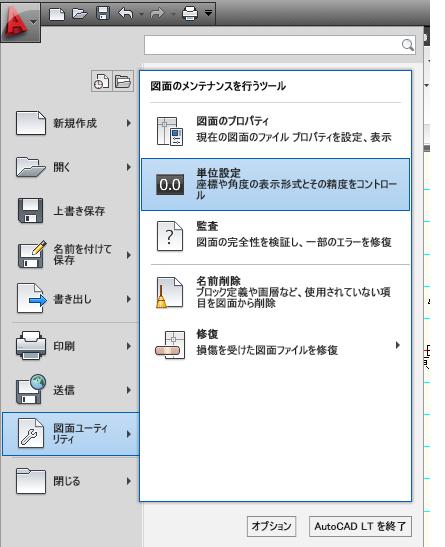

初期設定では、角度の正の方向は反時計回りです。時計回りに移動するには、角度に負の値を入力します。角度の方向の設定は図面毎に保存され、現在の図面の角度表記規則を変更するにはアプリケーションボタンの図面ユーティリティの単位設定を選択して"単位管理ダイアログ"を使用し、表示されるダイアログで、時計回りにチェックを付けます。

極座標にも、原点を基準にした絶対座標と、直前の点を基準にした相対座標があり、絶対座標では座標値の前に#記号を付け、「#3000<160d」のように表します。相対座標を指定する場合はそのまま｢3000<160d｣と入力できます。（実際には"3000" "TAB" "160"と入力してもコマンドラインには｢@3000<160｣となっています。@は相対座標の記号で、角度の記号dは省略されています。）

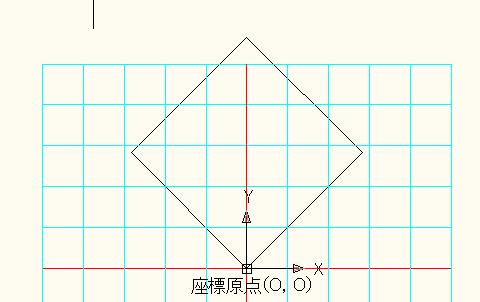

では実際に極座標を使って正方形を作図してみます。

①線分コマンドを実行しダイレクトに"4000""<""45"と入力してエンター。（最初の点を原点から４離れた角度45°の点を指定しました。）

②次の点として直接"4000""<""135"

③"4000""<""225"

④"4000""<""315"と入力してエンター。（同じように距離を4000で角度だけを135度、225度、315度の順で指定し、コマンドラインへ極座標を直接入力します。最後にカーソル下方向のメニューから"閉じる"を選択しエンター（最初の点まで線を延ばす）。四角形ができあがりました。
