②図面範囲、図枠の設置

図面の範囲を決めましょう。(A3用紙)今の状態ではどこまでがA3用紙の範囲かわかりませんので線を書いて目印を置きます。A3用紙横の大きさは横420mm縦297mmです。このまま四角の線を作図しては原寸(1分の1)の大きさになりますので今回100分の1の図面を作図しますので100倍した値で四角の線を書きます。リボンの「ホーム」「作成パレット」の"長方形"を選択します。

item9

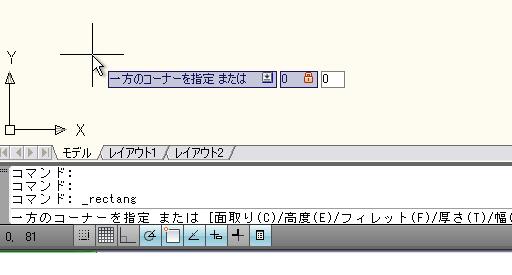

この状態のまま1点目の座標(0,0)を指定します。コマンドラインに半角数字で"0"",""0"を入力してEnter。(四角形の始点を指定したことになります。)

※ダイナミック入力としてデフォルトで長方形を選択した段階で数値入力画面になっていますので直接"0"を入力。次にTABを押してから"0"を入力できるようになります。

※ダイナミック入力について

item4

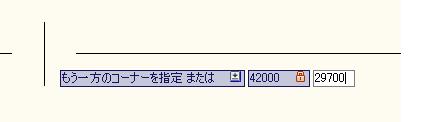

次にそのまま"42000""TAB""29700" を入力してEnter。(四角形の終点を指定したことになります。

item5

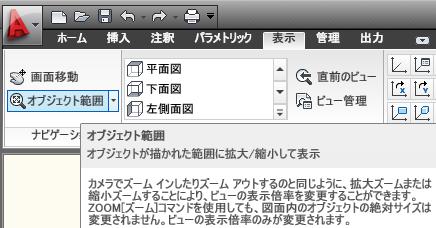

これでA3用紙横の大きさで四角形が出来ました。しかし枠線は画面に見えていないと思います。図面のズームで調整しましょう。「表示」「ナビゲーションパレット」の"オブジェクト範囲"をクリックします。

item10

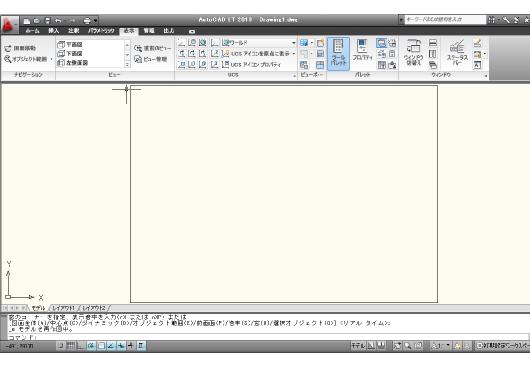

そうすると先ほど描いた枠線が作図領域の全体に表示されるようになります。

item11

先ほど入力した数字は座標です。X=0 Y=0 の地点から X=42000 Y=29700 の地点ということです。

線分コマンドを選択した場合は斜線が作図されます。今回は長方形を選択したので四角形が出来ました。これがA3用紙の大きさです。

A3用紙に印刷した場合は同じサイズになるので図面の枠として利用したい場合はこれより少し小さな四角形を作図します。

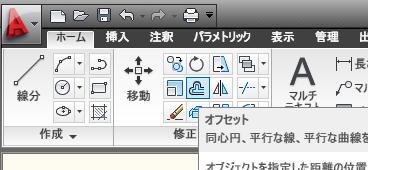

リボンの「表示」の「修正パレット」にあるオフセットを使います。

item12

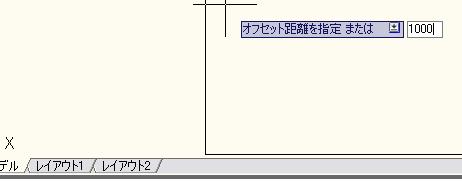

クリックするとカーソルに"オフセット距離を指定または"とでます。用紙より10mm程内側に枠を作成したいので10と入力したいところですが、最初の設定で100分の1の図面を作成していますので100倍の1000mmにします。ダイレクトに1000 を入力してEnter。

item13

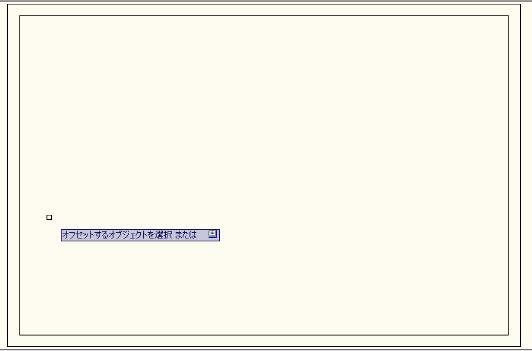

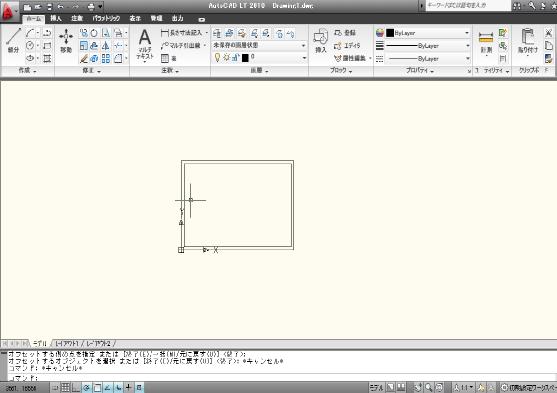

"オフセットするオブジェクトを選択または"と出ますので 先ほど作図した四角形の線上でまずクリック(実線が波線に変わります。)そのまま四角の内側にカーソルを移動してどこでもいいのでクリック。四角形が二つできたと思います。

item14

このとき外側で指定した場合は外側に出来ます。オフセットのコマンドを終了させるためEcsを押します。

これで用紙枠と図面枠の二つが出来ました。マウスのスクロールを使用すると表示画面の大きさが自由に変更できます。
