円の作成
円を作成するにはメニューバーの作図から"円弧"を選択するか、作図ツールバーから"円"を実行します。 メニューバー ツールバー

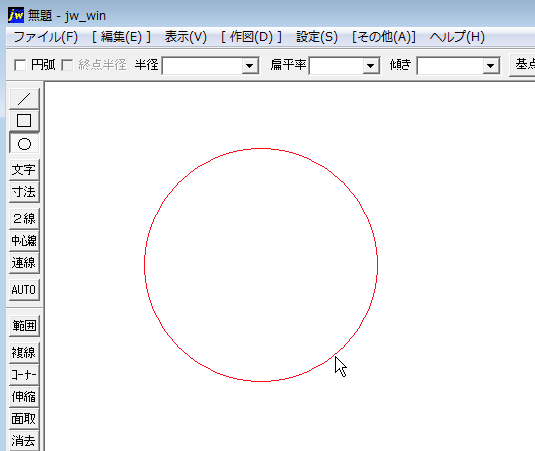

任意寸法の円 作図ツールバーから"円"をクリックします。 "中心点を指示してください"となりますので任意の点をクリックします。次に"円位置を指示してください"となりますので、そのまま外側方向にカーソルを移動させて、任意の点をクリックします。
ステータスバーに作成した長方形のサイズが表示されます。

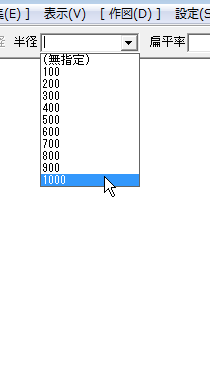

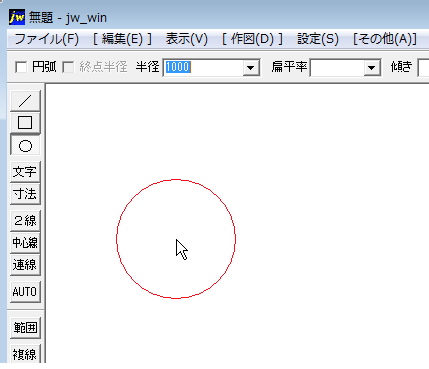

半径を指定する場合 作図ツールバーから"円"をクリックします。続けてコントロールバーの"寸法"に数値を入力するか、履歴から選択します。例えば"1000"と入力してカーソルを少し動かすと実際の大きさの円が赤線で表示されます。
次に"円位置を指示してください"となりますので配置させたい場所をクリックします。コマンドが継続されていますので、円コマンドを中止したい場合は他のコマンドを選択します。

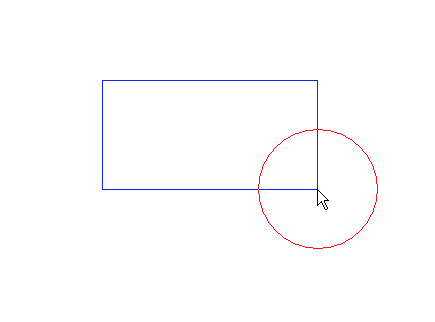

オブジェクトにスナップさせたい場合、例えば下図（青色の長方形）の右下に配置したい場合、青色長方形の右下付近を右クリックします。

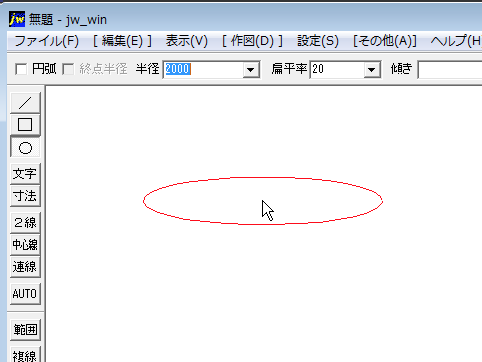

楕円の作成 作図ツールバーから"円"をクリックします。 例えば、半径"2000"と入力して扁平率に"20"を入力すると下図のようになります。扁平率は%を表しています。

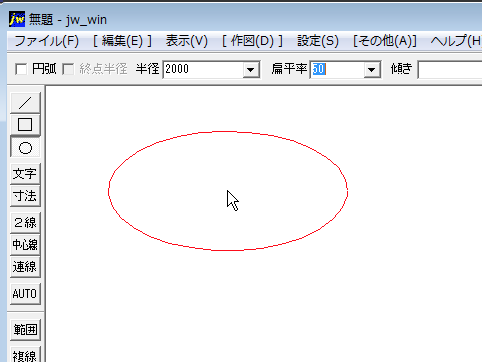

下図では半径"2000"扁平率"50"です。
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||
