円弧の作成
円弧を作成するにはコントロールバーの"円弧"にチェックを付けて、ツールバーから"円"をクリックします。 コントロールバー ツールバー

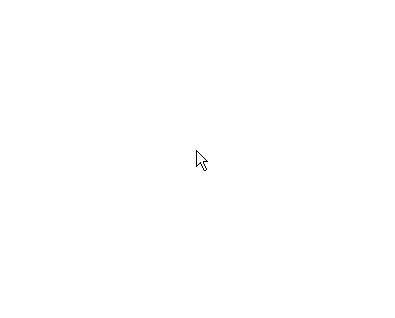

任意寸法の円弧 コントロールバーの"円弧"にチェックを付けて、ツールバーから"円"をクリックします。 "中心点を指示してください"となりますので、中心点となる任意の点①をクリックします。

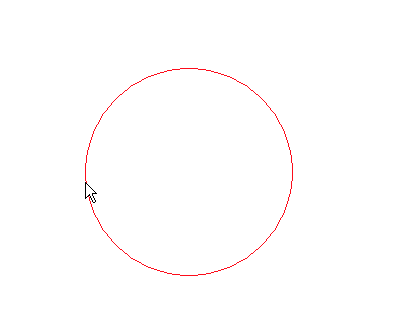

次に"円位置を指示してください"となりますので、そのまま外側方向にカーソルを移動させて、任意の点②をクリックします。②をクリックした場所から円弧が開始されます。

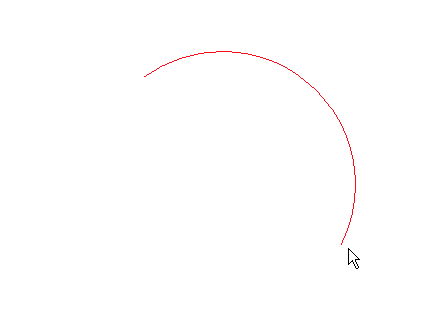

任意の長さまで円弧を作成していきます。作成される円弧は赤で表示されています。ここでは③の場所でクリックします。

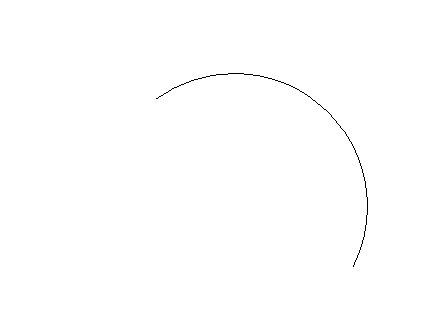

クリックした点までの長さで円弧が完成します。
半径を指定する場合 コントロールバーの"円弧"にチェックを付けて、ツールバーから"円"をクリックします。続けてコントロールバーの"寸法"に数値を入力するか、履歴から選択します。例えば"5000"と入力してカーソルを少し動かすと実際の大きさの円が赤線で表示されます。

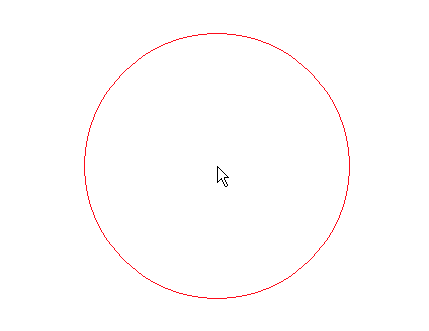

中心点となる任意の点①をクリックします。

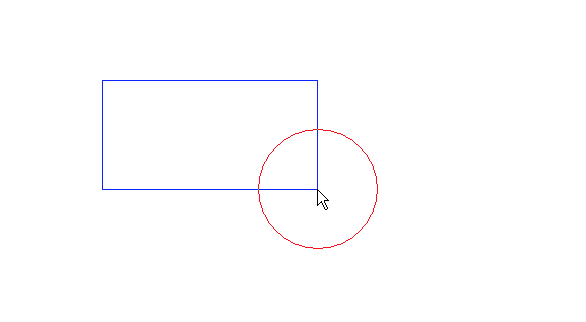

※オブジェクトにスナップさせたい場合、例えば下図（青色の長方形）の右下に配置したい場合、青色長方形の右下付近を右クリックします。

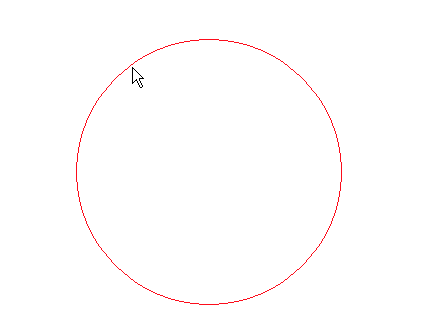

円弧の始点となる点②をクリックします。
円弧の終点となる点③をクリックします。

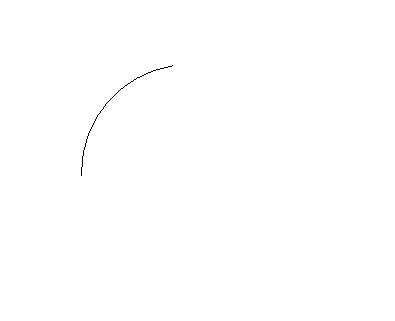

円弧が完成しました。
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||
