AutoCAD LT2010の使い方　　　（１）AutoCAD2010の画面構成

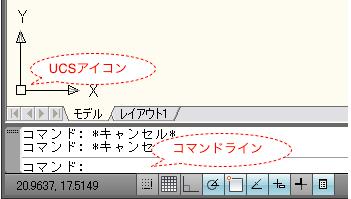

⑥UCSアイコン（ユーザ座標系）

UCSアイコンとは現在の座標系を表しています。

⑦コマンドライン

コマンドや数値などを入力する場所です。

ユーザー座標系(UCS)
　ＡｕｔｏＣＡＤ　ＬＴにはシステムで固定された「ワールド座標系（WCS）」と、ユーザーが自由に設定・変更可能な「ユーザー座標系（ＵＣＳ）」の2つの座標系があります。通常はワールド座標系を使用していますが、必要な場合はユーザーが複数のＵＣＳを定義し、名前を付けて保存するといつでも呼び出すことができます。ＵＣＳはＷＣＳを基準に定義し、ＵＣＳ管理コマンドで、新しい座標系の登録ができます。現在のUCSは、ＷＣＳまたはユーザー定義し、呼び出したＵＣＳの事を指し、座標入力には、現在のＵＣＳが使用されます。ＵＣＳを回転すると、ドラフターアームを回転させたときと同じように、３Ｄビューや回転したビューで点を指定するのに役立ちます。また、スナップ、グリッド、直交の各モードも新しいＵＣＳにあわせて回転します。ＵＣＳ管理コマンドの「直前（Ｐ）」オプションを使用すると、現在のセッションで以前に使用した座標系を最大10個まで呼び出すことができます。定義したＵＣＳに名前を付けておくと、その後再び使用する場合に呼び出すことができます。この名前をつけたＵＣＳが不要になった場合は削除できます。またＷＣＳに一致するＵＣＳを呼び出すこともできます。

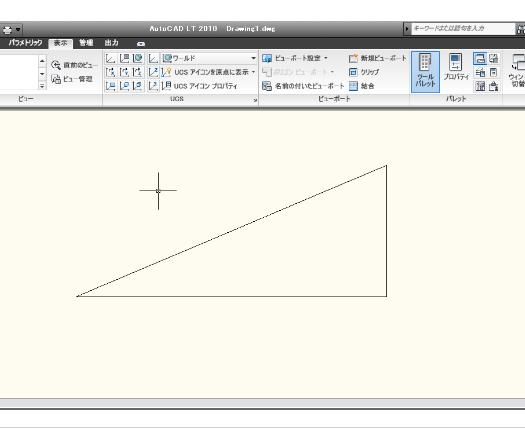

　実際に操作してみます。例として下図ような三角形の図面があるとします。

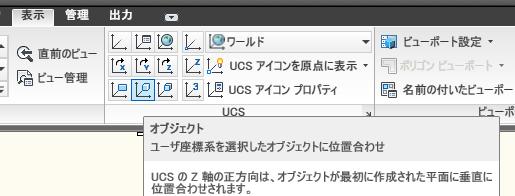

ここでリボンの｢表示｣から｢オブジェクト｣をクリックします。

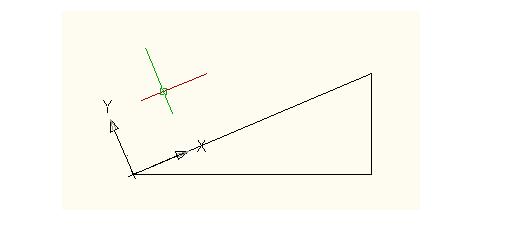

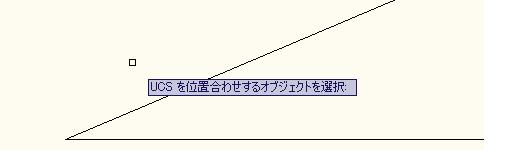

「ＵＣＳを位置合わせするオブジェクト選択」と表示されるので、三角形（左側角付近）の斜辺部分をクリックする。ＵＣＳアイコンが斜辺と同じ角度に傾きます。ＵＣＳオブジェクトで作成されるＵＣＳ座標系は、線分の選択した部分に近い端点を原点とし、もう一方の端点をＸ軸の正の方向とする座標系になります。新しいＵＣＳ座標系が作られると、カーソルとＵＣＳアイコンが座標系に合わせた計上に変化し、直交モードやスナップ、グリッドも一緒に変化します。

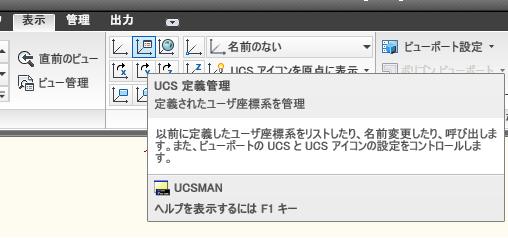

　ＵＣＳに名前をつけて保存します。リボン｢表示｣の「ＵＣＳ定義管理」ボタンをクリックします。

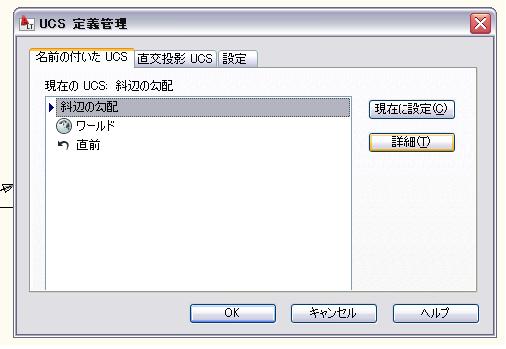

ＵＣＳ座標名「Unnamed」の表示をクリックして、仮に「斜辺の勾配」に名前を変更します。ＯＫでダイアログを閉じます。三角形の斜辺の角度に合わせたＵＣＳが保存されます。

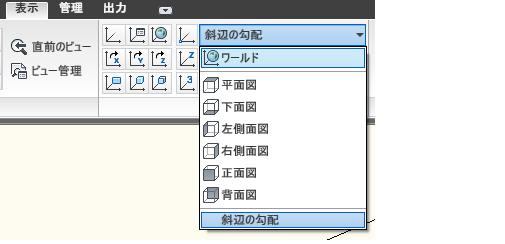

元に戻す場合は下図のようにワールドを選択してカーソルを画面内にいれてエンターを押すと前回の座標にもどります。
