LT2016インタフェース ⑦コマンドウィンドウ



AutoCADの実行命令"コマンド"を入力する場所です。リボンなどを選択した場合もコマンドが入力したことになります。

ScreenSnapz185



コマンドとは

コマンドとは、プログラムに実行内容を指示する命令のことです。コマンドを開始するには、次のような方法があります。



・リボン、ツールバー、またはメニューから選択する。

・ダイナミック入力ツールチップに、コマンドを入力する。

・コマンド ウィンドウにコマンドを入力する。

・ツール パレットから、カスタム コマンドをドラッグする。






コマンドウィンドウの形状



①浮動ウィンドウ

ScreenSnapz186

②ドッキングされた状態 (LT 2016の場合 こちらが初期設定となります。)

ScreenSnapz187

ドッキングの方法

移動ハンドル(2 行のドット)をクリックし、コマンド ウィンドウをアプリケーション ウィンドウの上端または下端までドラッグします。コマンド ウィンドウが AutoCAD ウィンドウと同じ幅になったらマウス ボタンを放します。

ScreenSnapz188




コマンドの表示行数を変更する(浮遊ウィンドウの場合)

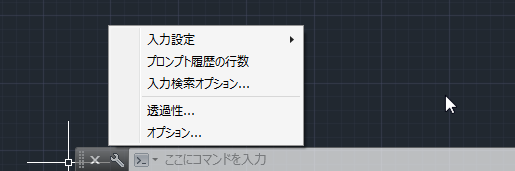

1. コマンド ウィンドウで、[コマンド ライン設定のカスタマイズ]ボタンをクリックし、[プロンプト履歴の行数]を選択します。

ScreenSnapz189

2. コマンド プロンプトに対して、表示する行数を入力します(0 ~ 10)。




コマンド ウィンドウの透明度を設定する(浮遊ウィンドウの場合)

1. コマンド ウィンドウで、[コマンドライン設定のカスタマイズ]ボタンをクリックし、[透過性]を選択します。

ScreenSnapz189a

2. [透過性]ダイアログ ボックスで、コマンド ウィンドウの透明化の度合いを低くするにはスライダを左に動かし、透明化の度合いを高くするには右に動かします。 完全に不透明にすることも、完全に透明にすることもできます。

3. コマンド ウィンドウのみで透明化を無効にするには、[コマンドライン ウインドウで全ての透明化を無効にする]を選択します。




プロンプト表示に使用される色を修正する

コマンド ラインの背景色と文字、一時的なプロンプト履歴、拡張のプロンプト履歴を修正します。

1. アプリケーション メニュー [オプション]を選択します。

2. [オプション]ダイアログ ボックスの[表示]タブで、[色]ボタンをクリックします。

3. [作図ウィンドウの色]ダイアログ ボックスの[コンテキスト]で、[コマンド ライン]を選択します。

4. [インタフェース要素]領域でオプションを選択します。

5. [色]領域で使用する色を選択します。






コマンド入力の補助機能



オートコンプリート:
コマンドまたはシステム変数の名前を入力し始めると、候補の名前が完成します。

例えば"CI"と2文字入力した場合、下図の様にCIRCLEが完成しています。

ScreenSnapz117

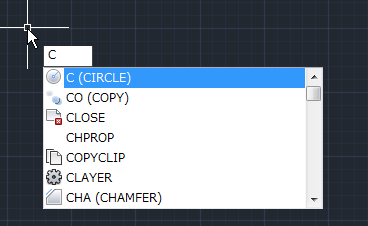

入力候補のリスト:
入力した文字に一致するコマンドまたはシステム変数のリストが表示されます。

例えば下図はコマンドに"C"を入力した場合の"入力候補のリスト"の状態です。

ScreenSnapz116

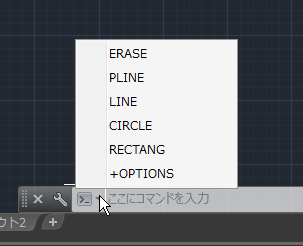

コマンドの循環:
上矢印キーを押すと、現在のセッションで既に使用されたコマンドを循環します。コマンドラインの左端にある矢印ボタンをクリックしても、このリストが表示されます。

ScreenSnapz118




コマンドのオプション

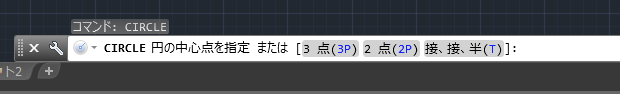

コマンド ラインにコマンドを入力すると、一連のオプションまたはダイアログ ボックスが表示されます。たとえば、コマンド プロンプトに対して circle と入力すると、次のプロンプトが表示されます。

ScreenSnapz115

円の中心点を指定 または [3点(3P)/2点(2P)/接、接、半(T)]:



中心点を指定するには、X,Y 座標値を入力するか、ポインティング デバイスを使用して画面上で点をクリックします。

別のオプションを選択するには、括弧で囲まれている大文字を入力します。入力するときは、大文字でも小文字でもかまいません。たとえば、[3 点(3P)]オプションを選択するには、3p と入力します。
