	AutoCAD共通マニュアル / AutoCADの基本　　　 　CADの命令

【CADの命令】　2015/09/13　ダイナミック入力について追加・修正

CADの命令とは

AutoCAD において、長方形や円などの作図ツールや、オプションの表示などのCADコマンド実行の方法には様々な方法があり、リボン・ツールバー・メニュー・コマンド入力から命令できるようになっています。

リボンによる命令

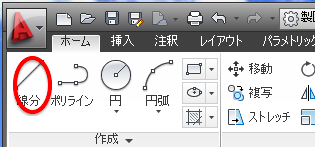

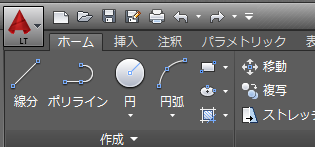

リボンから命令を実行します。例えば直線を作図したい場合"リボン"の"ホーム"タブ→"作成"パネルから"線分"を選択します。

LT2013　　　　　　　　　　　　　　　　　　　　　LT2015
　

ツールバーによる命令

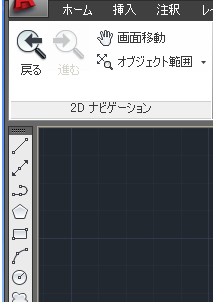

ツールバーから作図コマンドを実行します。例えば直線を作図したい場合"ツールバー"の"線分"を選択します。

LT2004　　　　　　　　　　　　　LT2013（初期設定では非表示）
　

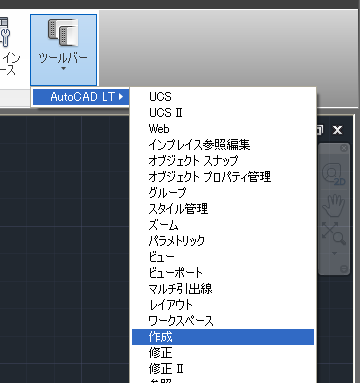

AutoCAD LT2009以降のツールバー表示方法は"表示"タブ の "ユーザーインタフェース"パネルから "ツールバー"をクリックし、AutoCADの"作成"ツールバーを指定します。

クイックアクセスツールバーのワークスペースで、ツールバー表示（クラシック画面）に切り替えることもできます。

※LT2015でクラシック表示にするにはこちらを参考にしてください。

メニューバーによる命令

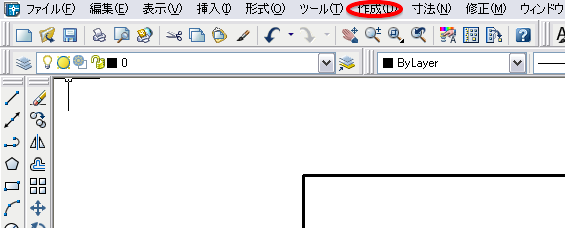

メニューバーから作図コマンド等を実行します。例えば直線を作図したい場合"メニューバー"の"作成"から"線分"を選択します。

LT2004のメニューバー

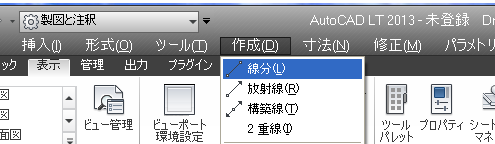

LT2013のメニューバー（LT 2009以降のインタフェースは初期設定で非表示）

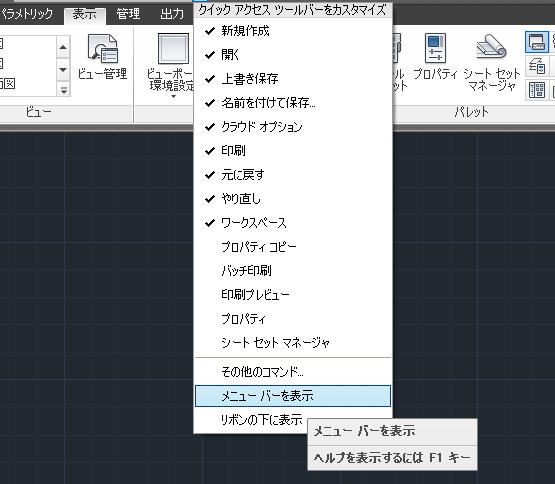

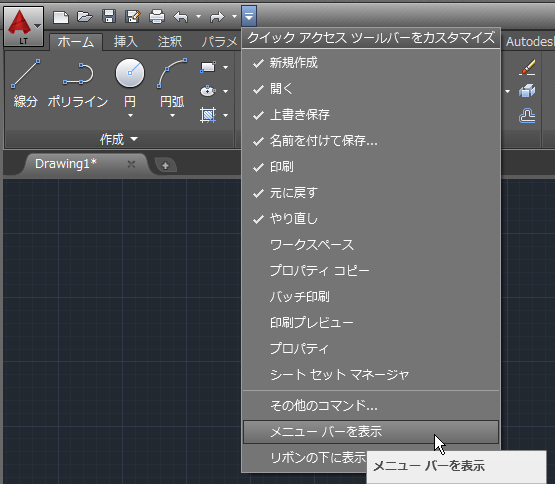

メニューバーを表示させるにはクイックアクセスツールバーから"メニューバーを表示"を選択します。

LT 2013

LT2015

コマンド入力による命令

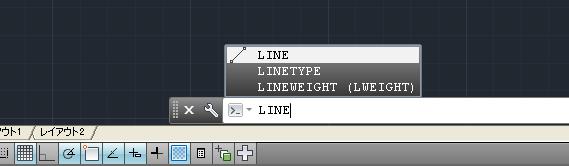

コマンド入力とは指示する命令を、文字を入力して実行することです。例えば直線を作図したい場合コマンドウィンドウに"LINE"と入力します。（または短縮コマンド"L"）

LT2013

コマンドを入力するには

• コマンド ウィンドウにコマンド名（またはエイリアス）を入力し、[Enter]または[Spacebar]を押します。
• コマンドのオートコンプリートがオンの場合は、コマンドの入力を開始します。コマンド テキスト領域に適切なコマンドが表示されたら、[Enter]を押します。

コマンドのプロンプトとオプションに応答するには

• プロンプトに応答するには、値を入力するか、図面内の位置をクリックします。
• オプションを指定するには、プロンプト リストの強調表示された大文字を入力し、[Enter]を押します。
• プロンプトのオプションを選択するには、実際にプロンプトのオプションをクリックします。

最近使用したコマンドを繰り返し使用するには

• コマンド ライン内でクリックし、上矢印キーまたは下矢印キーを押して、以前に入力したコマンドに切り替えます。
• コマンド テキスト ボックスの左の下向き矢印をクリックします。
• コマンド ラインを右クリックし、[最近使用したコマンド]を選択します。
• 作図領域を右クリックし、[最近の入力]リストからコマンドを選択します。

直前のコマンドを使用するには

• コマンドが完了した後にコマンド プロンプト テキスト ボックスにカーソルを置き、[Enter]または[Spacebar]を押します。
• 任意の場所を右クリックするとメニューが表示され一番上に直前のコマンドが表示されます。(この動作は、[オプション]ダイアログ ボックスの[基本設定]タブで設定します)。

ダイナミック入力について

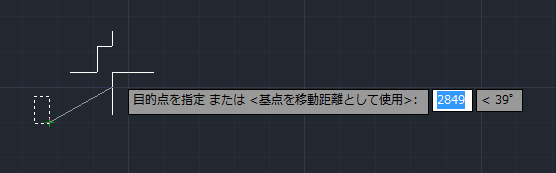

ダイナミック入力とはコマンドウィンドウに入力しなくても、作図領域に直接コマンドを入力できる機能です。コマンドだけでは無く寸法や座標等も入力できます。入力ボックスの切替は"TABキー"で行います。（循環します。）AutoCAD LT2006から実装されたようです。

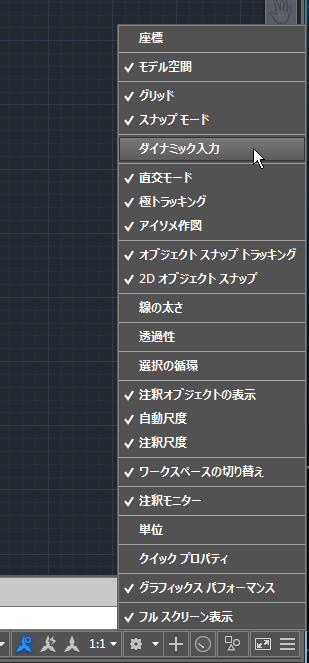

LT2015の初期設定ではダイナミック入力がONの状態で非表示になっています。表示させるにはメニューからダイナミック入力にチェックを付けます。

LT2015のインタフェース
　

ダイナミック入力を有効にさせるにはステータスバーのダイナミック入力をクリックするか、ファンクションキーのF12を押すことによってON・OFFの切り替えが出来るようになっています。

LT2013

座標値の入力はダイナミック入力がONの場合、相対座標が基準となります。絶対座標にしたい場合は数値の前に"#"を付ける必要があります。

ダイナミック入力の設定

ステータスバーのダイナミック入力のアイコンを右クリックして設定を選択します。

LT2013　　　　　　　　　　　　　　　　　　LT2015
　　

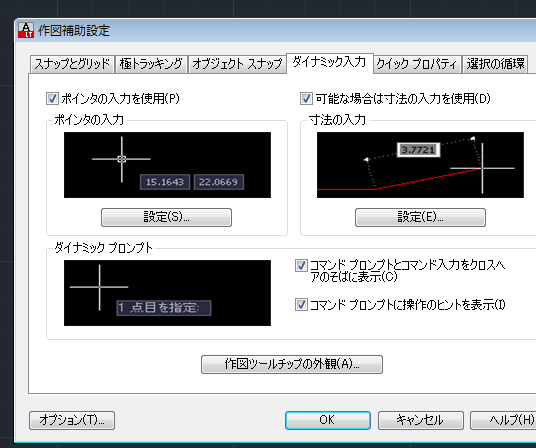

設定ダイアログボックスが表示されます。

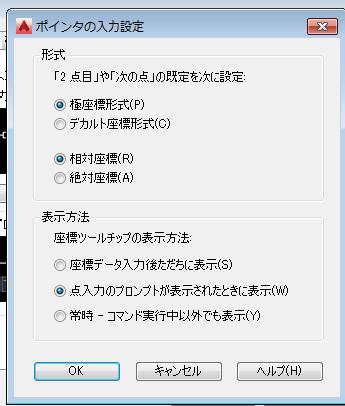

ポインタの入力設定：

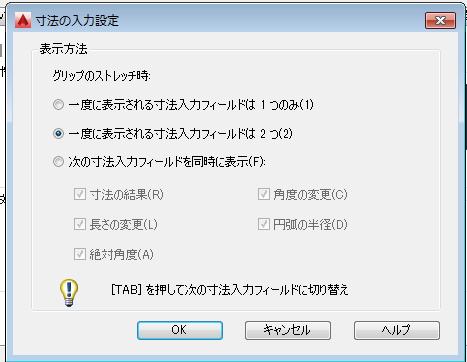

寸法の入力設定：

ダイナミックプロンプトの設定：

ダイナミック入力欄の表示スタイルを変更できます。

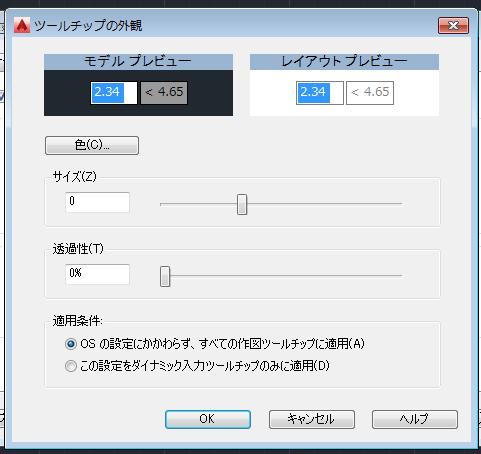

作図ツールチップの外観：

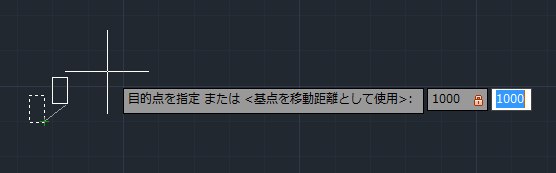

寸法の入力

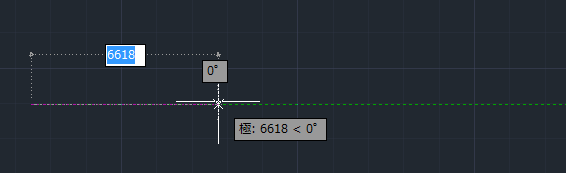

極座標の入力（距離と角度）

入力方法　距離　<　 角度（度=d　分='　秒="）

デカルト座標の入力（XとY）

入力方法　Xの値　コンマ　Yの値　

コマンドウィンドウとダイナミック入力の関係

ダイナミック入力は、コマンド ウィンドウに代わるものとして作られていません。あくまでもコマンド入力の簡略化の為です。コマンド ウィンドウを非表示にして図面の表示領域を拡大することはできますが、操作によってはコマンド ウィンドウを表示しなければならない場合もあります。必要に応じて、コマンド プロンプトやエラー メッセージの表示/非表示を切り替えるには、[F2]を押します。または、コマンド ウィンドウをドッキング解除し、[自動的に隠す]を使用して、ウィンドウの表示/非表示を自動的に切り替えることもできます。
