【極トラッキング】
極トラッキングとは 例えば30°方向に線を作図したい場合、極トラッキングを有効にして、設定にて30°を指定するだけで基準線が表示され30°の線が簡単に作成できます。
LT 2013 LT 2015

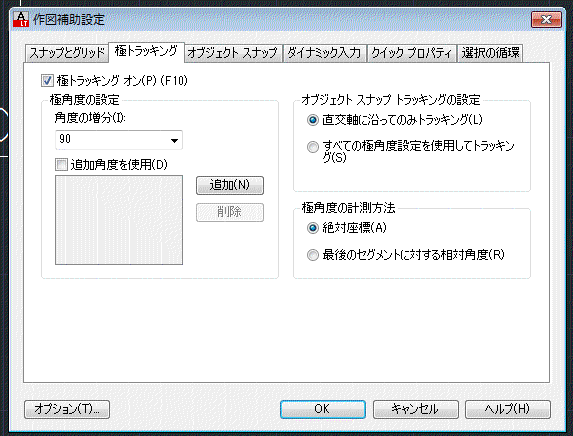

下図はLT2015の初期設定の極トラッキングの状況です。一番上の"90"にチェックが付いていますので、90°毎に基準線が表示されます。

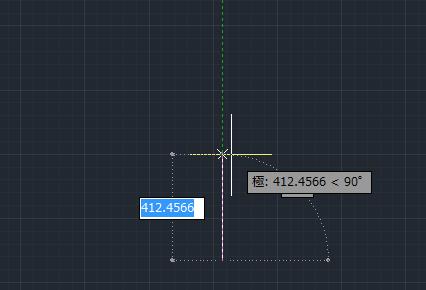

極トラッキングにより角度の位置を合わせた状態で距離を入力することで必要な角度及び距離の線分等を作図することができます。※Polar Snapを利用してもいいと思います。グリッド・スナップ

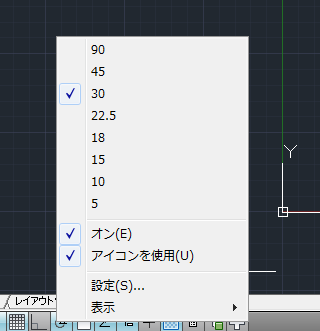

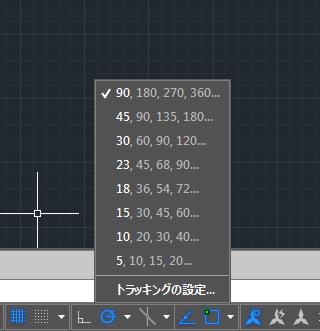

極トラッキングの設定 ステータスバーの極トラッキングを右クリックして表示される角度にチェックすることで簡単に設定できます。 LT 2013 LT2015

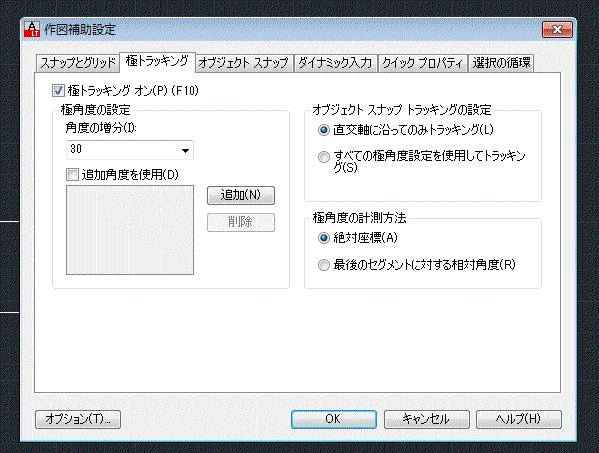

また任意の角度を作成するには、ステータスバーの極トラッキングを右クリックして表示されるメニューから設定（トラッキングの設定）を選択します。次にタブの中から"極トラッキング"を選択します。極角度を追加することで任意角度でも使用できます。
極角度の計測方法
絶対座標 角度の指定は常に画面に対して水平（垂直）を基準に計測されます。
最後のセグメントに対する相対角度 最後に作図した線を基準として計測されます。
