AutoCAD LT 2016 使い方 (3)LT2016 インタフェース ≫ クイックアクセスツールバー

(3)AutoCAD LT2016 インタフェース

①アプリケーションメニュー

②クイックアクセスツールバー

③リボン

④情報センター

⑤作図領域

⑥UCSアイコン

⑦コマンドウィンドウ

⑧アプリケーションステータスバー

⑨ナビゲーションバー

⑩ファイルタブ・モデルタブ



LT2016インタフェース ②クイックアクセスツールバー



クイック アクセス ツールバーは、アプリケーション ウィンドウの最上部(リボンの上側)にあります。このツールバーから、定義済みのコマンドに直接アクセスできます。

ScreenSnapz078



ワークスペースはAutoCAD(LT)2015から初期設定で非表示となっています。表示させるにはカスタマイズでチェックを付けます。

ScreenSnapz077 ScreenSnapz079



また2015バージョンからクラシック表示はなくなっていますが、同じような構成を作成することができます。

LT2015によるクラシック表示方法はこちら。クラシック表示の作成方法




クイック アクセス ツールバーの説明

 ScreenSnapz143a


  1. クイック新規作成

  2. 開く

  3. 上書き保存

  4. 名前を付けて保存

  5. 印刷

  6. 元に戻す(横の▼ボタンで履歴が選択できます。)
    item9 item4a1

  7. やり直す
    item10

  8. クイックアクセスツールバーのカスタマイズ

    クイック アクセス ツールバーのカスタマイズは、リボン パネルやツールバーのカスタマイズに似ています。コマンドやコントロールを追加、削除、位置変更し、ユーザ インタフェース要素を自分の作業に合わせることができます。ドロップダウンや区切りを追加し、関連するコマンドをグループ化したり、編成することもできます。
    • [ユーザ インタフースをカスタマイズ] (CUI)エディタの[<ファイル名> 内のカスタマイズ]ペインでクイック アクセス ツールバーを作成し、[ワークスペースの内容]ペインでクイック アクセス ツールバーをワークスペースに追加する。

    • リボンからクイック アクセス ツールバーに直接コマンドを追加したり、[ユーザ インタフェースをカスタマイズ] (CUI)エディタが表示されているときに追加する。[ユーザ インタフェースをカスタマイズ] (CUI)エディタが表示されているとき、または表示されていないときに、クイック アクセス ツールバーからコマンドを除去することもできます。

      ScreenSnapz144




コマンドを追加する方法

クイック アクセス ツールバーを右クリックします。

ScreenSnapz080

[クイック アクセス ツールバーをカスタマイズ]を選択します。

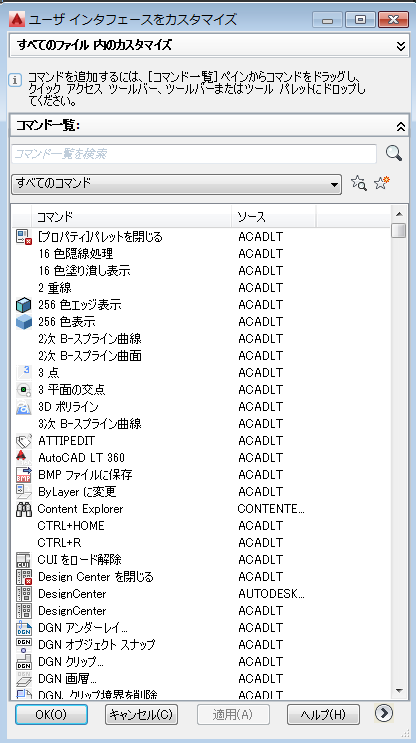

[ユーザ インタフェースをカスタマイズ]エディタで、[コマンド一覧]のコマンドをクイック アクセス ツールバーに表示する位置にドラッグします。

ScreenSnapz081

例えばメニューから"デザインセンター"をドラッグすると下図のようにできます。

ScreenSnapz148  ScreenSnapz149

複数のコマンドをドラッグする場合は、[Ctrl]を押したままコマンドを選択します。

[OK]をクリックします。






コマンドを除去する方法

クイック アクセス ツールバーから除去するコマンドを右クリックします。

ScreenSnapz150

[クイック アクセス ツールバーから除去]を選択します。
