AutoCAD LT 2018 使い方 (3)LT2018 インタフェース ≫ アプリケーションメニュー

(3)AutoCAD LT2018 インタフェース

1.アプリケーションメニュー

2.クイックアクセスツールバー

3.リボン

4.情報センター

5.作図領域

6.UCSアイコン

7.コマンドウィンドウ

8.アプリケーションステータスバー

9.ナビゲーションバー

10.ファイルタブ・モデルタブ



LT2018インタフェース



 1.アプリケーションメニュー



アプリケーション ウィンドウの左上コーナーのアプリケーション ボタンをクリックすると表示される Windows ベースのメニュー。アプリケーション メニューには、ファイルを作成、保存、パブリッシュするための一般的なツールが配置されています。



  • ファイルを作成、開く、保存する。
  • ファイルを監査、修復、名前削除する。
  • ファイルを印刷、パブリッシュする。
  • [オプション]ダイアログ ボックスにアクセスする。
  • アプリケーションを閉じる。

ScreenSnapz1

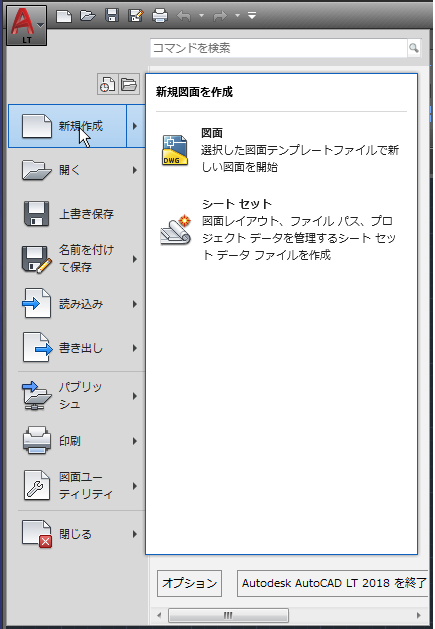

1.新規作成

ScreenSnapz2

図面

図面はすべて、既定の図面テンプレート ファイルまたはユーザが作成したカスタム図面テンプレート ファイルのいずれかから作成を開始します。図面テンプレート ファイルには、既定の設定、スタイル、その他のデータが格納されています。



AutoCAD を起動すると、[タブを新規作成]が表示されます。このタブでは、指定したテンプレート ファイルに基づいて新しい図面ファイルをすばやく開始したり、テンプレート リストから別のテンプレート ファイルを選択して新しい図面を開始することができます。



シートセット

[[シート セット マネージャ]を使用して、複数の図面を「シート セット」 として管理できます。

「シート」 は、図面ファイルから選択されたレイアウトです。任意の図面のレイアウトを番号付けされたシートとして、シート セットに読み込むことができます。

「シート セット」 とは、複数の図面ファイルからシートを抜き出し、1 つにまとめて整理し、名前を付けたものです。シート セットは、1 つのパッケージとしてまとめて管理、送信、パブリッシュ、アーカイブすることができます。

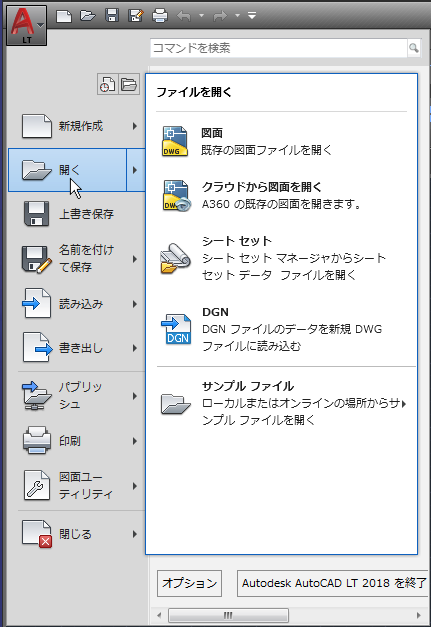

2.開く

ScreenSnapz3

クラウドから図面を開く

Autodesk 360 は、1 セットのセキュアなオンライン サーバです。Autodesk 360 を使用して、図面やその他のドキュメントを保存、取得、編成、共有することができます。

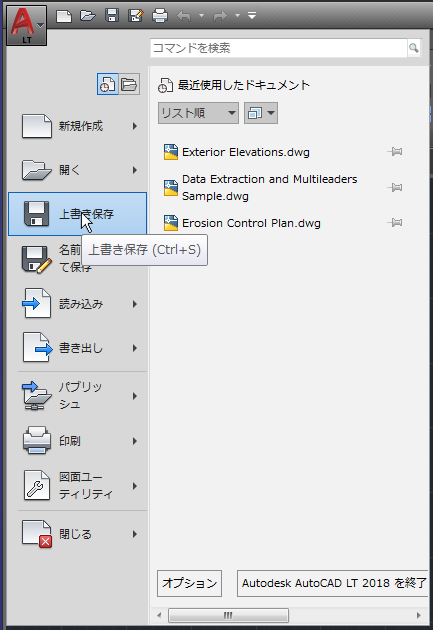

3.上書き保存

ScreenSnapz4

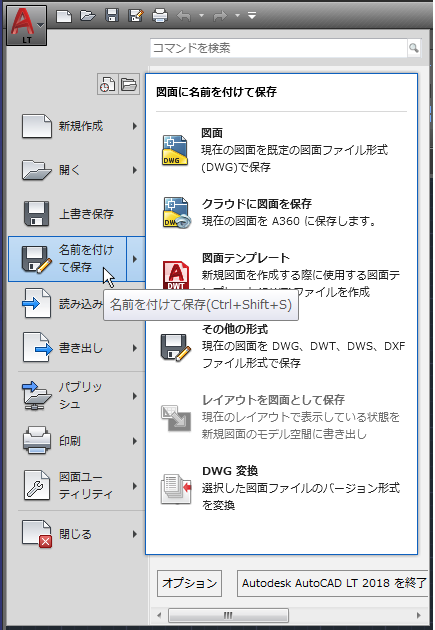

4.名前を付けて保存

ScreenSnapz5

図面テンプレート

図面テンプレート ファイルにはファイル拡張子 .dwt が使用され、図面のスタイル、設定、レイアウト(タイトル ブロックも含む)が指定されています。既定のテンプレートがサンプルとして用意されています。

多くの場合、CAD マネージャが図面テンプレート ファイルを作成、保持、配付することによって、組織全体で規格やスタイルが統一されるようにします。次のような設定が指定されています。

計測単位と計測スタイル(UNITS[単位管理]コマンド)

作図補助単位(DSETTINGS[作図補助設定]コマンド)

画層と画層のプロパティ(LAYER[画層管理]コマンド)

線種尺度(LTSCALE[線種尺度]コマンド)

寸法スタイル(DIMSTYLE[寸法スタイル管理]コマンド)

文字スタイル(STYLE[文字スタイル管理]コマンド)

レイアウトのビューポートと尺度(LAYOUT[レイアウト]コマンド)

印刷とパブリッシュの設定(PAGESETUP[ページ設定]コマンド)

これらの設定を図面テンプレート ファイルに保存すると、何も設定せずに、すばやく作図を開始できます。

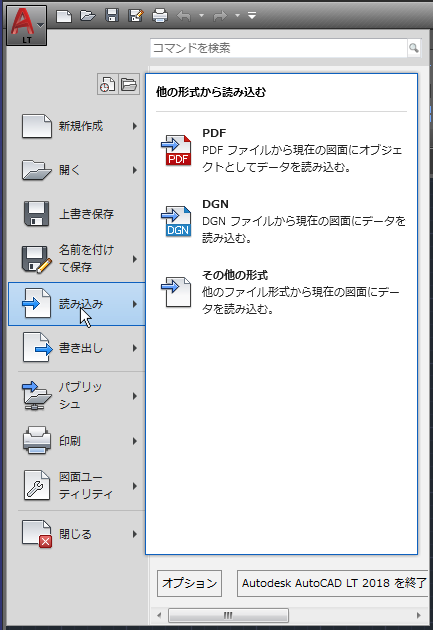

5.読み込み

PDFなど他の形式から読み込むことができます。

ScreenSnapz6

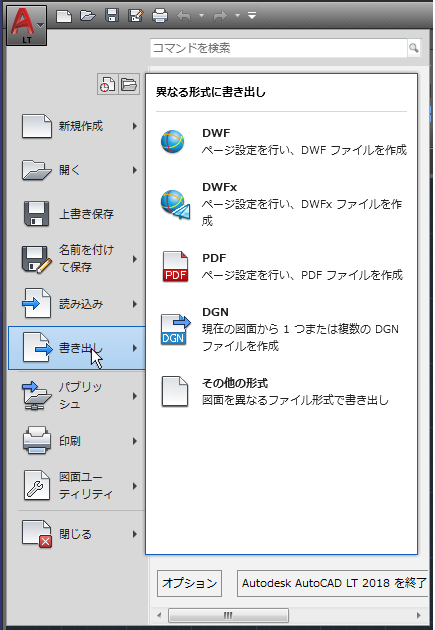

6.書き出し

DWF、PDFなど違う形式に書き出すことができます。

ScreenSnapz058

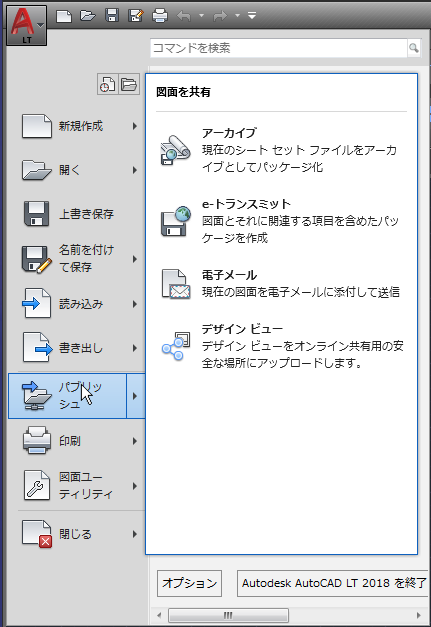

7.パブリッシュ

電子ファイルに関係した項目。

ScreenSnapz059

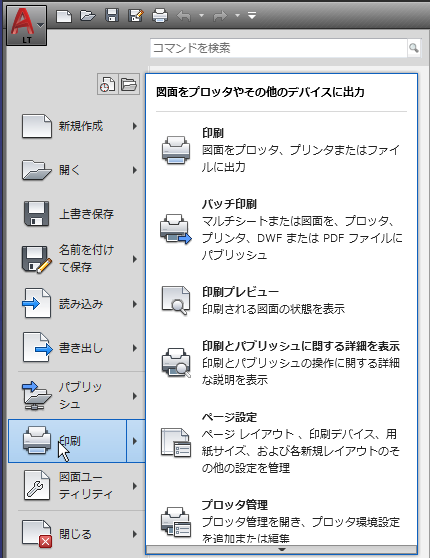

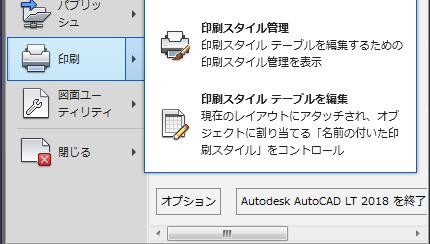

8.印刷

ScreenSnapz060ScreenSnapz061

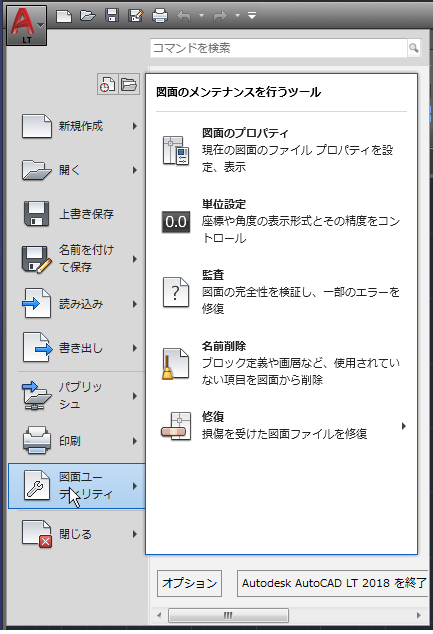

9.図面ユーティリティ

ScreenSnapz062

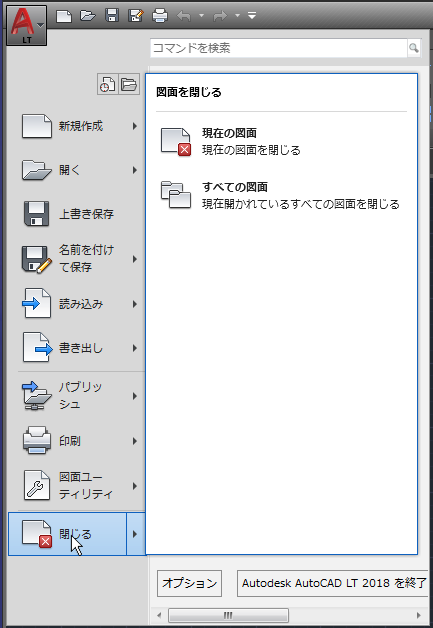

10.閉じる

ScreenSnapz063

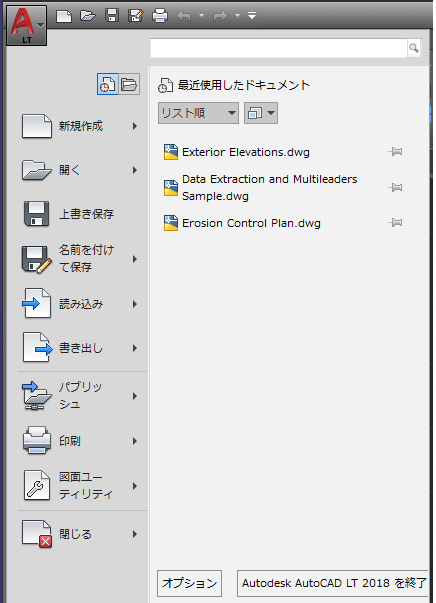

11.最近使用したドキュメント / 開いているドキュメント

最近使用したドキュメント       開いているドキュメント

ScreenSnapz064  ScreenSnapz065



ScreenSnapz066  ScreenSnapz067

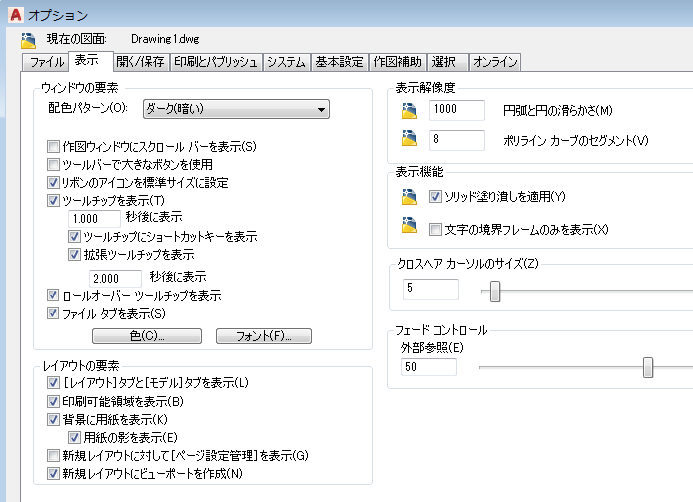

12.オプション

関連項目:はじめて使うAutoCAD LT オプション設定

ScreenSnapz068

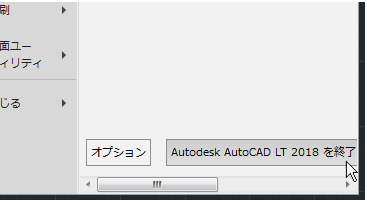

13.AutoCADの終了

ScreenSnapz069
