3-3.クイックツールバー



クイック アクセス ツールバーは、アプリケーション ウィンドウの最上部(リボンの上側)にあります。このツールバーから、定義済みのコマンドに直接アクセスできます。

item5

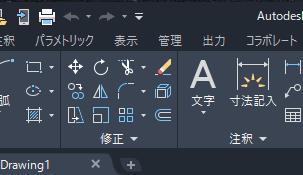

ワークスペースはAutoCAD(LT)2015から初期設定で非表示となっています。表示させるにはカスタマイズでチェックを付けます。

item6

ワークスペース非表示             ワークスペース表示

ScreenSnapz1  ScreenSnapz133



また2015バージョンからクラシック表示はなくなっていますが、同じような構成を作成することができます。

LT2015によるクラシック表示方法はこちら。クラシック表示の作成方法




クイック アクセス ツールバーの説明

 ScreenSnapz136


1.クイック新規作成


2.開く


3.上書き保存


4.名前を付けて保存


5.WEBおよびモバイルから開く


オンラインの Autodesk Web & Mobile Account から図面ファイルを開きます。

[AutoCAD の Web およびモバイル クラウド ファイルから開く]ダイアログ ボックスが表示されます。このコマンドは、既定の場所がオンラインの Autodesk Web and Mobile Account に設定されていることを除けば、OPEN[開く]コマンドと似ています。



図面ファイルを Web、モバイル、その他のデスクトップ コンピュータで開き、保存を実行すると、その図面ファイルは DWG バージョンを保持します。

開く図面にマクロが含まれている場合、AutoCAD マクロ ウイルス保護ダイアログ ボックスが表示されます。(AutoCAD LT には該当しません。)

Web & Mobile Account からファイルを開くのと対で使用するコマンドは、SAVETOWEBMOBILE[Web およびモバイルに保存]です。



6.WEBおよびモバイルに保存



デスクトップ、Web、モバイルなど、任意のデバイス上で、インターネット アクセスを使用して、世界のどこからでも Autodesk Web & Mobile Account の図面を開いたり、保存したりできます。

AutoCAD ベースの製品をサブスクライブ(購入)すると、新しいコマンド[Web およびモバイルに保存]および[Web およびモバイルから開く]を使用して図面ファイルにアクセスすることができます。

プロンプトに従ってアプリをインストールすると、現場でタブレットを使用したり、離れた場所でデスクトップ コンピュータを使用するなど、インターネットに接続された任意のデバイスで図面にアクセスして、表示および編集できるようになります。

これらのコマンドのいずれかを初めて使用したときに、Save to Web & Mobile プラグイン アプリケーションをインストールするように求めるプロンプトが表示されます。

アップロードした図面にリモート アクセスするには、次のように操作します。

タブレットまたはリモート コンピュータで、Web ブラウザを使用して Autodesk Account にログインします。

モバイル デバイスで、アプリ ストアから AutoCAD アプリをインストールします。アプリを起動し、最初に Autodesk Account にログ インします。

[AutoCAD の Web およびモバイル クラウド ファイルに保存]ダイアログ ボックスが表示されます。このコマンドは、既定の場所がオンラインの Autodesk Web and Mobile Account に設定されていることを除けば、SAVEAS[名前を付けて保存]コマンドと似ています。

図面ファイルを Web、モバイル、その他のデスクトップ コンピュータで開き、保存を実行すると、その図面ファイルは DWG バージョンを保持します。

Web & Mobile Account にファイルを保存するのと対で使用するコマンドは、OPENFROMWEBMOBILE[Web およびモバイルから開く]です。




7.印刷


8.元に戻す(横の▼ボタンで履歴が選択できます。)
item9 item4a1


9.やり直す
item10


10.クイックアクセスツールバーのカスタマイズ

クイック アクセス ツールバーのカスタマイズは、リボン パネルやツールバーのカスタマイズに似ています。コマンドやコントロールを追加、削除、位置変更し、ユーザ インタフェース要素を自分の作業に合わせることができます。ドロップダウンや区切りを追加し、関連するコマンドをグループ化したり、編成することもできます。
  • [ユーザ インタフースをカスタマイズ] (CUI)エディタの[<ファイル名> 内のカスタマイズ]ペインでクイック アクセス ツールバーを作成し、[ワークスペースの内容]ペインでクイック アクセス ツールバーをワークスペースに追加する。

  • リボンからクイック アクセス ツールバーに直接コマンドを追加したり、[ユーザ インタフェースをカスタマイズ] (CUI)エディタが表示されているときに追加する。[ユーザ インタフェースをカスタマイズ] (CUI)エディタが表示されているとき、または表示されていないときに、クイック アクセス ツールバーからコマンドを除去することもできます。

    ScreenSnapz092




コマンドを追加する方法

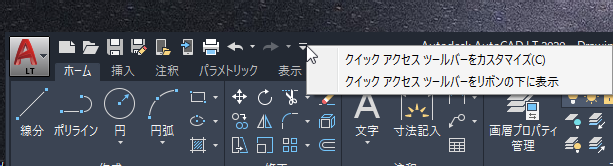

クイック アクセス ツールバーを右クリックします。

ScreenSnapz137

[クイック アクセス ツールバーをカスタマイズ]を選択します。

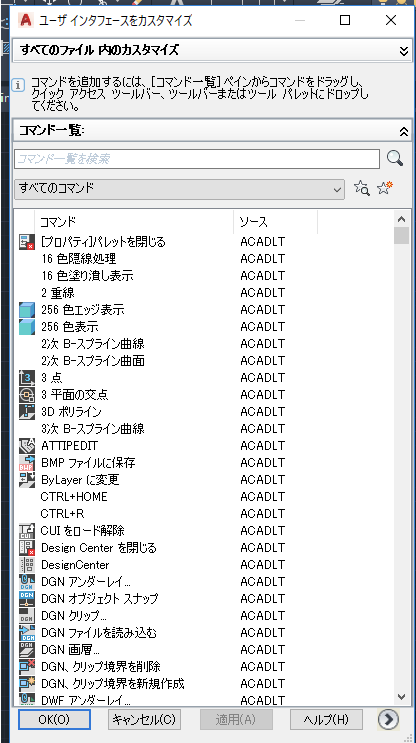

[ユーザ インタフェースをカスタマイズ]エディタで、[コマンド一覧]のコマンドをクイック アクセス ツールバーに表示する位置にドラッグします。

ScreenSnapz138

例えばメニューから"デザインセンター"をドラッグすると下図のようにできます。

ScreenSnapz067  ScreenSnapz065

複数のコマンドをドラッグする場合は、[Ctrl]を押したままコマンドを選択します。

[OK]をクリックします。






コマンドを除去する方法

クイック アクセス ツールバーから除去するコマンドを右クリックします。

ScreenSnapz068

[クイック アクセス ツールバーから除去]を選択します。
