3-6.作図領域



最初に表示されている場所は、基本的にモデル空間の作図場所となります。線分、円・円弧、長方形などのオブジェクトまた文字や寸法などの注釈オブジェクトを作成します。

ScreenSnapz157




作図領域の大きさ

最初にAutoCADを起動したときの作図領域の大きさ(コンピュータディスプレイに表示されている大きさ)は個人個人の使用している環境により変わってくると思いますが、当環境 ノートPCの場合だと 横が約4729(mm)縦が約2764(mm)程度になっています。(4桁の小数点が表示されています。)単位がmmで設定してあれば横4.7m、縦2.8mの大きさになります。画面拡大、縮小で自由に調整できます。

ScreenSnapz158 座標で右上を確認した状態




図面範囲

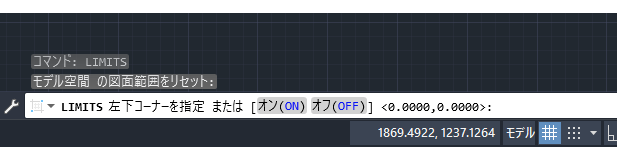

AutoCADでは図面範囲というものが存在します。コマンドラインから"limits"を入力し、左下コーナーと右上コーナーを設定します。(座標値を入力)

図面全体ズームを使用した場合、この設定した範囲が表示されることになります。図面範囲が設定されていなくてオブジェクトが作成されている場合はオブジェクト全体が表示されます。

作図領域の大きさは無限ですが、図面範囲を設定することでグリッドの表示範囲を制限し、点の位置のクリック範囲または入力範囲を制限できる非表示の矩形境界を作図領域に設定できます。



LT 2020の初期設定の図面範囲は(0,0)となっているようです。図面範囲のオンオフもできます。

ScreenSnapz159




スナップとグリッド

矩形状のグリッドを表示し、これにスナップすることで、短時間で効率よく作図することができます。 グリッドは間隔、角度、配列を変更することもできます。

ScreenSnapz160

ScreenSnapz161




グリッドとは

グリッド範囲として指定した領域全体に表示されるドットまたは線による矩形状のパターンです。グリッドを使用すると、図面の下に方眼紙を置いたときと同じような効果が得られます。グリッドは、オブジェクトの位置合わせと、オブジェクト間の距離を視覚的に確認する場合に役立ちます。グリッドは印刷されません。

下図は見やすくするために背景色を白色に変更しています。

ScreenSnapz178

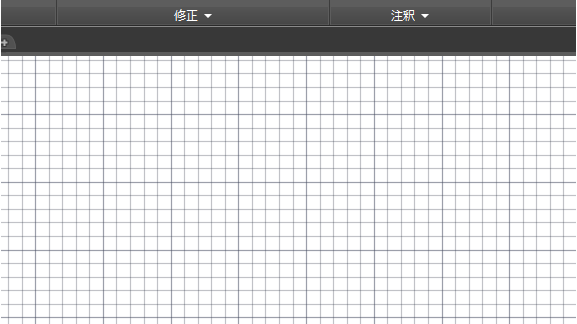

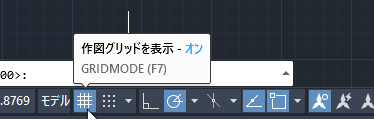

グリッド ON

ScreenSnapz162

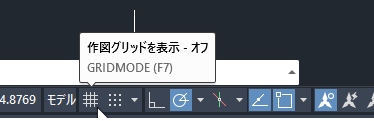

グリッド OFF

ScreenSnapz163




スナップとは

スナップ モードを使用すると、クロスヘア カーソルは常に指定した間隔に移動します。スナップ モードをオンに設定すると、カーソルが、見えないグリッドに吸着、すなわち「スナップ」するように見えます。スナップは、矢印キーまたはポインティング デバイスを使用して正確な点を指定する場合に便利です。

スナップにはグリッドスナップ(矩形とアイソメ)とPolar Snapがあります。グリッドスナップはグリッドに合わせてスナップされるモードでPolar Snapは角度と斜距離の設定によるスナップになります。例えば極トラッキングの設定で30度にしておき、スナップ・グリッドの極間隔を30に設定してスナップを有効にした場合、カーソルは角度30度毎、距離30mmごとの位置にスナップしていきます。

グリッドスナップとPolar Snapの切替はステータスバーのスナップモードを右クリックで表示されるメニューで簡単に選択できます。

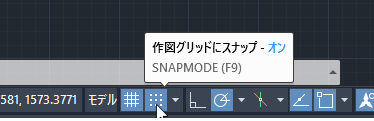

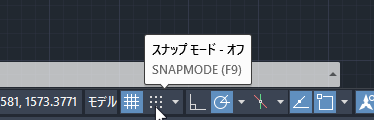

スナップ ON

ScreenSnapz164

スナップ OFF

ScreenSnapz165




スナップ・グリッドの設定

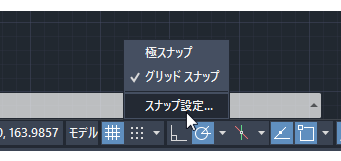

ステータスバーの"スナップ"アイコンを右クリックでメニューが表示されますのでその中から"スナップ設定"をクリックします。

ScreenSnapz166

設定画面

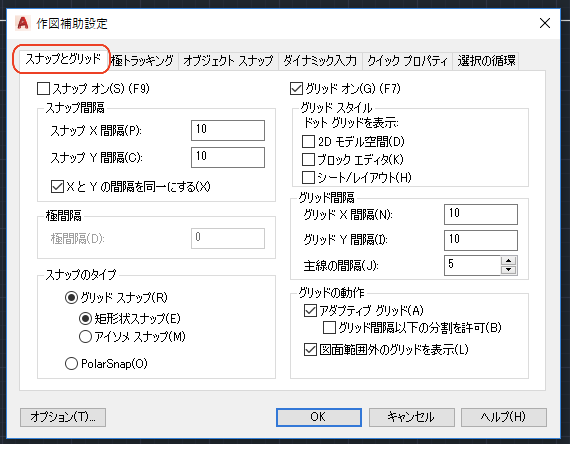

次にタブの中から"スナップとグリッド"になっていることを確認します。

ScreenSnapz132




外観の変更

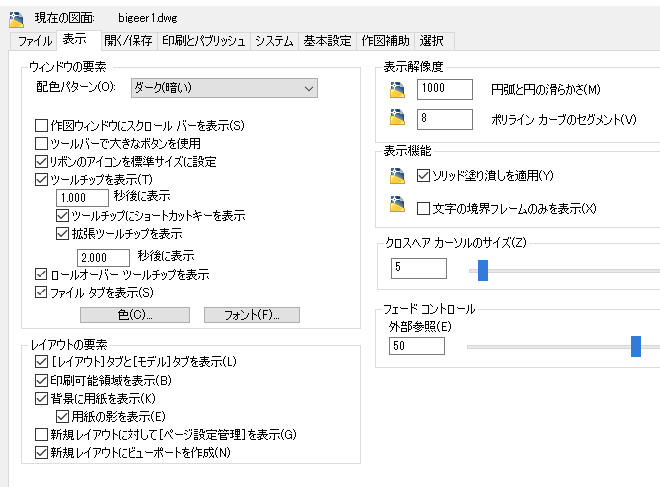

[オプション]ダイアログ ボックス:

色のテーマ、背景色、クロスヘア カーソル、グリップ、既定のファイル パス、ツールチップの表示、コマンド ラインのフォント、およびその他多くのアプリケーション要素をコントロールする設定を変更します。

ScreenSnapz133

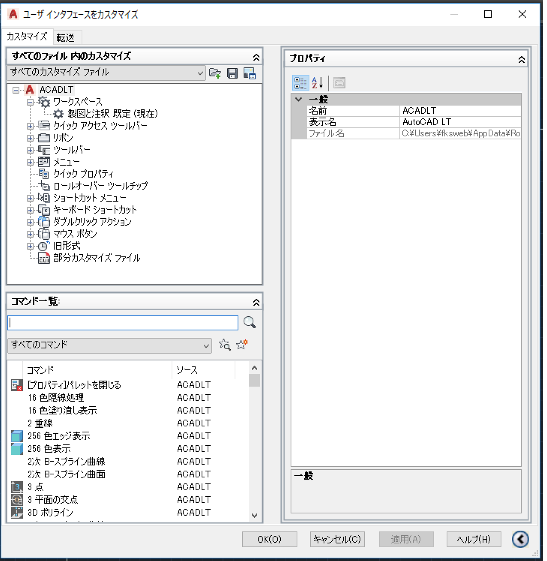

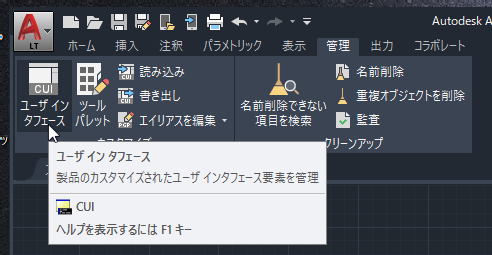

[ユーザ インタフェースをカスタマイズ]

リボン、ツールバー、メニューのツールとコマンド要素をコントロールします。


ScreenSnapz167


ScreenSnapz136




[フル スクリーン表示]:

作図領域を広げたいときに、メニュー バー、ステータス バー、コマンド ウィンドウの表示を切り替えます([Ctrl]+[0])。

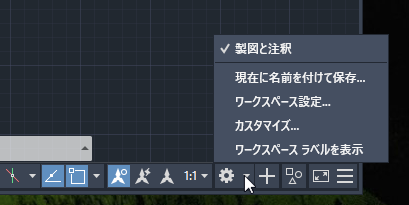

[ワークスペース]:

頻繁に使用するツールを含むワークスペースを指定します。

ScreenSnapz168
