②マウスの操作

マウスの操作、機能を説明します。

item8

クリック操作の基本



「左クリック」の主な用途

線分、ポリライン等を描く場合に使用(作図領域内で位置などを指定)

図形、オブジェクトなどを指定

ツールバー、リボン、パレット、メニューなどの項目を選択



「右クリック」の主な用途

エンターの役割

実行中コマンドの終了

下図のようなメニュー表示

item9





スクロール操作の基本



「前方に回転」

画面が拡大ズームされます。



「後方に回転」

画面が縮小ズームされます。



「スクロールボタンをダブルクリック」

作図されたオブジェクトが全表示になります。



「スクロールボタンを押したまま移動」

マウス方向に表示画面が移動します。





右クリックのカスタマイズ方法

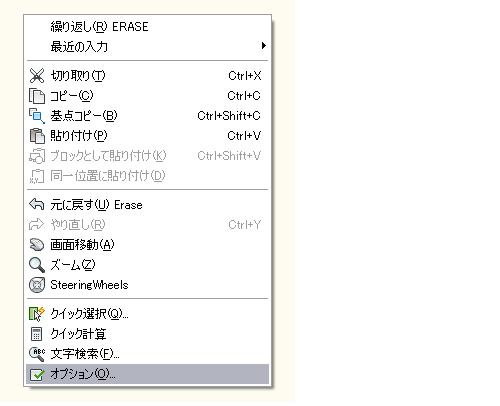

作図領域内で右クリックするとメニューが表示されます。

item10

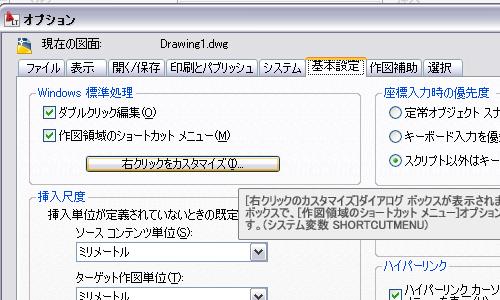

一番下のオプションを選択します。オプションが表示されます。

item11

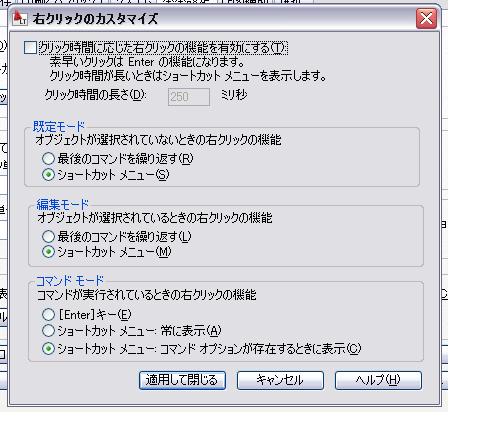

基本設定タブを選択してさらに"右クリックをカスタマイズ"を選択します。

item12
