AutoCAD LT 2019 使い方 > (3)LT2019 インタフェース

(3)AutoCAD LT2019 インタフェース

1.アプリケーションメニュー

2.クイックアクセスツールバー

3.リボン

4.情報センター

5.作図領域

6.UCSアイコン

7.コマンドウィンドウ

8.アプリケーションステータスバー

9.ナビゲーションバー

10.ファイルタブ・モデルタブ

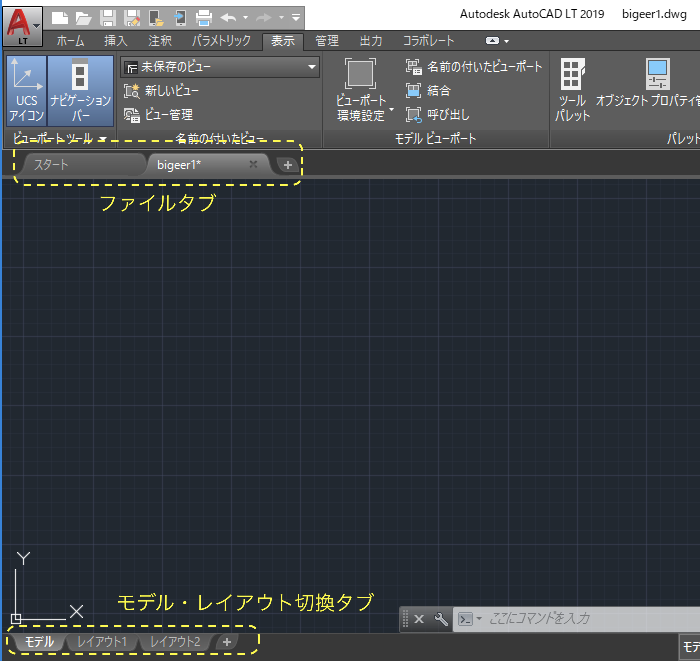

(10)ファイルタブ・モデル/レイアウト 切替タブ



ScreenSnapz163




ファイルタブ

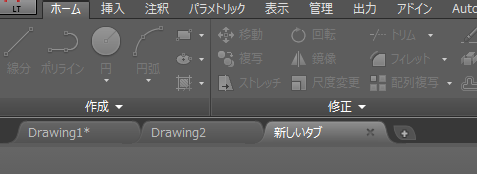

ファイル タブを使用すれば、アプリケーションで開いたすべての図面に簡単にアクセスすることができます。通常、ファイル タブにはファイルの完全な名前が表示されます。[新しいタブ]を開くには、ファイル タブのバーの右端にあるプラス記号(+)をクリックします。

ファイル タブのプラス記号(+)をクリックした場合に、[新しいタブ]と新しい図面のどちらが表示されるかを指定するには、システム変数 NEWTABMODE を設定します。

ScreenSnapz210




ファイルタブの表示・非表示

リボンの"表示"タブ、"インタフェース"パレットのファイルタブをクリックすることで表示・非表示を切り替えることができます。

ScreenSnapz131

ファイル タブを非表示にしているときは、[Ctrl]+[Tab]を使用してファイル タブ間をナビゲートします。

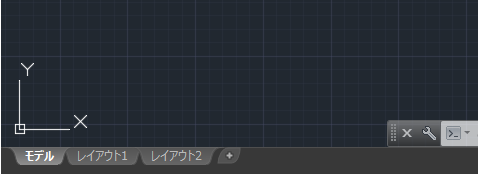

モデル/レイアウト 切替タブ

[モデル]タブと 1 つまたは複数の名前の付いたレイアウトとの切り替え方法をコントロールできます。

既定では、[モデル]タブと複数の名前の付いたレイアウト タブは、作図領域の左下コーナーに表示されます。

ScreenSnapz212

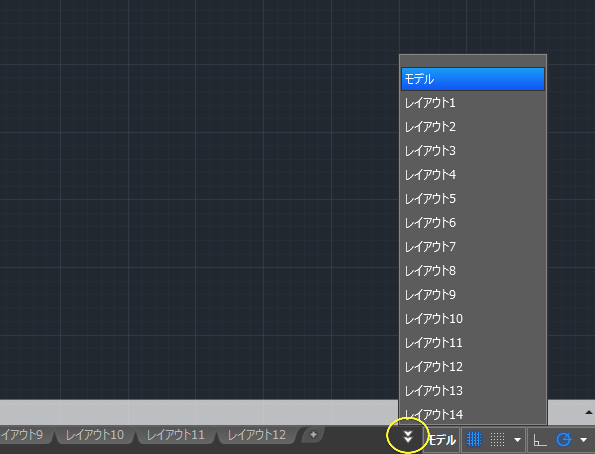

さらにレイアウト タブを追加するには、プラス(+)アイコンをクリックします。画面に表示されなくなっても、自動的に追加されていきます。確認するには下向き二重矢印をクリックします。

ScreenSnapz213

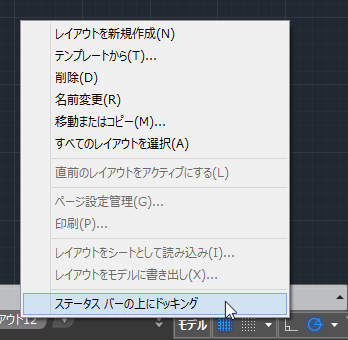

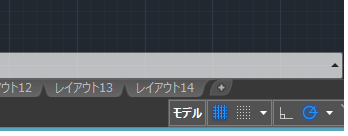

また非表示になっている複数のレイアウト タブを使用する場合は、[モデル]タブまたはレイアウト タブを右クリックし、[ステータス バーの上にドッキング]を選択します。[モデル]タブとレイアウト タブは、ステータス バーの上の個別の行に表示されます。

ScreenSnapz214 ScreenSnapz215

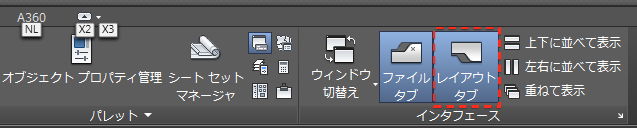

レイアウトタブの表示・非表示

リボンの"表示"タブ、"インタフェース"パレットのファイルタブをクリックすることで表示・非表示を切り替えることができます。

ScreenSnapz132
