AutoCAD LT 2015 使い方 (3) Ver. 2015インタフェース ≫ アプリケーションメニュー

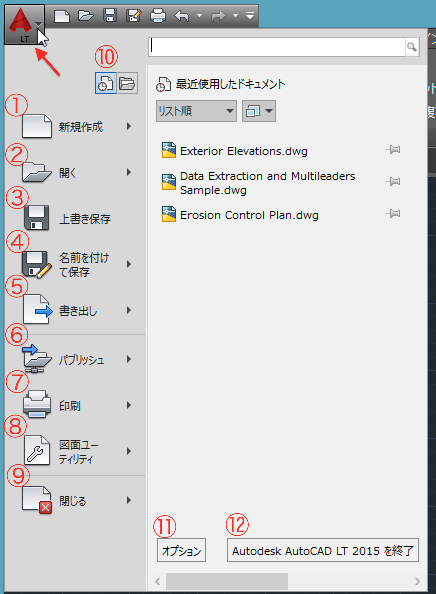

【アプリケーションメニュー】

アプリケーション ウィンドウの左上コーナーのアプリケーション ボタンをクリックすると表示される Windows ベースのメニュー。アプリケーション メニューには、ファイルを作成、保存、パブリッシュするための一般的なツールが配置されています。



  • ファイルを作成、開く、保存する。
  • ファイルを監査、修復、名前削除する。
  • ファイルを印刷、パブリッシュする。
  • [オプション]ダイアログ ボックスにアクセスする。
  • アプリケーションを閉じる。

ScreenSnapz125




①新規作成

ScreenSnapz129

図面

図面はすべて、既定の図面テンプレート ファイルまたはユーザが作成したカスタム図面テンプレート ファイルのいずれかから作成を開始します。図面テンプレート ファイルには、既定の設定、スタイル、その他のデータが格納されています。



AutoCAD を起動すると、[タブを新規作成]が表示されます。このタブでは、指定したテンプレート ファイルに基づいて新しい図面ファイルをすばやく開始したり、テンプレート リストから別のテンプレート ファイルを選択して新しい図面を開始することができます。



シートセット

[[シート セット マネージャ]を使用して、複数の図面を「シート セット」 として管理できます。

「シート」 は、図面ファイルから選択されたレイアウトです。任意の図面のレイアウトを番号付けされたシートとして、シート セットに読み込むことができます。

「シート セット」 とは、複数の図面ファイルからシートを抜き出し、1 つにまとめて整理し、名前を付けたものです。シート セットは、1 つのパッケージとしてまとめて管理、送信、パブリッシュ、アーカイブすることができます。

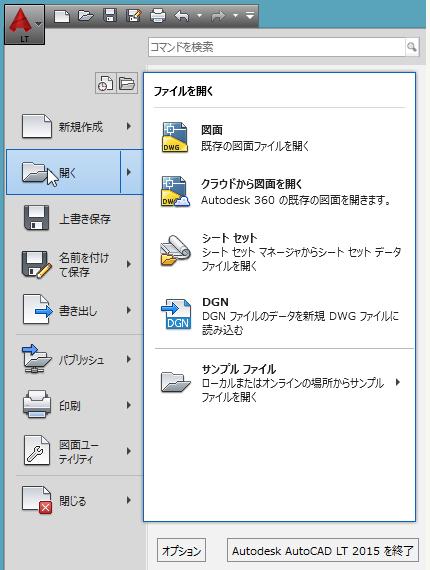

②開く

ScreenSnapz130

クラウドから図面を開く

Autodesk 360 は、1 セットのセキュアなオンライン サーバです。Autodesk 360 を使用して、図面やその他のドキュメントを保存、取得、編成、共有することができます。

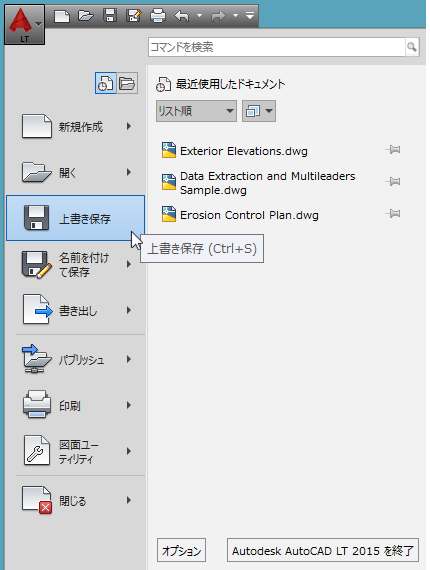

③上書き保存

ScreenSnapz128

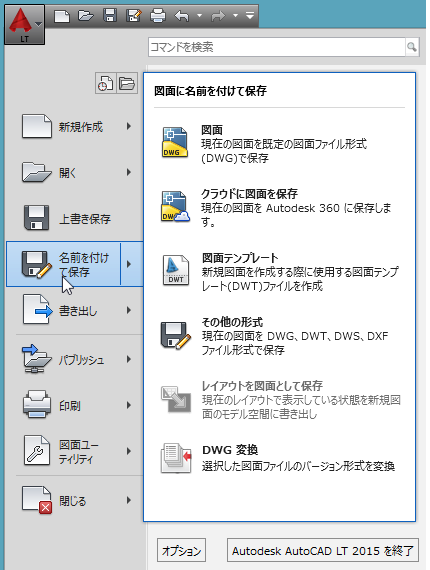

④名前を付けて保存

ScreenSnapz131

図面テンプレート

図面テンプレート ファイルにはファイル拡張子 .dwt が使用され、図面のスタイル、設定、レイアウト(タイトル ブロックも含む)が指定されています。既定のテンプレートがサンプルとして用意されています。

多くの場合、CAD マネージャが図面テンプレート ファイルを作成、保持、配付することによって、組織全体で規格やスタイルが統一されるようにします。次のような設定が指定されています。

計測単位と計測スタイル(UNITS[単位管理]コマンド)

作図補助単位(DSETTINGS[作図補助設定]コマンド)

画層と画層のプロパティ(LAYER[画層管理]コマンド)

線種尺度(LTSCALE[線種尺度]コマンド)

寸法スタイル(DIMSTYLE[寸法スタイル管理]コマンド)

文字スタイル(STYLE[文字スタイル管理]コマンド)

レイアウトのビューポートと尺度(LAYOUT[レイアウト]コマンド)

印刷とパブリッシュの設定(PAGESETUP[ページ設定]コマンド)

これらの設定を図面テンプレート ファイルに保存すると、何も設定せずに、すばやく作図を開始できます。

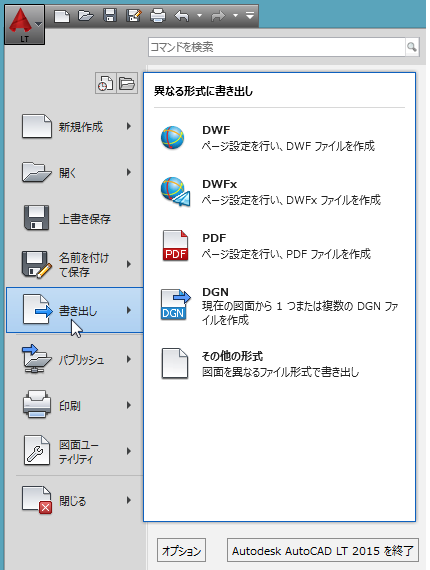

⑤書き出し

DWF、PDFなど違う形式に書き出すことができます。

ScreenSnapz132

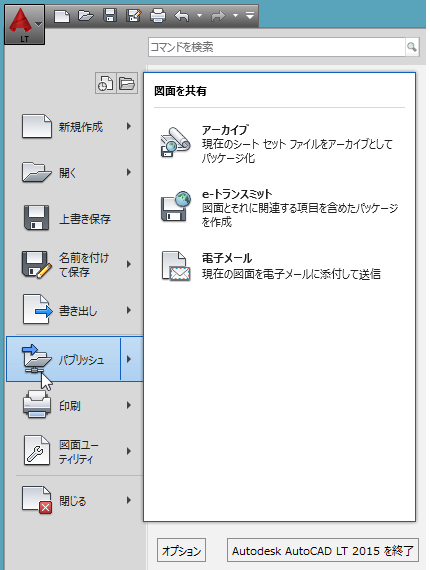

⑥パブリッシュ

電子ファイルに関係した項目。

ScreenSnapz133

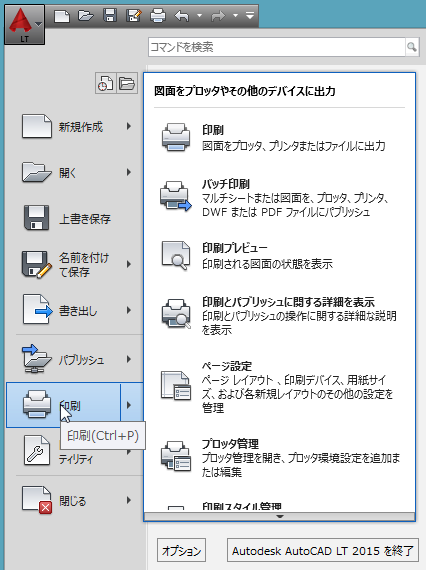

⑦印刷

ScreenSnapz134

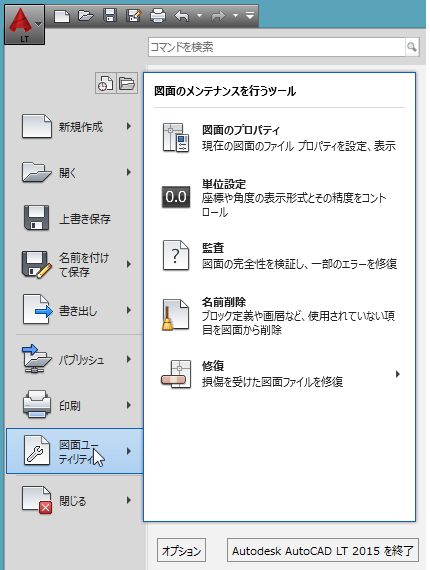

⑧図面ユーティリティ

ScreenSnapz135

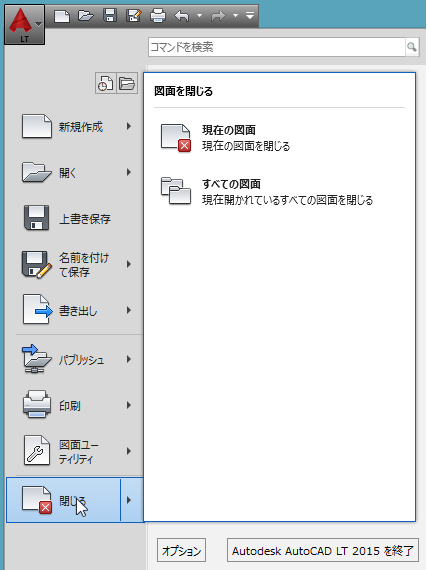

⑨閉じる

ScreenSnapz136




⑩最近使用したドキュメント / 開いているドキュメント

最近使用したドキュメント       開いているドキュメント

ScreenSnapz137  item13



item14  item15

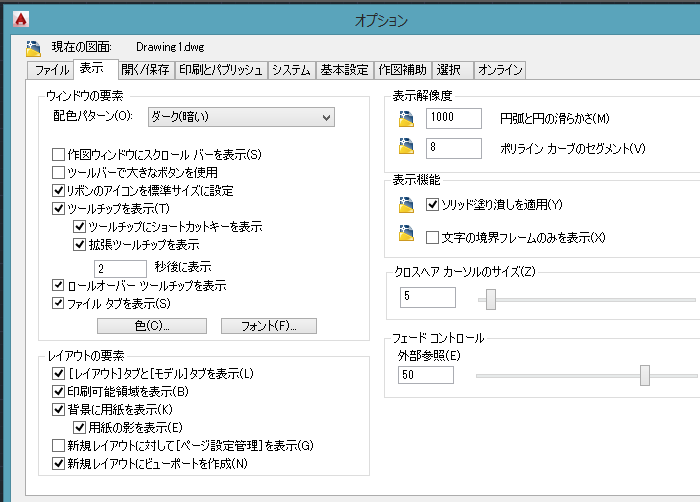

⑪オプション

関連項目:はじめて使うAutoCAD LT オプション設定

ScreenSnapz141

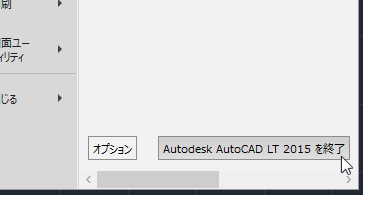

⑫AutoCADの終了

ScreenSnapz142
