AutoCAD 3D 入門 ≫ (4)AutoCAD 3D 編集 ≫ フィレットエッジ



3-4.共通 3Dソリッドのフィレットエッジ


AutoCAD2019
ScreenSnapz298

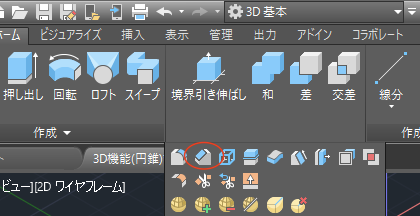

ここではワークスペースを"3D基本"で説明します。


フィレットエッジとは

ソリッドオブジェクトの角を丸くするコマンドです。

ScreenSnapz031

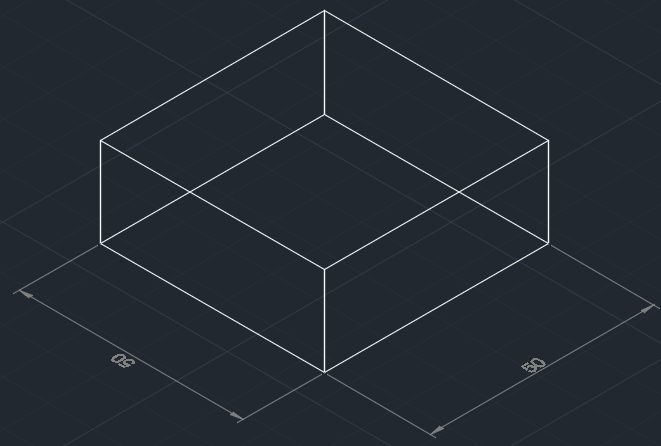

例えば幅が50mm×50mmで高さが20mmの直方体があるとします。

ScreenSnapz143

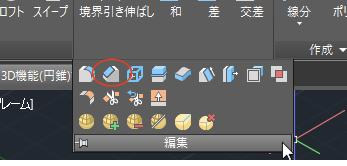

リボンの編集パネルからフィレットエッジを選択します。

ScreenSnapz1

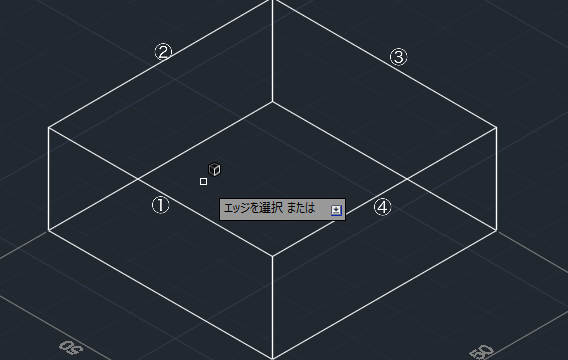

"エッジを選択または"となりますので下図①〜④をクリックしていきます。

ScreenSnapz150

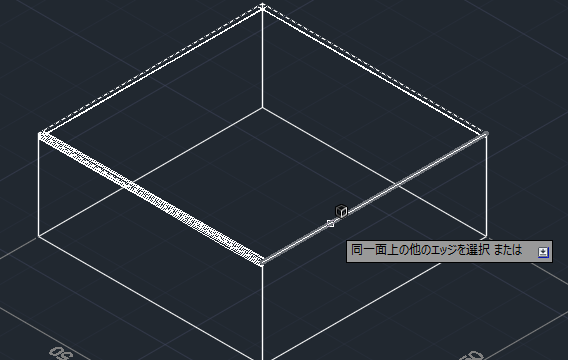

④をクリックしたらエンターキーを押し選択するエッジを確定します。

ScreenSnapz151

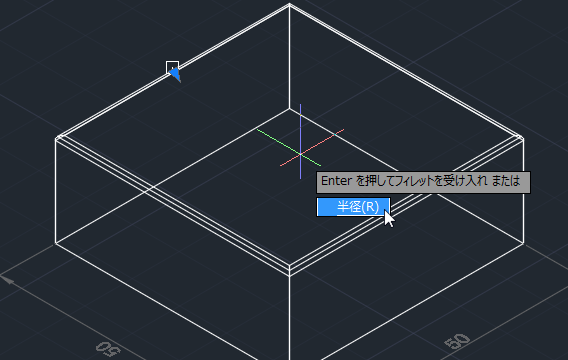

次に"....面取りを受け入れ または"となりますのでエッジの距離を指定します。下矢印キーを押して"半径"が表示されていることを確認しエンターキーを押します。

ScreenSnapz034

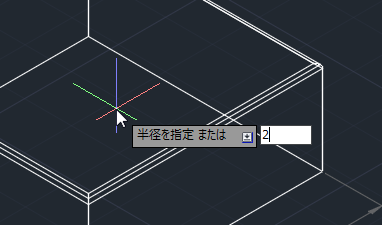

"半径を指定 または"となりますので"2"を入力しエンターキーを押します。

ScreenSnapz036

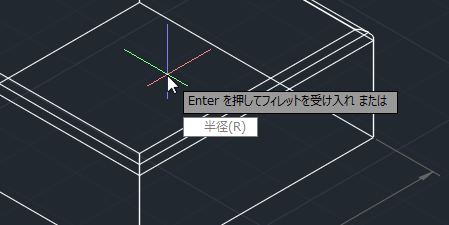

"Enterを押してフィレットを受け入れ または"となりますのでエンターキーを押して確定します。

ScreenSnapz037

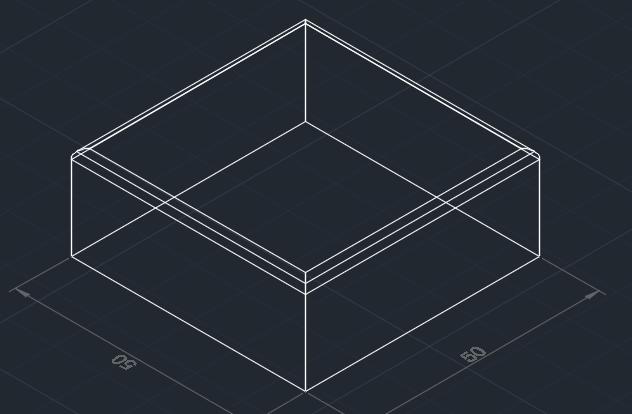

これで面取りエッジコマンドが完了しました。

ScreenSnapz038

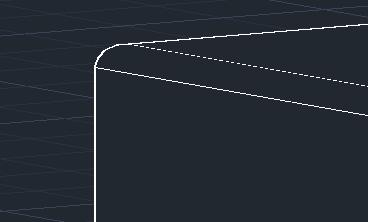

ワイヤーフレーム表示では少し分かりにくいので隠線処理で確認しました。半径2mmの曲線で丸まっています。

ScreenSnapz039
