AutoCAD 3D 入門 ≫ (2)AutoCAD 3D 基礎 ≫ ユーザインターフェース

AutoCAD 3D機能のインタフェース

ワークスペース(2Dツールと3Dツールの切り替え)

ワークスペースとは、AutoCADの各ツールを使用する用途に合わせて、使いやすい様に"リボン"としてまとめたものです。個人の好みで自由に作成できたりもします。ワークスペースの「カスタマイズ」

最初に表示されるインタフェース(リボンやパレット)は2D作図に適したものになっています。クイックアクセスツールバーのワークスペースに表示されている「製図と注釈」がそうです。

これは2D専用のAutoCAD LTと同じようなツールです。(多少違いますが..)3D機能を使用するためには、ワークスペースの「製図と注釈」の下にある「3D基本」や「3Dモデリング」を選択します。





AutoCAD 2014

ScreenSnapz025

画面下のステータスバー右にもワークスペース切り替えがあります。

ScreenSnapz029





AutoCAD 2019

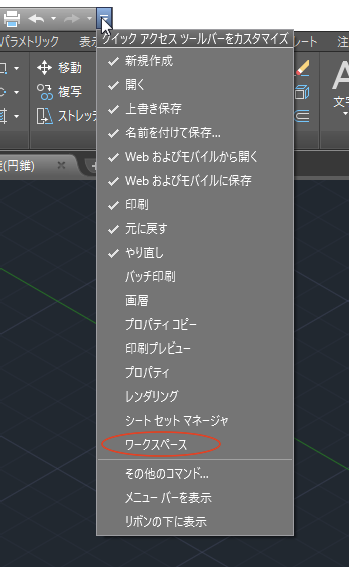

初期設定でワークスペースは表示されていないので下図のようにチェックを付けると表示されるようになります。

ScreenSnapz254

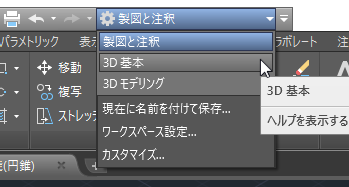

クイックアクセスツールバーにワークスペースが表示されました。

ScreenSnapz255

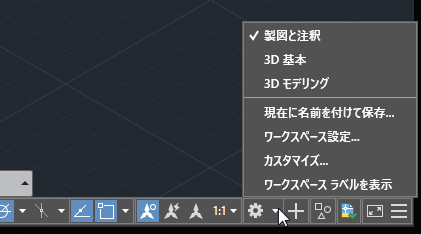

ステータスバーのワークスペース

ScreenSnapz256

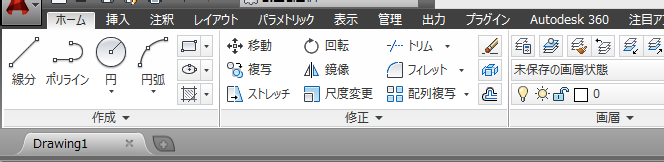

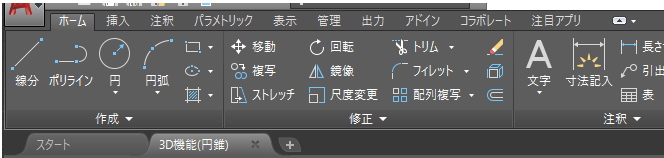

ワークスペース「製図と注釈」のインタフェース(主に2D作図に使用します。)



AutoCAD2014

ScreenSnapz026

AutoCAD2019

ScreenSnapz260

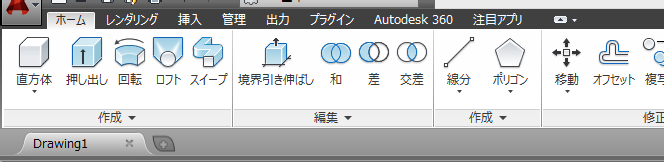

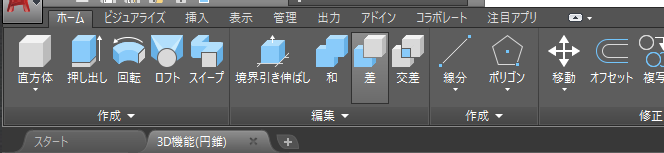

ワークスペース「3D基本」のインタフェース(基本的な3D作図に適しています。)



AutoCAD2014

ScreenSnapz027

AutoCAD2019

ScreenSnapz259

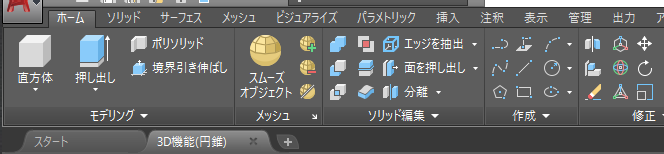

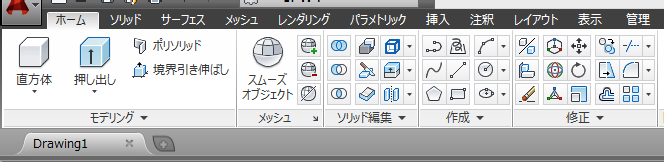

ワークスペース「3Dモデリング」のインタフェース(2Dも含め3Dツールなど豊富なツールがまとめられています。



AutoCAD2014

ScreenSnapz028

AutoCAD2019

ScreenSnapz261
