AutoCAD 3D 入門 ≫ (3)AutoCAD 3D 作図 ≫ 平面サーフェス

3-3.サーフェス 平面サーフェス

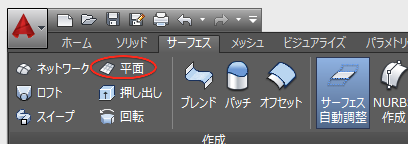

閉じた線を選択するか、始点、終点を指定することで面を作成することができます。(ここではワークスペースを"3Dモデリング"で説明します。)



AutoCAD2015
ScreenSnapz371

AutoCAD2019
ScreenSnapz285

コマンド PLANESURF  短縮コマンド −



閉じた線分から平面サーフェスを作成

はじめにポリライン等で閉じた線分オブジェクトを作成します。

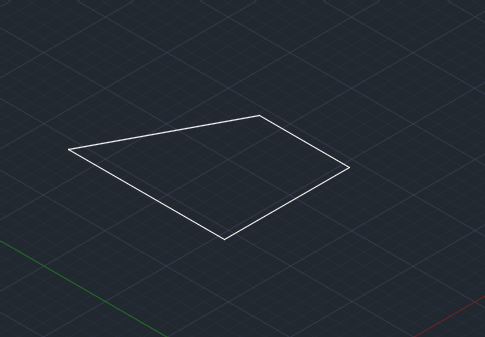

例えば下図の様にポリラインで作成されている閉じた線分があるとします。

ScreenSnapz372

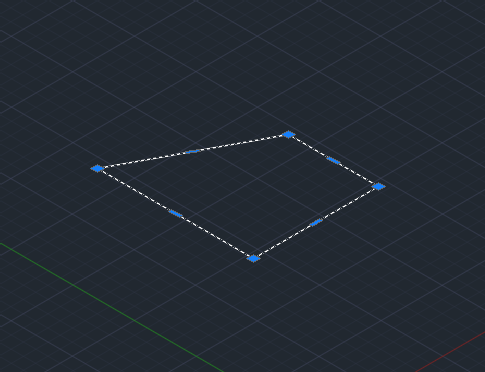

あらかじめオブジェクトを選択しておきます。

ScreenSnapz374

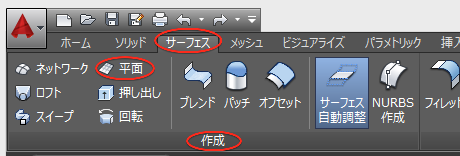

リボンの"サーフェス"タブの"作成"パレットから"平面"を選択します。

ScreenSnapz373

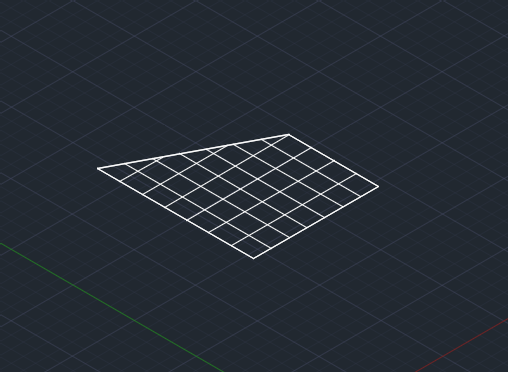

平面サーフェスが作成されました。

ScreenSnapz375



新しく平面サーフェスを作成

リボンの"サーフェス"タブの"作成"パレットから"平面"を選択します。

ScreenSnapz1

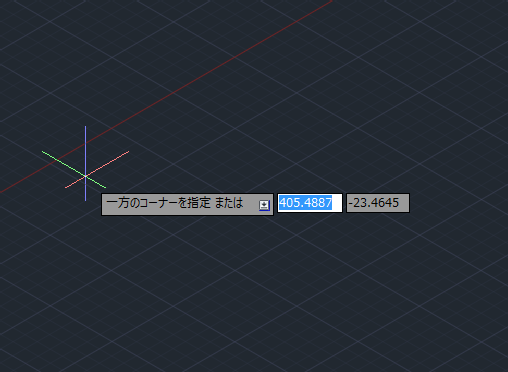

"一方のコーナーを指定または"となります。矩形で指定することになります。(対角コーナーを指定)

任意の点をクリックします。

ScreenSnapz376

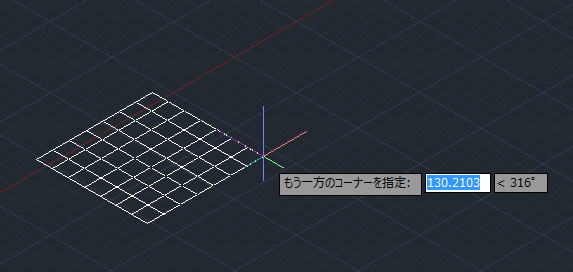

もう一方のコーナーを指定します。

ScreenSnapz377

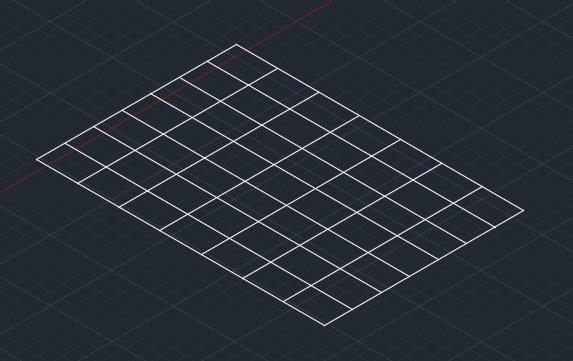

面サーフェスができました。

ScreenSnapz378
