AutoCAD 3D 入門 ≫ (3)AutoCAD 3D 作図 ≫ サーフェスとは

 サーフェスとは



サーフェスとはAutoCAD3D空間における面のことをいいます。サーフェスはプロシージャサーフェスとNURBSサーフェスの2種類があります。



プロシージャサーフェス

・プロパティ編集で形状を変更することができる。

・自動調整機能によりワイヤーフレームに関連づけされる。



NURBSサーフェス

・制御点グリップで変更できる。

・自由曲面を作成できる。

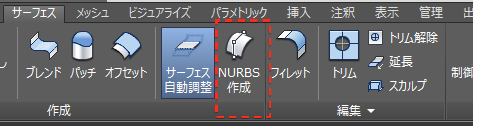

プロシージャサーフェスの作成

プロシージャサーフェスを作成するにはリボンの"サーフェス"タブの作成パネルから"NURBS作成"をオフにすることで作成できます。

ScreenSnapz238

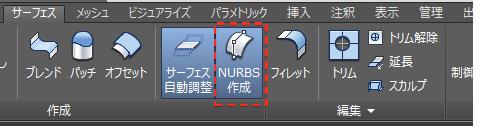

NURBSサーフェスの作成

NURBSサーフェスを作成するにはリボンの"サーフェス"タブの作成パネルから"NURBS作成"をオンにすることで作成できます。

ScreenSnapz239



自動調整サーフェスについて

プロシージャサーフェスは自動調整のプロパティがあり、ワイヤーフレーム等に関連づけされます。

自動調整の関連づけコントロールはリボンの"サーフェス"タブの作成パネルから"サーフェス自動調整"をオン・オフにすることでできます。

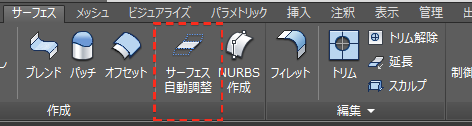

サーフェス自動調整 オフ

ScreenSnapz241

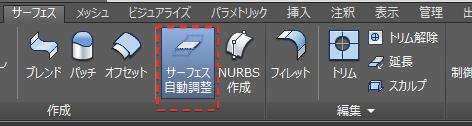

サーフェス自動調整 オン

ScreenSnapz242
