AutoCAD 3D 入門 ≫ (4)AutoCAD 3D 編集 ≫ 選択

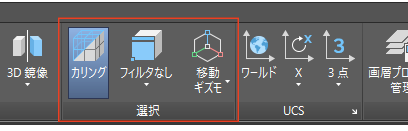

AutoCAD 3Dオブジェクトの選択




AutoCAD2019
ScreenSnapz295



オブジェクトの選択

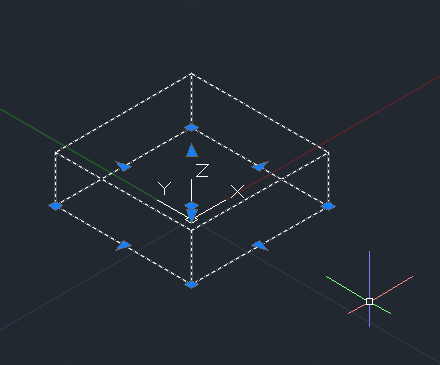

ソリッドオブジェクト、サーフェスオブジェクト、メッシュオブジェクトを編集するために、オブジェクトを選択する必要があります。オブジェクトを選択した場合にグリップが表示されます。

ScreenSnapz214



グリップの説明

グリップのタイプにより操作方法が変わってきます。

ScreenSnapz213

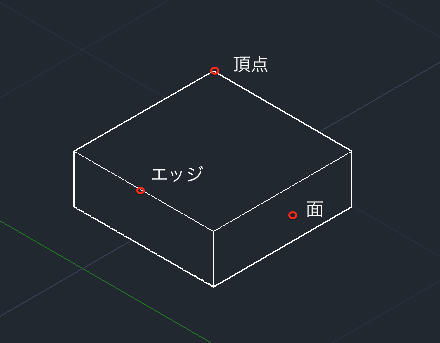

サブオブジェクトの選択

オブジェクト選択で編集ができるのは"面"、"エッジ"、"頂点"があります。

ScreenSnapz215



フィルタ

フィルタを設定することで詳細な編集のコントロールができます。

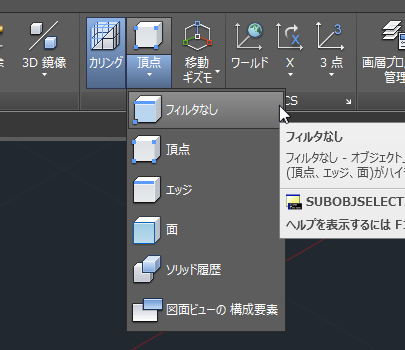

例えば頂点のグリップだけを表示させにはリボンの選択パレットから頂点を選びます。

ScreenSnapz210

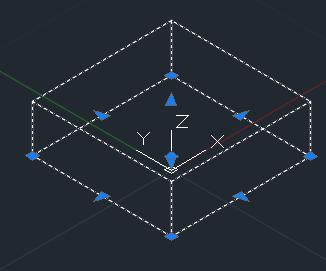

"フィルタなし"でソリッドオブジェクトを選択した状態
ScreenSnapz208

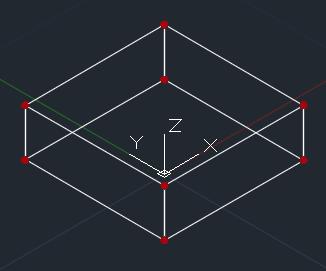

フィルタ項目で"頂点"を選んでオブジェクト全体を選択した場合
ScreenSnapz209 ScreenSnapz217

グリップが赤色になり頂点のグリップだけが表示されます。またカーソルは選択されたフィルタ毎に変化します。

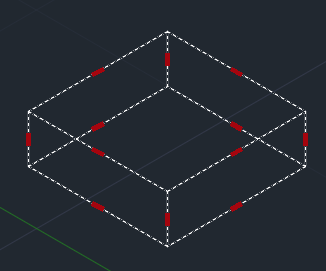

フィルタ項目で"エッジ"を選んでオブジェクト全体を選択した場合
ScreenSnapz220 ScreenSnapz218

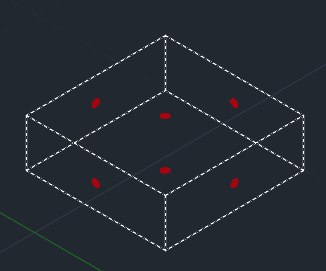

フィルタ項目で"面"を選んでオブジェクト全体を選択した場合
ScreenSnapz221 ScreenSnapz219

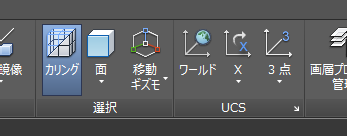

カリング

カリングのオンとオフでオブジェクトの隠れている部分のグリップをコントロールできます。

ScreenSnapz222

例えばビューにて表示されていない部分(隠れている部分)を選択したくない場合にカリングをオンに設定します。

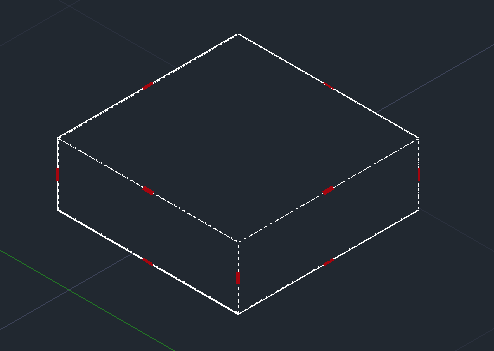

カリング表示がオンの場合

ScreenSnapz223

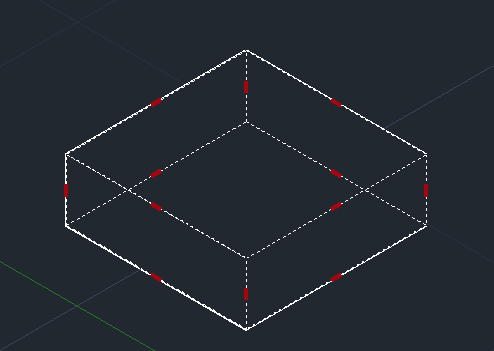

カリング表示がオフの場合

ScreenSnapz224
