AutoCAD 3D 入門 ≫ (3)AutoCAD 3D 作図 ≫ 境界引き伸ばし

AutoCAD 3D作図 2Dオブジェクトから3Dに 「境界引き伸ばし」コマンド

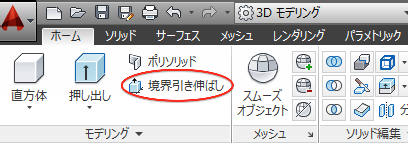

AutoCAD2014
ScreenSnapz051

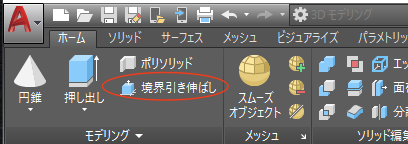

AutoCAD2019
ScreenSnapz283

ここではワークスペースを"3Dモデリング"で説明します。



閉じた線の場合、2Dオブジェクトから3D(ソリッド)を作成することが出来ます。開いた線の場合はサーフェスという面が作成されることになります。



閉じた場合の線分からソリッドを作成

ScreenSnapz045

境界引き延ばしコマンドを使用して上に押し出した状態

ScreenSnapz046

コンセプト表示で確認

ScreenSnapz047



開いた場合の線分からサーフェスを作成

ScreenSnapz048a

引き延ばしコマンドを使用して線分をそれぞれ(SHIFTを押しながら)選択して押し出した状態

ScreenSnapz049

コンセプト表示で確認

ScreenSnapz050



「境界引き延ばし」操作方法① 2Dオブジェクトからソリッド作成

AutoCADの2D画面から線分を作成しておきます。3D作成している場合は「製図と注釈」を選択しておきます。※なれてくると3Dモデリングでも作業できます。

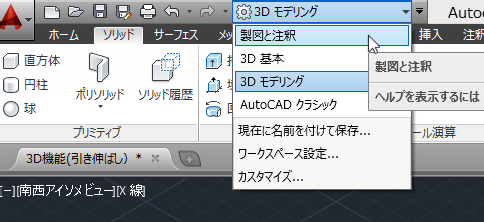

AutoCAD2014
    ScreenSnapz063

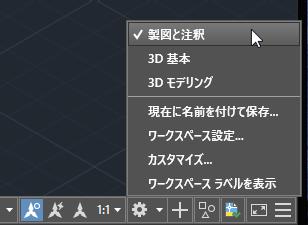

AutoCAD2019
    ScreenSnapz284

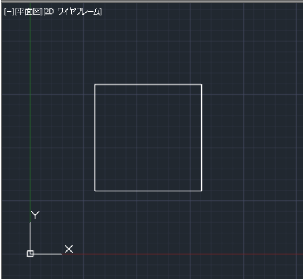

下図は100×100の四角形を作成しています。

ScreenSnapz064

クイックアクセスツールバーから「3Dモデリング」に変更してViewも作業しやすいようホームボタンで調整します。

ScreenSnapz065 ScreenSnapz066

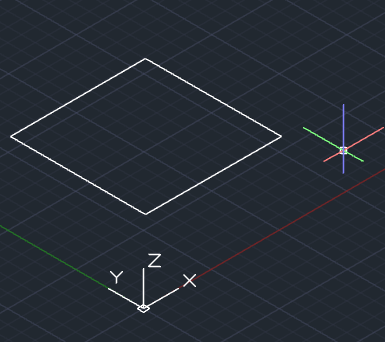

下図のような閉じてある四角形作成されています

ScreenSnapz067

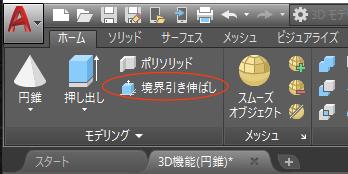

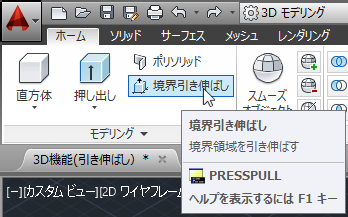

次にリボンの"ホーム"タブ→"ソリッド"パレットから「境界引き延ばし」ツールを選択します。

AutoCAD2014
ScreenSnapz068

AutoCAD2019
ScreenSnapz1

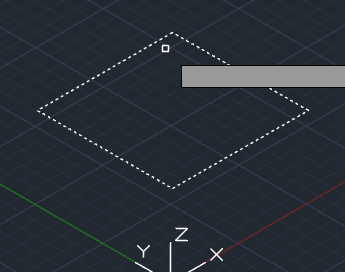

"オブジェクトまたは境界領域を選択"となりますので四角形を選択します。カーソルを近づけると線が破線に変更されます。その場所でクリックします。

ScreenSnapz070

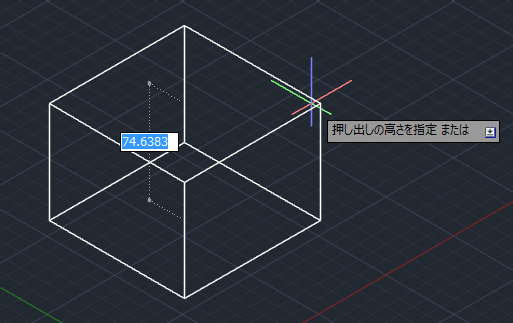

次に"押し出しの高さを指定"となりますので、数値を入力するか、任意の点をクリックします。

ScreenSnapz071

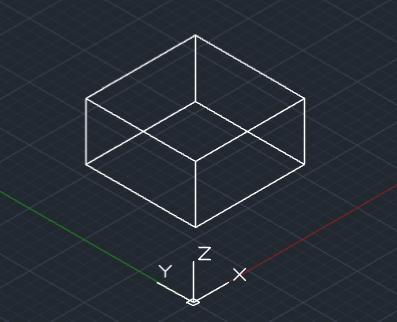

ソリッドが作成できました。ESCキーでコマンドを終了します。

ScreenSnapz072



「境界引き延ばし」操作方法 ② 2Dオブジェクトからサーフェス作成

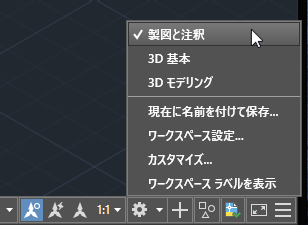

AutoCADの2D画面から線分を作成しておきます。3D作成している場合は「製図と注釈」を選択しておきます。

なれてくると3Dモデリングでも作業できます。

AutoCAD2014
    ScreenSnapz063a

AutoCAD2019
    ScreenSnapz2

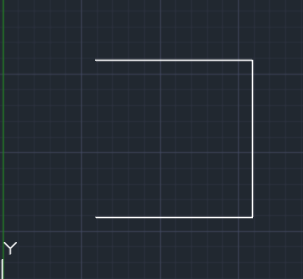

下図は100×100の線分でコの字を作成しています。

ScreenSnapz073

クイックアクセスツールバーから「3Dモデリング」に変更してViewも作業しやすいようホームボタンで調整します。

ScreenSnapz065a ScreenSnapz066a

下図のような開いたコの字のオブジェクトが作成されています

ScreenSnapz074

次にリボンの"ホーム"タブ→"ソリッド"パレットから「境界引き延ばし」ツールを選択します。

ScreenSnapz068a

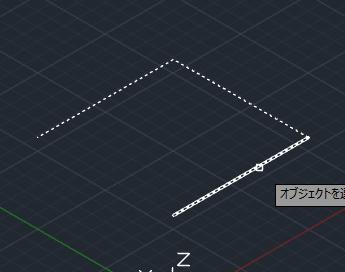

"オブジェクトまたは境界領域を選択"となりますのでSHIFTキーを押しながら(線分がつながっていない場合)線分一つずつ選択します。選択された線分は破線に変わります。

ScreenSnapz075

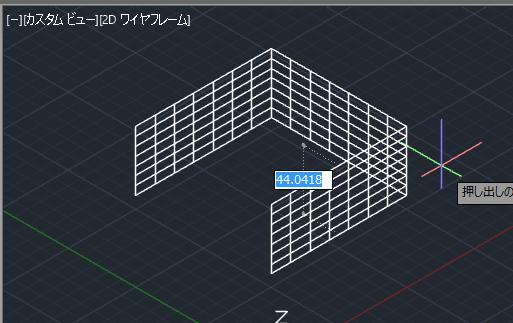

次に"押し出しの高さを指定"となりますので、数値を入力するか、任意の点をクリックします。

ScreenSnapz076

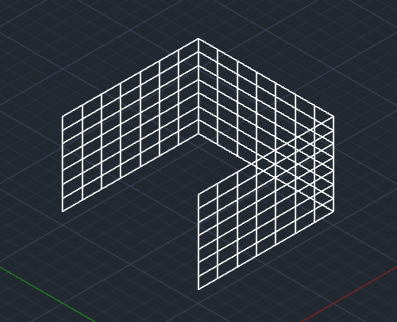

サーフェスが作成できました。ESCキーでコマンドを終了します。

ScreenSnapz077
