AutoCAD 3D 入門 ≫ (3)AutoCAD 3D 作図 ≫ スイープ



AutoCAD 3D作図  「スイープ」コマンド

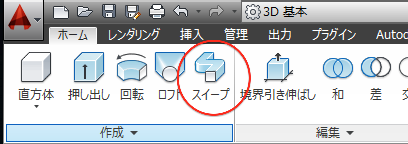

AutoCAD2014
ScreenSnapz072

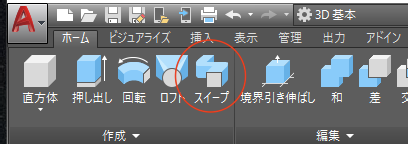

AutoCAD2019
ScreenSnapz292

ここではワークスペースを"3D基本"で説明します。

ある断面を作成しておき、パスに沿ってスイープすることにより3Dソリッドまたはサーフェスを作成します。



基本的なスイープソリッド作成

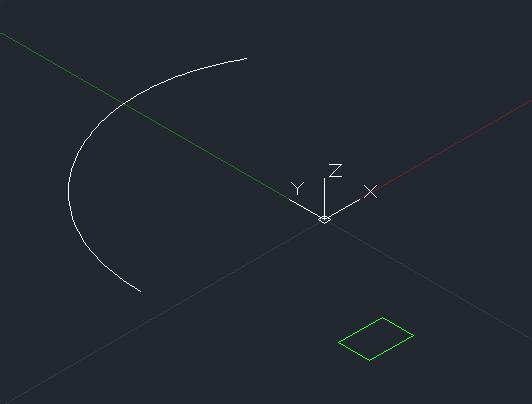

例えば下図のような曲線(パス)と四角形(外形線)がある場合

ScreenSnapz002

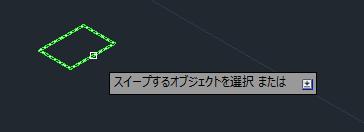

ホームの"作成"パネルから"スイープ"をクリックします。"スイープするオブジェクトを選択"となりますので、緑色の四角形(外形線)をクリックしてエンターを押します。

ScreenSnapz003

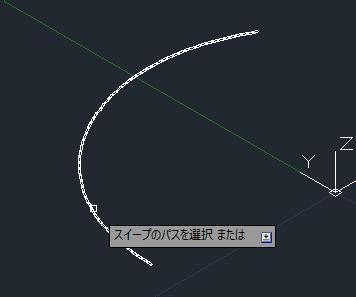

次に"スイープのパスを選択"となりますので、曲線(スイープパス)をクリックします。

ScreenSnapz004

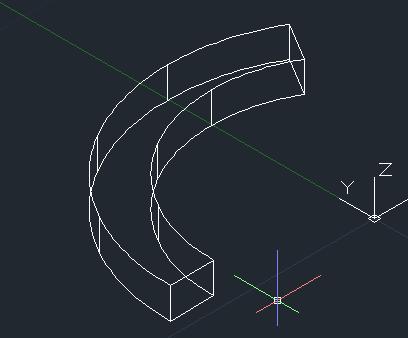

3Dソリッドが作成されました。

ScreenSnapz005

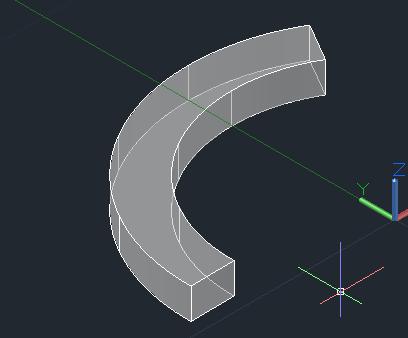

表示方法をX線に変更してみます。

ScreenSnapz006

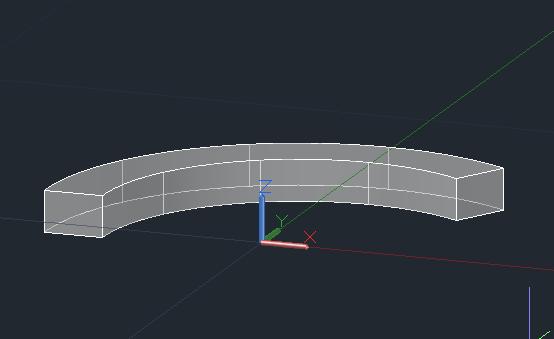

オービットで回転してみます。

ScreenSnapz007



コマンドオプション "位置合わせ"

外形線をパスの接線方向に垂直に位置を合わせるかどうかを指定します。



例えば下図のような曲線(パス)と四角形(外形線)がある場合

ScreenSnapz002a

ホームの"作成"パネルから"スイープ"をクリックします。"スイープするオブジェクトを選択"となりますので、緑色の四角形をクリックしてエンターを押します。

ScreenSnapz003a

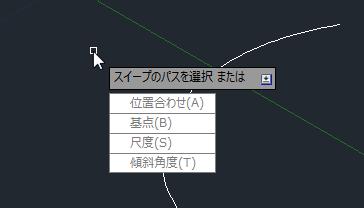

次に"スイープのパスを選択"となりますので、ここで下矢印キーを押します。コマンドオプションが表示されますので下矢印キーを押して"位置合わせ"を選択します。

ScreenSnapz008

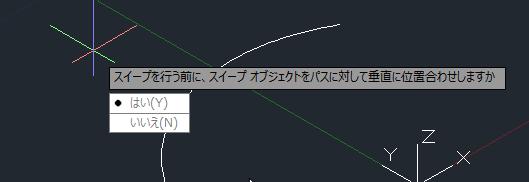

スイープオブジェクトをパスに対して垂直に位置合わせしない場合は、"いいえ"を選択します。

ScreenSnapz009



コマンドオプション "基点"

外形線の基点を指定します。

例えば下図のような曲線(パス)と四角形(外形線)がある場合

ScreenSnapz002a1

ホームの"作成"パネルから"スイープ"をクリックします。"スイープするオブジェクトを選択"となりますので、緑色の四角形をクリックしてエンターを押します。

ScreenSnapz003a1

次に"スイープのパスを選択"となりますので、ここで下矢印キーを押します。コマンドオプションが表示されますので下矢印キーを押して"基点"を選択します。

ScreenSnapz008a

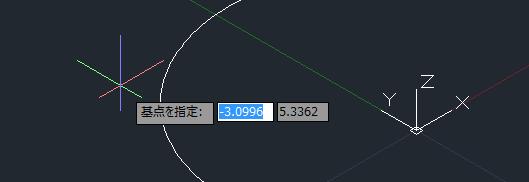

基点を入力します。

ScreenSnapz010



コマンドオプション "尺度"

パスの始点から終点までスイープに適用される尺度を指定します。

例えば下図のような曲線(パス)と四角形がある場合

ScreenSnapz002a1a

ホームの"作成"パネルから"スイープ"をクリックします。"スイープするオブジェクトを選択"となりますので、緑色の四角形をクリックしてエンターを押します。

ScreenSnapz003a1a

次に"スイープのパスを選択"となりますので、ここで下矢印キーを押します。コマンドオプションが表示されますので下矢印キーを押して"尺度"を選択します。

ScreenSnapz008a1

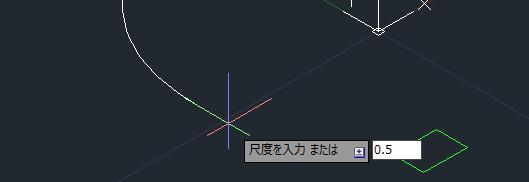

尺度を入力します。ここでは"0.5"と入力します。

ScreenSnapz013

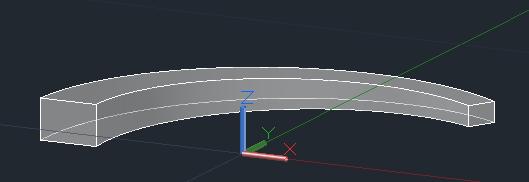

下図の様になりました。

ScreenSnapz014



コマンドオプション "傾斜角度"

例えば下図のような曲線(パス)と四角形がある場合

ScreenSnapz002a1a1

ホームの"作成"パネルから"スイープ"をクリックします。"スイープするオブジェクトを選択"となりますので、緑色の四角形をクリックしてエンターを押します。

ScreenSnapz003a1a1

次に"スイープのパスを選択"となりますので、ここで下矢印キーを押します。コマンドオプションが表示されますので下矢印キーを押して"傾斜角度"を選択します。

ScreenSnapz008a1a

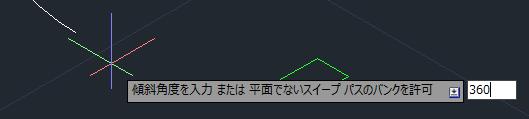

傾斜角度を入力します。ここでは"360"と入力しました。

ScreenSnapz015

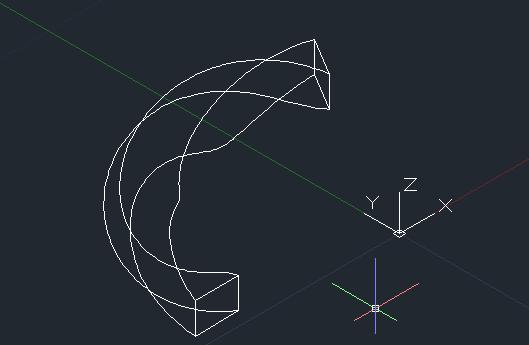

下図の様になりました。

ScreenSnapz016

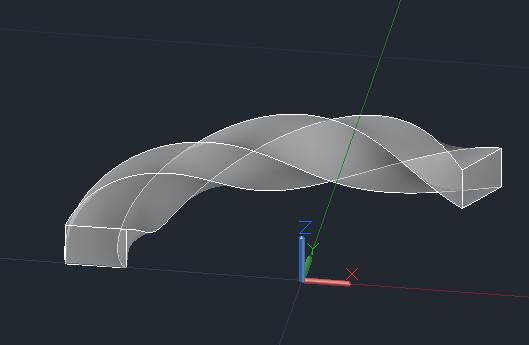

下図は"X"に表示を変更してオービットで回転させています。

ScreenSnapz017
