AutoCAD 3D 入門 ≫ (3)AutoCAD 3D 作図 ≫ その他のソリッド

AutoCAD 3D作図 その他のソリッドオブジェクト



視点表示の変更

ViewCubeが上になっている場合は家のアイコンの"ホーム"をクリックして斜め上方向からのViewとします。これで立体表示がわかりやすくなります。

ScreenSnapz001 ScreenSnapz002



くさび形ソリッド

ここではワークスペースを"3Dモデリング"で説明します。

AutoCAD2014
ScreenSnapz056

AutoCAD2019
ScreenSnapz272

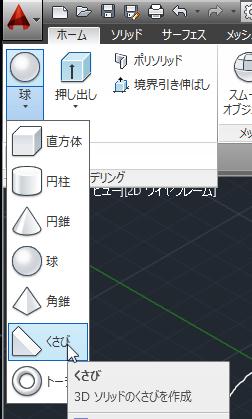

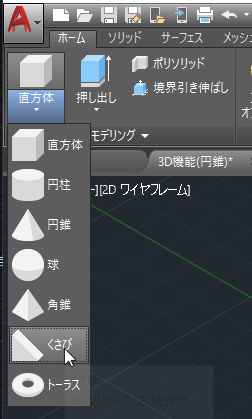

リボン→"ホーム"タブの"モデリング"パレットから"くさび"を選択します。



AutoCAD 2014               AutoCAD2019
ScreenSnapz092  ScreenSnapz278

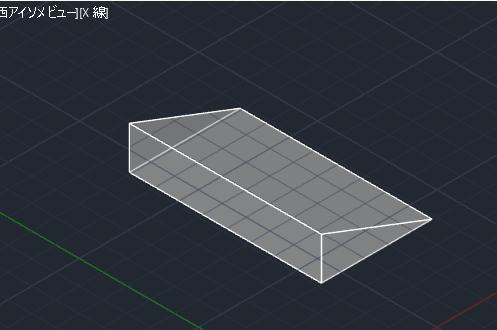

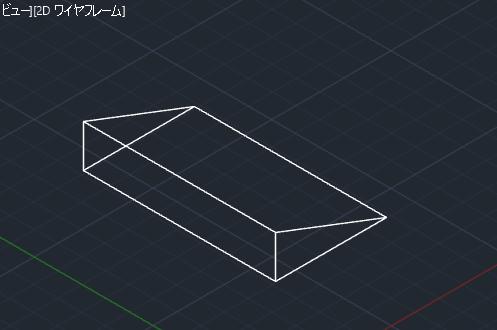

作成された"くさび"のワイヤーフレームとX線

ScreenSnapz095

ScreenSnapz096



円錐ソリッド

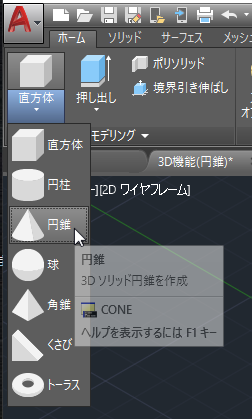

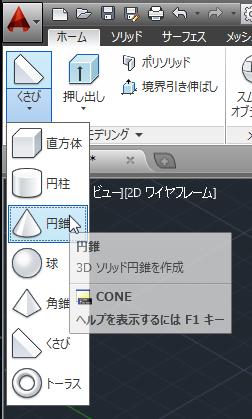

リボン→"ホーム"タブの"モデリング"パレットから"円錐"を選択します。



AutoCAD2014                AutoCAD2019
ScreenSnapz097   ScreenSnapz279

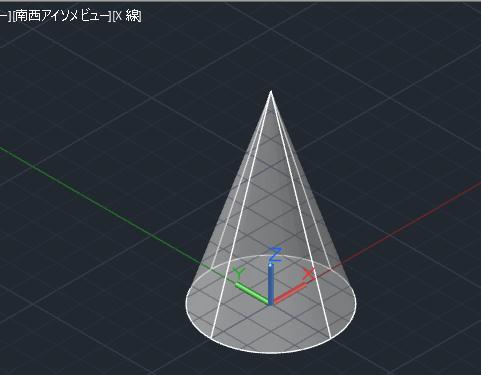

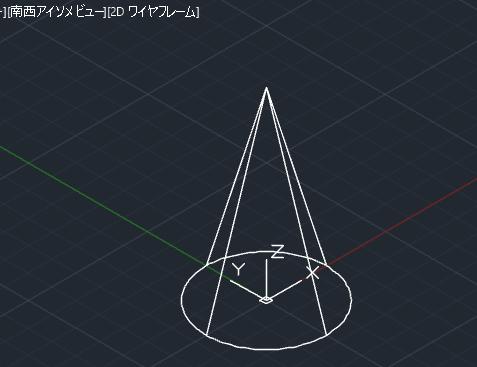

作成された"円錐"のワイヤーフレームとX線

ScreenSnapz098

ScreenSnapz099



角錐ソリッド

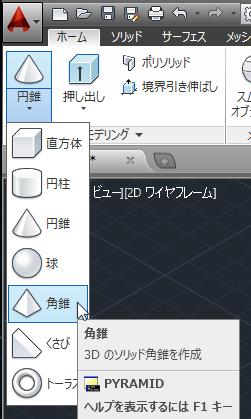

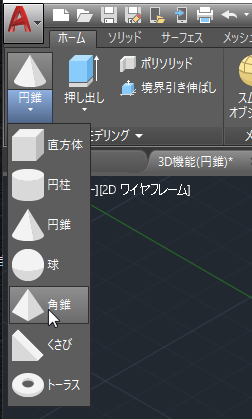

リボン→"ホーム"タブの"モデリング"パレットから"角錐"を選択します。



AutoCAD2014               AutoCAD2019
ScreenSnapz100   ScreenSnapz280

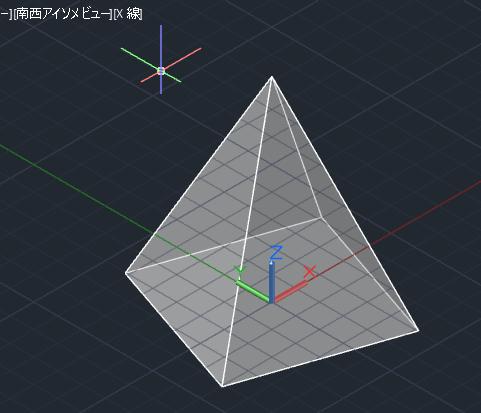

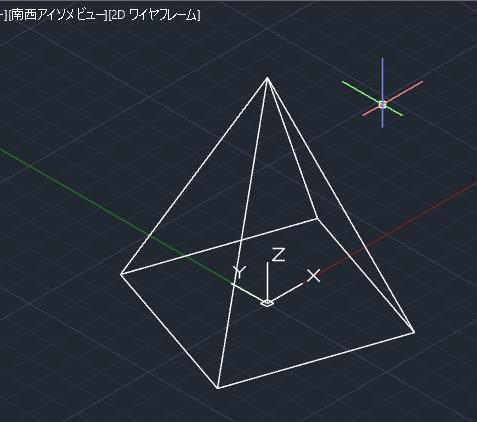

作成された"角錐"のワイヤーフレームとX線

ScreenSnapz101

ScreenSnapz102



トーラス(円環体)ソリッド

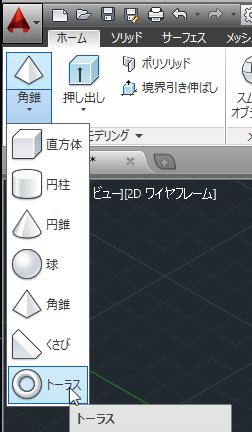

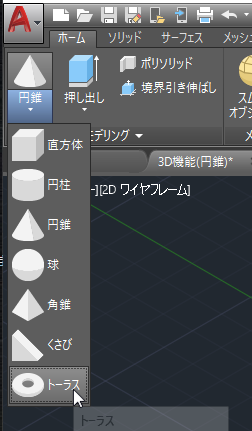

リボン→"ホーム"タブの"モデリング"パレットから"トーラス"を選択します。



AutoCAD 2014               AutoCAD2019
ScreenSnapz103   ScreenSnapz281

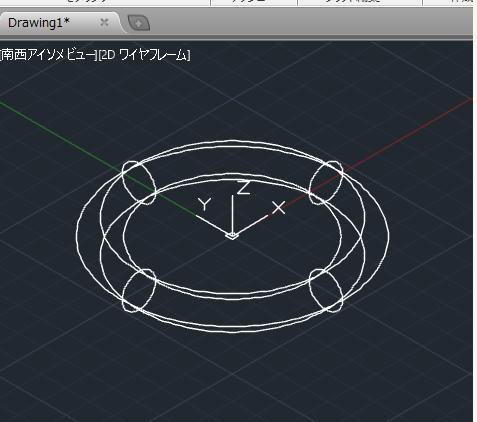

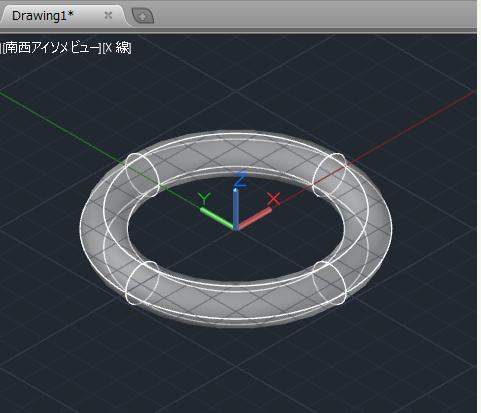

作成された"円環体"のワイヤーフレームとX線

ScreenSnapz104

ScreenSnapz105



ポリソリッド

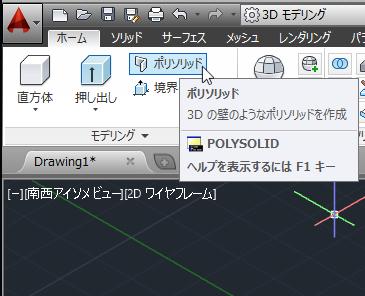

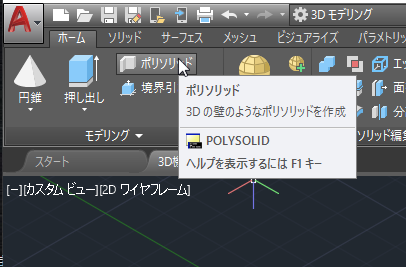

リボン→"ホーム"タブの"モデリング"パレットから"ポリソリッド"を選択します。



AutoCAD2014
ScreenSnapz109

AutoCAD2019
ScreenSnapz282



コマンドを完了させるにはエンターキーを押すことでコマンドが終了します。

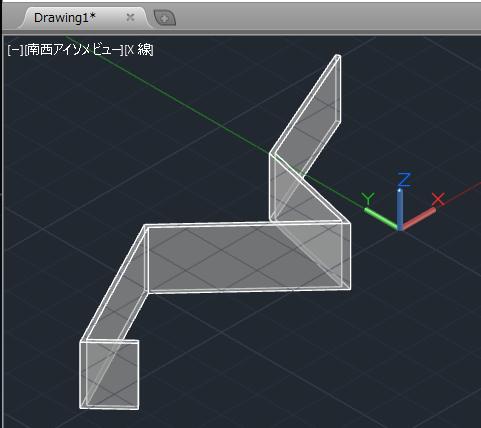

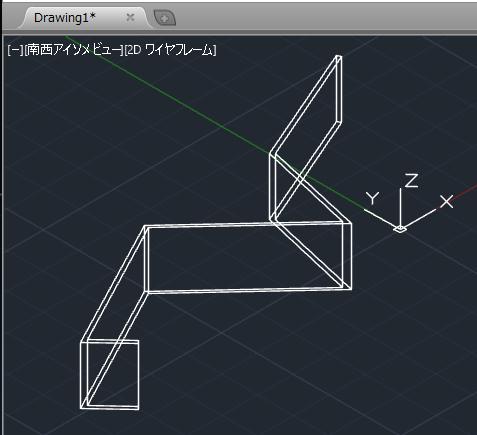

作成された"ポリソリッド"のワイヤーフレームとX線

ScreenSnapz110

ScreenSnapz111
