AutoCAD 3D 入門 ≫ (3)AutoCAD 3D 作図 ≫ ロフト

AutoCAD 3D作図 2個以上の2D断面から3Dへ 「ロフト」コマンド

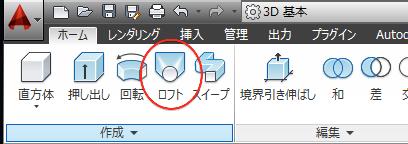

AutoCAD2014
ScreenSnapz072

AutoCAD2019
ScreenSnapz289



ここではワークスペースを"3D基本"で説明します。

2D断面オブジェクトを2個以上使用して3Dソリッドまたはサーフェスを作成できます。



コマンドオプション "断面のみ"

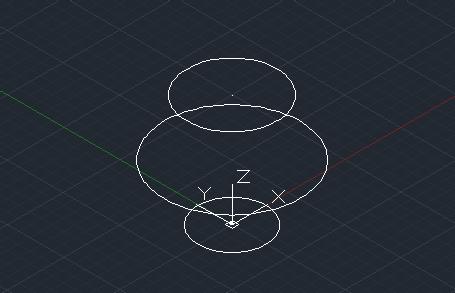

例えば下図のような円で作成した2Dオブジェクトを3個作成します。下から①直径60mm、高さ0mm、②直径120mm、高さ50mm、③直径80mm、高さ100mmの図形があるとします。

ScreenSnapz073

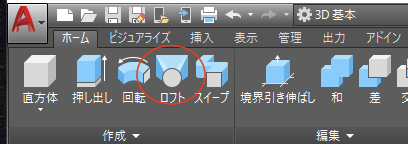

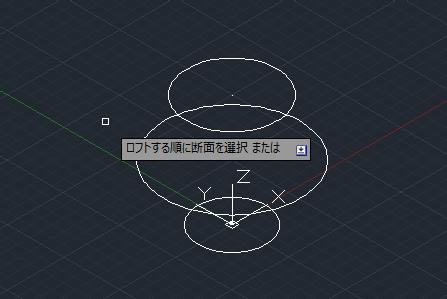

リボン、ホームタブの作成パレットから"ロフト"をクリックます。"ロフトする順に断面を選択"となりますので、円オブジェクトを下から順にクリックしてエンターキーを押します。

ScreenSnapz074

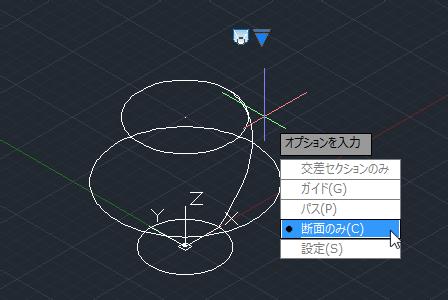

下図の様なコマンドオプションが表示されますので、カーソルを動かして"断面のみ"を選択します。

ScreenSnapz076

ロフトを使用した3D作図が完了しました。

ScreenSnapz077

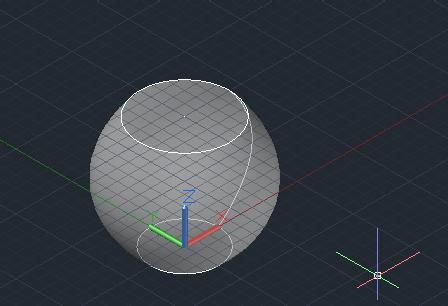

ワイヤーフレームでは分かり難いのでX線で表示してみます。

ScreenSnapz078

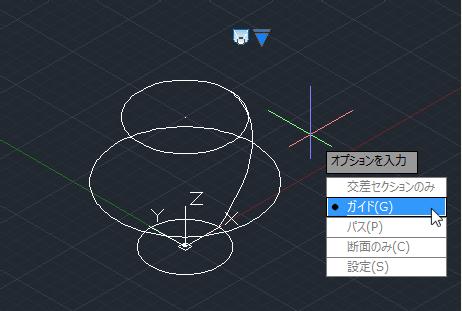

コマンドオプション "ガイド"

ScreenSnapz079

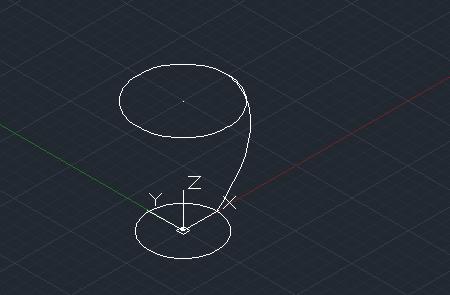

各断面を通るガイド曲線を使用して3Dを作成します。ガイド曲線の条件としては、各断面と交差していること、最初の断面から開始され最後の断面で終了していること、となっています。

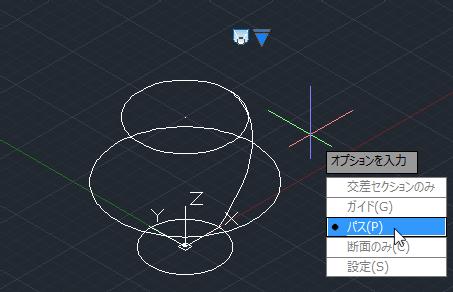

コマンドオプション "パス"

各断面を通るパス曲線を使用して3Dを作成します。パス曲線の条件としては、各断面と交差していること、となっています。

ScreenSnapz080



コマンドオプション "ロフト設定"

設定には①ルールド、②スムーズフィット、③法線の作成先、④勾配角度があります。



例えば下図のような円で作成した2Dオブジェクトを3個作成します。下から①直径60mm、高さ0mm、②直径120mm、高さ50mm、③直径80mm、高さ100mmの図形があるとします。

ScreenSnapz073a

リボン、ホームタブの作成パレットから"ロフト"をクリックます。"ロフトする順に断面を選択"となりますので、円オブジェクトを下から順にクリックしてエンターキーを押します。

ScreenSnapz074a

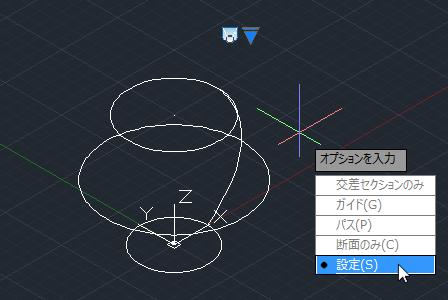

下図の様なコマンドオプションが表示されますので、カーソルを動かして"設定"を選択します。

ScreenSnapz081



①ルールド

ScreenSnapz083

断面間が直線で接続されます。

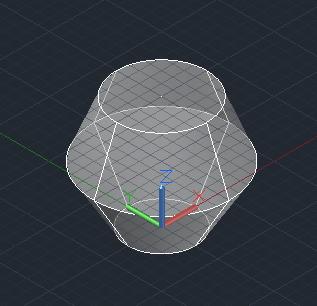

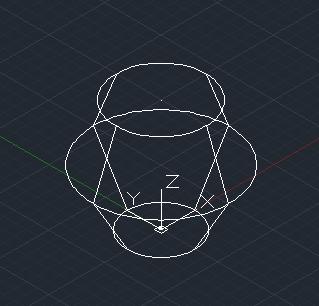

ワイヤーフレーム                X線

ScreenSnapz084 ScreenSnapz085

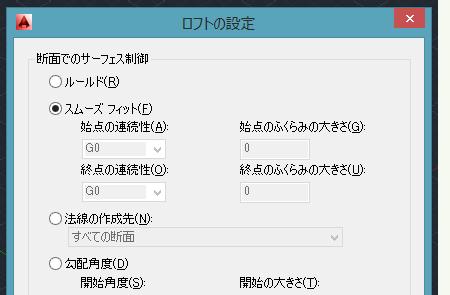

②スムーズフィット

ScreenSnapz082

断面間がなめらかに接続されます。

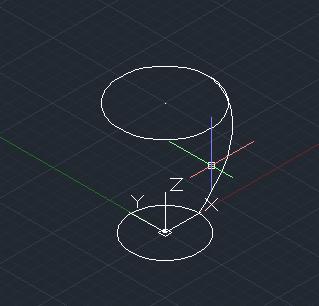

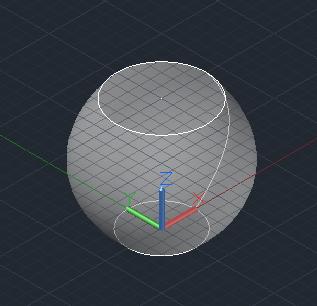

ワイヤーフレーム                X線

ScreenSnapz086 ScreenSnapz087

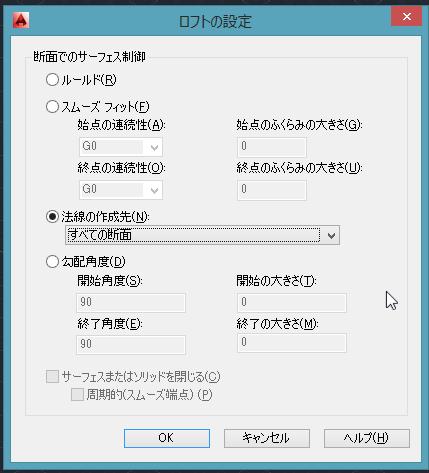

③法線の作成先

ScreenSnapz088 ScreenSnapz089

断面に対して垂直に作成されます。(面を選択できます。)

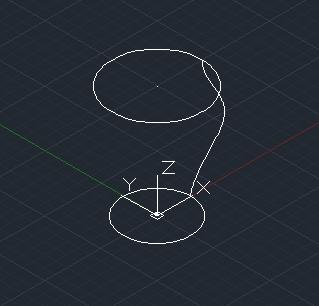

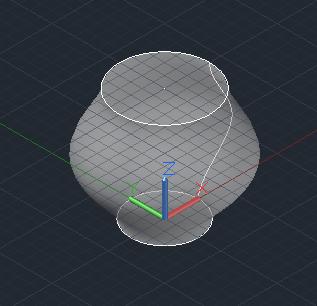

ワイヤーフレーム                X線

ScreenSnapz090 ScreenSnapz091

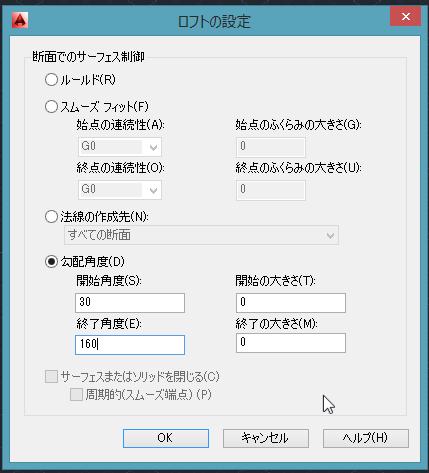

④勾配角度

ScreenSnapz093

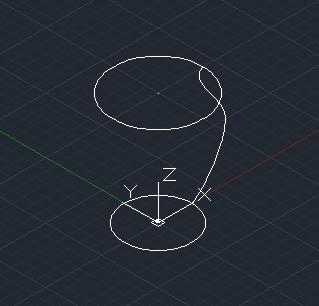

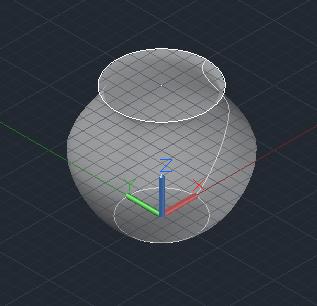

例えば、開始角度を30度に終了角度を160度にすることで壺のような形状にすることができました。



ワイヤーフレーム                X線

ScreenSnapz095 ScreenSnapz094
