AutoCAD LT 2013 使い方 ≫ (4)使い方 − シートセット ≫ シートセット作成

1.シートセットについて

2.シートセット作成

3.シートセットマネージャ

4.図面(シート)作成



二通りのシートセット作成方法

ここでは仮プロジェクトを想定してシートセットを作成してみます。シートセットを作成する場合、二つの方法から選択することになります。

①サンプルのシートセットから作成

ScreenSnapz017

②既存の図面から作成

ScreenSnapz018

ここでは"①サンプルのシートセットから作成"で説明します。





シートセットの作成

AutoCAD LT2013が起動されている状態からアプリケーションボタン→新規作成→シートセットを選択します。

ScreenSnapz016

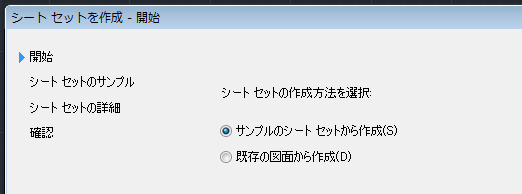

サンプルのシートセットから作成にチェックを付けて"次へ"をクリックします。

ScreenSnapz017a

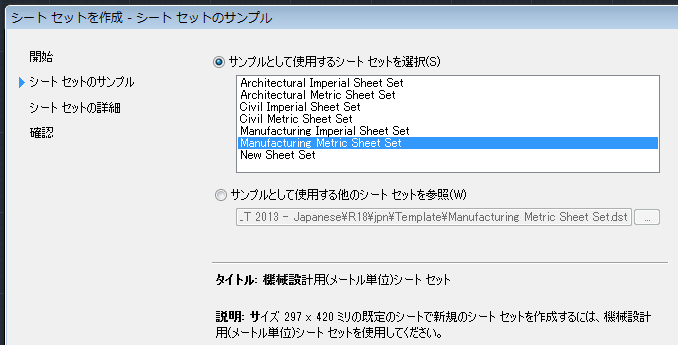

次に"サンプルとして使用するシートセットを選択"から「Manufacturing Metric Sheet Set」を選択します。このサンプルは機械設計用のA3用紙サイズとなっています。上に建築用、土木用もありますがA1サイズなので、こちらで説明していきます。

ScreenSnapz019

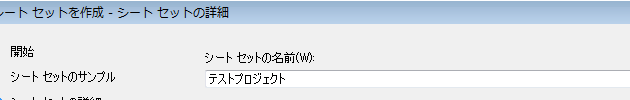

次に"シートセットの名前"を作成します。ここでは「テストプロジェクト」にしました。

ScreenSnapz020

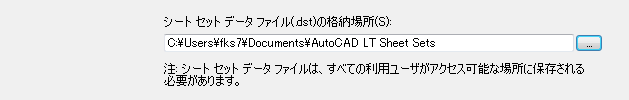

次に"シートセットデータファイル(.dst)の格納場所"になります。〇〇.dstというファイルが作成される場所になります。下図は規定のフォルダのままにしてあります。各ユーザがフォルダを作成して、そのフォルダを指定するのもいいと思います。新規作成されたシート(dwgファイル)もこちらのフォルダに作成されます。

ScreenSnapz020a

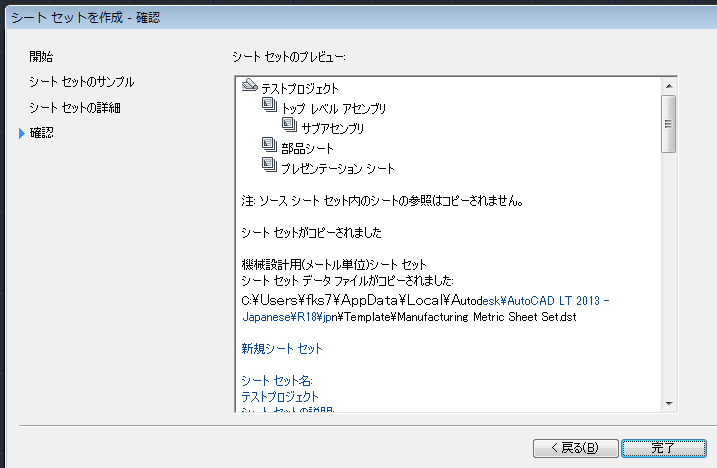

とりあえずこの状態で"次へ"をクリックします。下図のような画面になり作成された内容が表示されています。このまま完了をクリックします。

ScreenSnapz021

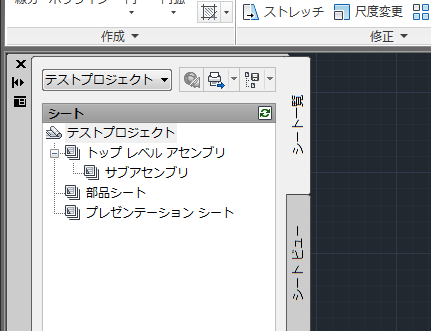

これでシートセットが作成され画面にはシートセットマネージャが表示されていると思います。

ScreenSnapz022
